Einstellung: IN2 = CT, A1FN = PV2.L, A1MD = NORM, A1HY = 0,1
Anpassung: A1SP
Trigger-Level: A1SP ± 1/2 A1HY
Heizgeräte-Ausfall-Alarm 2
Einstellung: IN2 = CT, A2FN = PV2.L, A2MD = NORM, A2HY = 0,1
Anpassung: A2SP
Trigger-Level: A2SP ± 1/2 A2HY
Limitierungen
Lineare Ausgänge können den Ausfall-Alarm nicht nutzen.
CYC1 bedarf einer Sekunde oder länger um die Stromaufnahme der Heizer zuverlässig zu erfassen.

5.12 Regelkreis-Ausfall-Alarm (Loop-Break-Alarm)

In A1FN kann LB (Loop-Break) ausgewählt werden, wenn Alarm 1 als Regelkreis-Ausfall-Alarm dienen
soll. Gleichartig, wenn Alarm 2 als Regelkreis-Ausfall-Alarm dienen soll, stellen Sie OUT2 = AL2 und
A2FN auf LB.
TIME, A1SP, A1DV und A1HY sind unterdrückt wenn Alarm 1 als Regelkreis-Ausfall-Alarm konfiguriert
ist. Ebenso sind, wenn Alarm 2 als Regelkreis-Ausfall-Alarm konfiguriert ist, TIME, A2SP, A2DV und
A2HY unterdrückt. Einer von vier Alarmmodi kann für Alarm 1 und Alarm 2 gewählt werden. Bei diesen
Modi handelt es sich um: Normalen Alarm, selbsthaltenden Alarm, sollwertverriegelten Alarm und
selbsthaltenden-sollwertverriegelten Alarm. Es empfiehlt sich nicht, den sollwertverriegelten Alarm oder
den selbsthaltenden-sollwertverriegelten Alarm für den Regelkreis-Ausfall-Alarm zu wählen, da der Loop-
Break-Alarm die Sollwertverriegelung nicht ausführen wird.
Regelkreis-Ausfall-Alarm 1
Einstellungen: A1FN = LB, A1MD = NORM, LTCH
Regelkreis-Ausfall-Alarm 2
Einstellungen: OUT2 = AL2, A2FN = LB, A2MD = NORM, LTCH
Ausfälle des Regelkreises werden innerhalb eines Zeitintervalls von 2TI1 detektiert (doppelte Integralzeit,
aber maximal 120 Sekunden). Wenn der Prozesswert innerhalb des Zeitintervalls nicht ansteigt (oder
fällt) während die Steuerungsvariable MV1 ihren Maximalwert (oder Minimalwert) erreicht hat, wird ein
Regelkreis-Ausfall-Alarm ausgelöst.
Regelkreis-Ausfall-Alarm (wenn konfiguriert) wird ausgelöst wenn eines der folgenden Ereignisse eintritt:
1. Eingangssensor ist unterbrochen (oder defekt)
2. Eingangssensor unterliegt einem Kurzschluss
3. Eingangssensor ist fehlerhaft
4. Eingangssensor ist außerhalb (des Prozesses) installiert
5. Reglerausfall (A/D-Konverter beschädigt)
6. Heizgerät (oder Kühler, Ventil, Pumpe, Motor, etc.) defekt oder fehlend
7. Schaltgerät (benutzt um das Heizgerät zu betreiben) offen oder unter Kurzschluss
BETRIEBSANLEITUNG

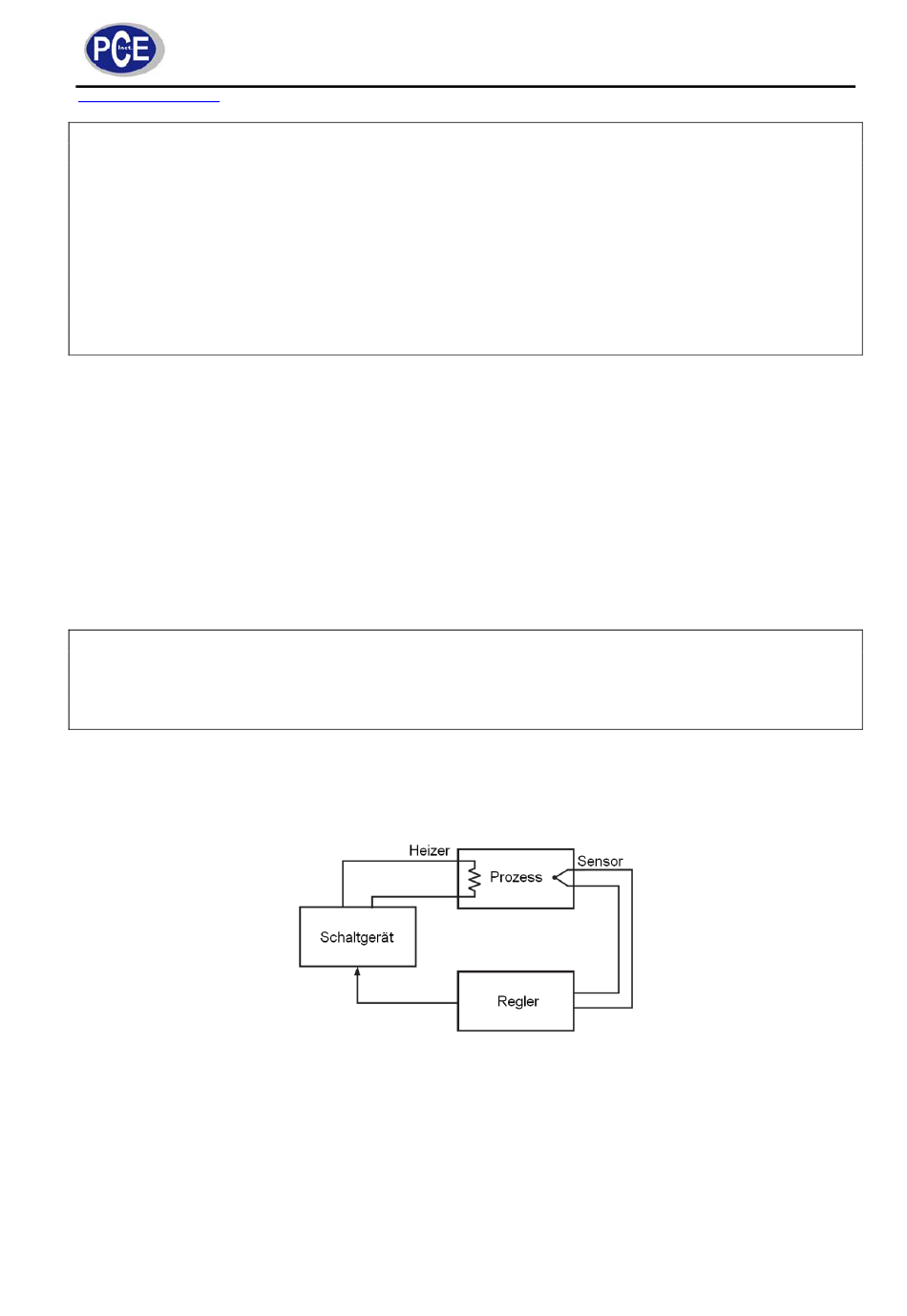

Loop-Break-Quellen: Sensor, Regler, Heizer, Schaltgerät
