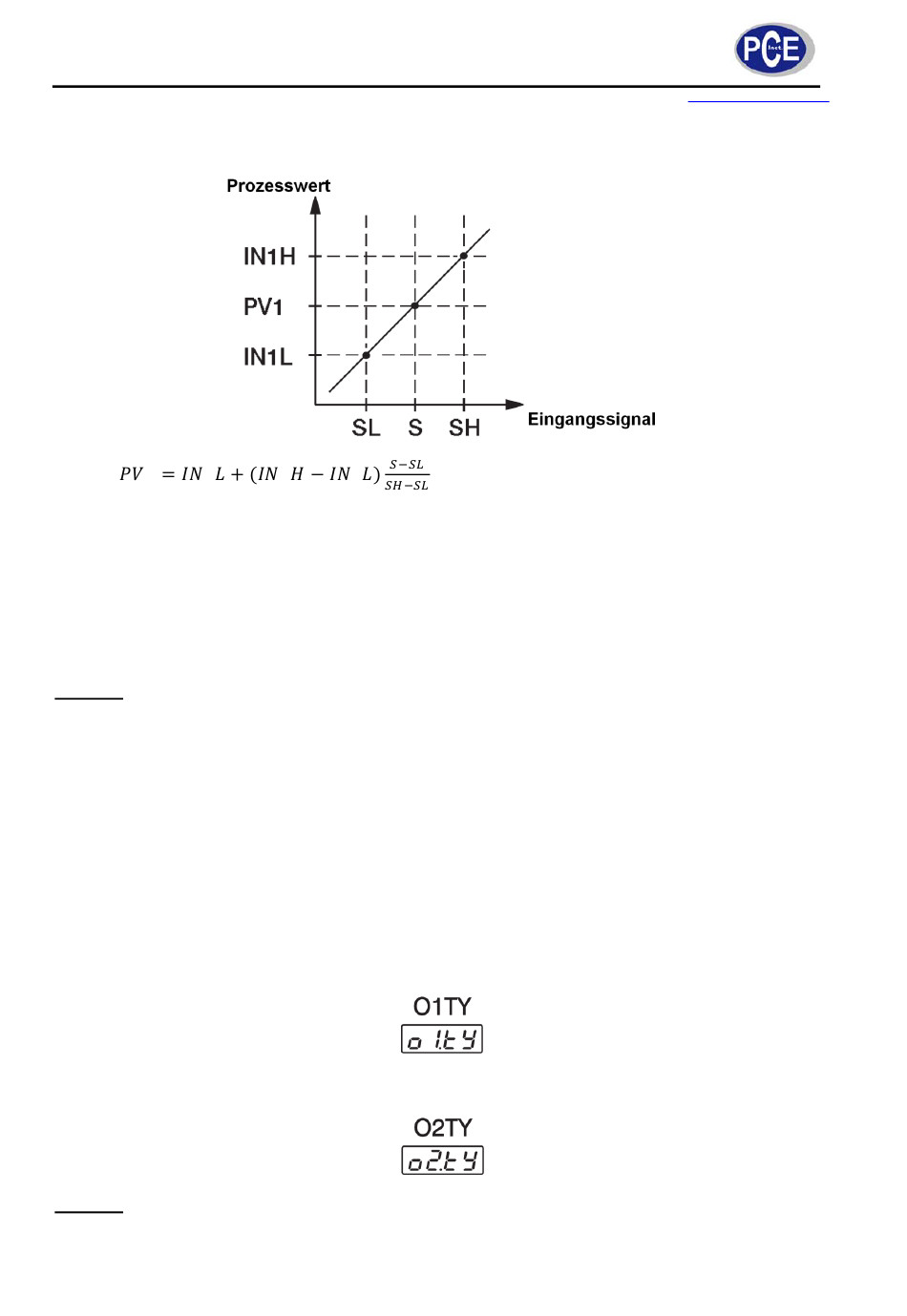

Wenn 4 ... 20 mA für IN1 ausgewählt ist, stellt SL das untere Eingangssignal (das heißt 4 mA) da. SH ist
das obere Eingangssignal (20 mA), S der Signalstromwert. Die Kurve des Prozesses sieht wie folgt aus:
1 1 1 1
Formel:
Beispiel: Ein Druck-Transduktor in einem 2 ... 20 mA Stromregelkreis mit einem Messbereich von 0 ... 15
2
kg/cm ist am Eingang 1 angeschlossen. Es empfehlen sich folgende Einstellungen:
IN1 = 4 - 20
IN1U = PU
DP1 = 1-DP
IN1L = 0.0
IN1H = 15.0
Hinweis: Natürlich können Sie für DP1 eine andere Einstellung wählen um eine andere Auflösung zu
erreichen.
5.2

Ausgang 1 und Ausgang 2

O1TY: Legt den Signaltyp für den Ausgang 1 fest. Die Einstellung sollte zu dem an den Ausgang
angeschlossenen Gerät passen. Ausgewählt werden können folgende Typen:
RELY: Mechanisches Relais
SSRD: Gepulste Ausgangsspannung um SSR zu betreiben
SSR: Potentialfreies Nullpunktschalter-Solid-State-Relais
4 – 20: 4 ... 20 mA linearer Stromausgang
0 – 20: 0 ... 20 mA linearer Stromausgang
0 – 1 V: 0 ... 1 V linearer Spannungsausgang
0 – 5 V: 0 ... 5 V linearer Spannungsausgang
1 – 5 V: 1 ... 5 V linearer Spannungsausgang
0 – 10 V: 0 ... 10 V linearer Spannungsausgang
O2TY: Legt den Signaltyp für den Ausgang 2 fest. Die Einstellung sollte zu dem an den Ausgang
angeschlossenen Gerät passen. Ausgewählt werden können die gleichen Typen wie bei Ausgang 2.
Hinweis: Die Bereiche für Spannungs- und Stromausgänge können Ungenauigkeiten aufweisen.
Bei 0 %-Ausgang kann der Ausgangsstrom des Bereichs 4 – 20 mA auch 3,8 mA betragen, während bei
100 %-Ausgang bis zu 21 mA anliegen können. Diese Abweichungen stören die Steuervorgänge nicht.
