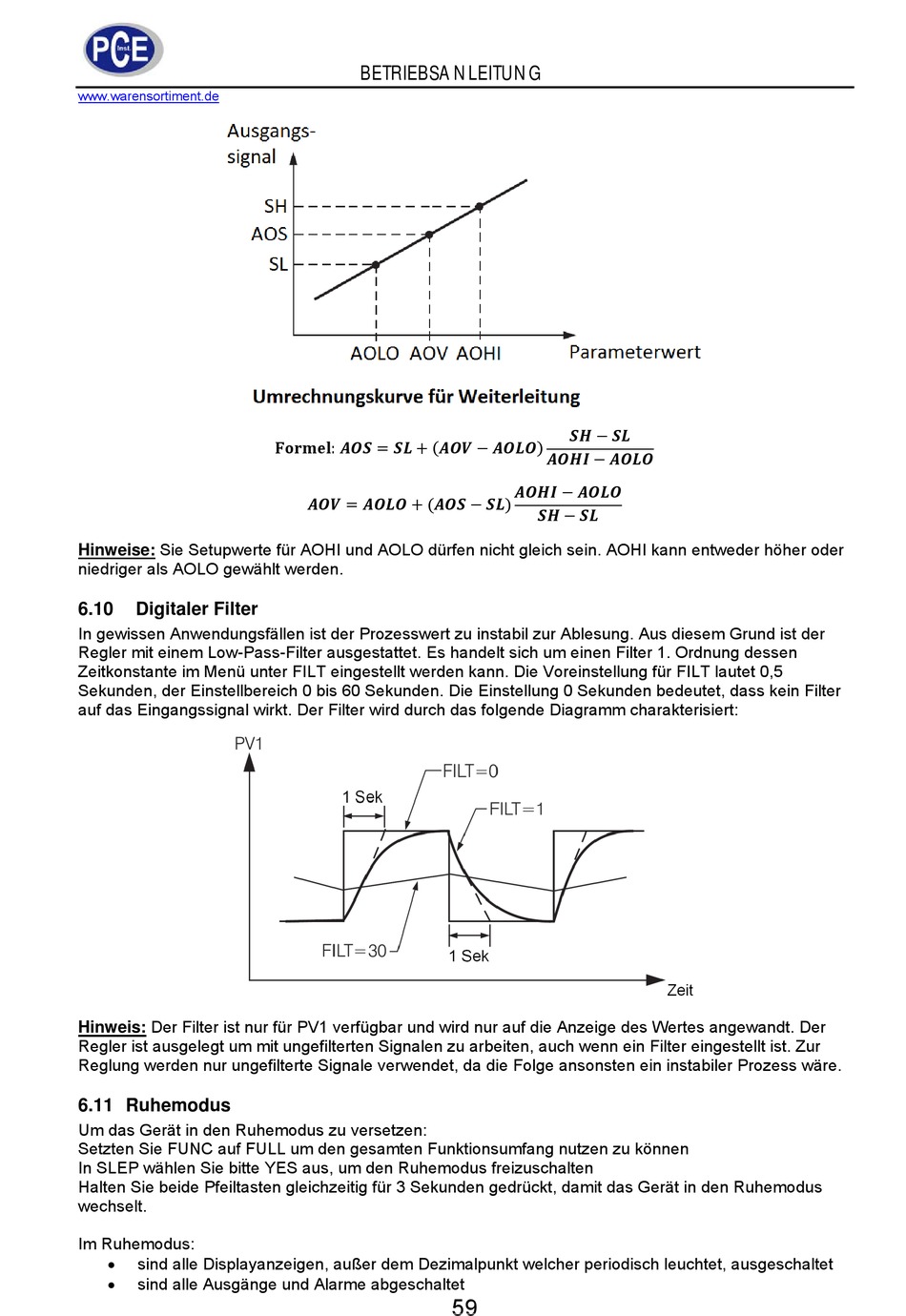

Digitaler Filter; Ruhemodus - Pce Instruments Pce-Btc 83 Bedienungsanleitung

www.warensortiment.de
Hinweise: Sie Setupwerte für AOHI und AOLO dürfen nicht gleich sein. AOHI kann entweder höher oder
niedriger als AOLO gewählt werden.
6.10

Digitaler Filter

In gewissen Anwendungsfällen ist der Prozesswert zu instabil zur Ablesung. Aus diesem Grund ist der
Regler mit einem Low-Pass-Filter ausgestattet. Es handelt sich um einen Filter 1. Ordnung dessen
Zeitkonstante im Menü unter FILT eingestellt werden kann. Die Voreinstellung für FILT lautet 0,5
Sekunden, der Einstellbereich 0 bis 60 Sekunden. Die Einstellung 0 Sekunden bedeutet, dass kein Filter
auf das Eingangssignal wirkt. Der Filter wird durch das folgende Diagramm charakterisiert:
Hinweis: Der Filter ist nur für PV1 verfügbar und wird nur auf die Anzeige des Wertes angewandt. Der
Regler ist ausgelegt um mit ungefilterten Signalen zu arbeiten, auch wenn ein Filter eingestellt ist. Zur
Reglung werden nur ungefilterte Signale verwendet, da die Folge ansonsten ein instabiler Prozess wäre.

6.11 Ruhemodus

Um das Gerät in den Ruhemodus zu versetzen:
Setzten Sie FUNC auf FULL um den gesamten Funktionsumfang nutzen zu können
In SLEP wählen Sie bitte YES aus, um den Ruhemodus freizuschalten
Halten Sie beide Pfeiltasten gleichzeitig für 3 Sekunden gedrückt, damit das Gerät in den Ruhemodus
wechselt.
Im Ruhemodus:

sind alle Displayanzeigen, außer dem Dezimalpunkt welcher periodisch leuchtet, ausgeschaltet

sind alle Ausgänge und Alarme abgeschaltet
BETRIEBSANLEITUNG
:
59
