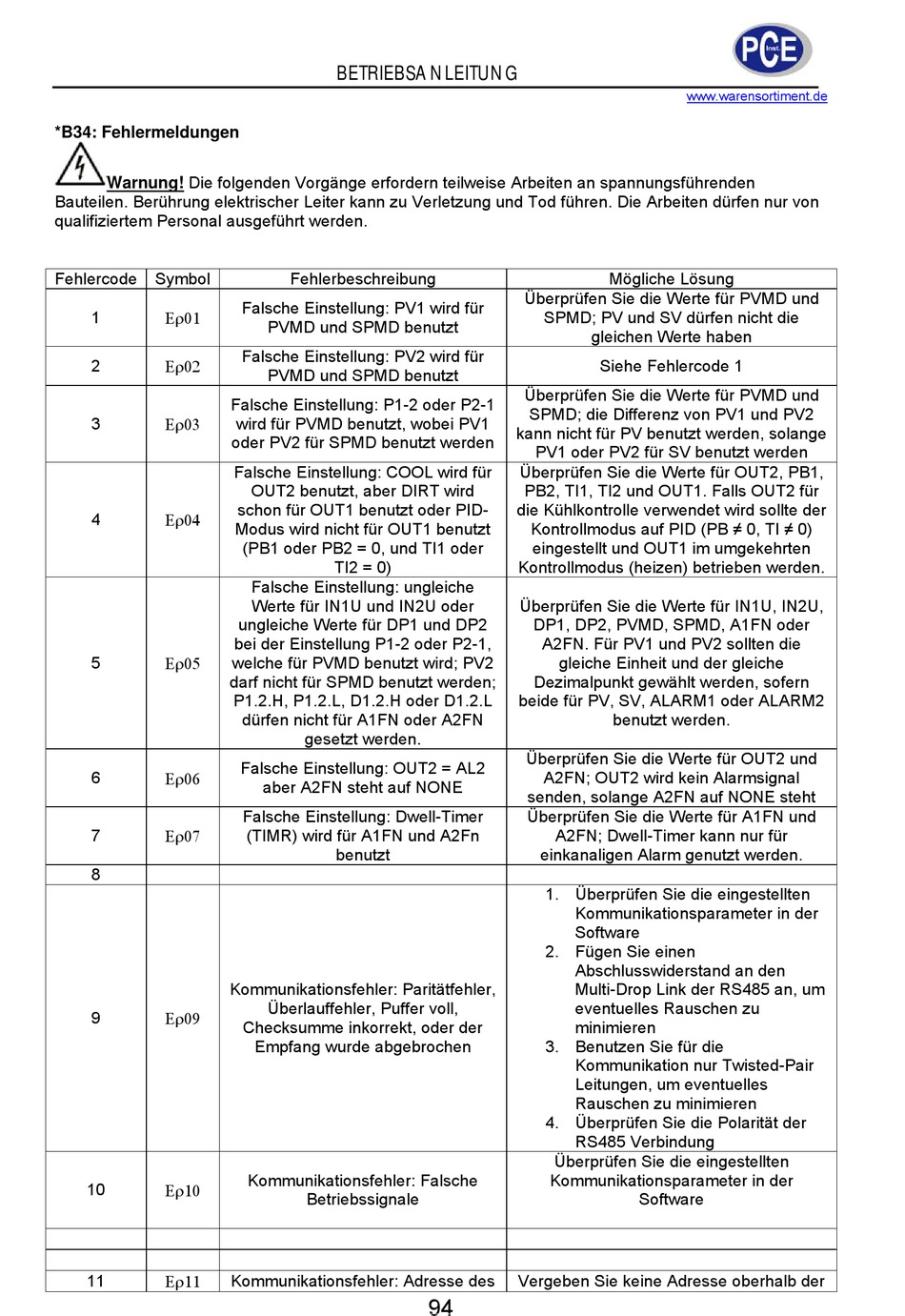

PCE Instruments PCE-BTC 83 Bedienungsanleitung Seite 94

*B34: Fehlermeldungen
Warnung! Die folgenden Vorgänge erfordern teilweise Arbeiten an spannungsführenden
Bauteilen. Berührung elektrischer Leiter kann zu Verletzung und Tod führen. Die Arbeiten dürfen nur von
qualifiziertem Personal ausgeführt werden.
Fehlercode Symbol

1

2

3

4

5

6

7
8

9

10



11
BETRIEBSANLEITUNG
Fehlerbeschreibung
Falsche Einstellung: PV1 wird für
PVMD und SPMD benutzt
Falsche Einstellung: PV2 wird für
PVMD und SPMD benutzt
Falsche Einstellung: P1-2 oder P2-1
wird für PVMD benutzt, wobei PV1
oder PV2 für SPMD benutzt werden
Falsche Einstellung: COOL wird für
OUT2 benutzt, aber DIRT wird
schon für OUT1 benutzt oder PID-
Modus wird nicht für OUT1 benutzt
(PB1 oder PB2 = 0, und TI1 oder
TI2 = 0)
Falsche Einstellung: ungleiche
Werte für IN1U und IN2U oder
ungleiche Werte für DP1 und DP2
bei der Einstellung P1-2 oder P2-1,
welche für PVMD benutzt wird; PV2
darf nicht für SPMD benutzt werden;
P1.2.H, P1.2.L, D1.2.H oder D1.2.L
dürfen nicht für A1FN oder A2FN
gesetzt werden.
Falsche Einstellung: OUT2 = AL2
aber A2FN steht auf NONE
Falsche Einstellung: Dwell-Timer
(TIMR) wird für A1FN und A2Fn
benutzt
Kommunikationsfehler: Paritätfehler,
Überlauffehler, Puffer voll,
Checksumme inkorrekt, oder der
Empfang wurde abgebrochen
Kommunikationsfehler: Falsche
Betriebssignale
Kommunikationsfehler: Adresse des
Überprüfen Sie die Werte für PVMD und
SPMD; PV und SV dürfen nicht die
gleichen Werte haben
Überprüfen Sie die Werte für PVMD und
SPMD; die Differenz von PV1 und PV2
kann nicht für PV benutzt werden, solange
PV1 oder PV2 für SV benutzt werden
Überprüfen Sie die Werte für OUT2, PB1,
PB2, TI1, TI2 und OUT1. Falls OUT2 für
die Kühlkontrolle verwendet wird sollte der
Kontrollmodus auf PID (PB ≠ 0, TI ≠ 0)
eingestellt und OUT1 im umgekehrten
Kontrollmodus (heizen) betrieben werden.
Überprüfen Sie die Werte für IN1U, IN2U,
DP1, DP2, PVMD, SPMD, A1FN oder
A2FN. Für PV1 und PV2 sollten die
gleiche Einheit und der gleiche
Dezimalpunkt gewählt werden, sofern
beide für PV, SV, ALARM1 oder ALARM2
Überprüfen Sie die Werte für OUT2 und
A2FN; OUT2 wird kein Alarmsignal
senden, solange A2FN auf NONE steht
Überprüfen Sie die Werte für A1FN und
A2FN; Dwell-Timer kann nur für
einkanaligen Alarm genutzt werden.
1. Überprüfen Sie die eingestellten
Kommunikationsparameter in der
Software
2. Fügen Sie einen
Abschlusswiderstand an den
Multi-Drop Link der RS485 an, um
eventuelles Rauschen zu
minimieren
3. Benutzen Sie für die
Kommunikation nur Twisted-Pair
Leitungen, um eventuelles
Rauschen zu minimieren
4. Überprüfen Sie die Polarität der
RS485 Verbindung
Überprüfen Sie die eingestellten
Kommunikationsparameter in der
Vergeben Sie keine Adresse oberhalb der
94
www.warensortiment.de
Mögliche Lösung
Siehe Fehlercode 1
benutzt werden.
Software
