DB-Programmierung (Totband): Die Einstellung des DB-Wertes richtet sich nach den
Systemanforderungen. Wenn ein hoher positiver DB-Wert (großes Totband) gewählt wird, kann eine
ungewollte Kühlungsaktion wirkungsvoll unterbunden werden, allerdings wird ein exzessives
Überschwingen über den Set-Point stattfinden. Ein eher negativer Wert des DB (größere Überlappung)
kann das Überschwingen minimieren, führt aber wiederum zu ungewollten Kühlaktionen. Die Einstellung
kann für PB1 (bzw. PB2, wenn PB2 ausgewählt ist) im Bereich von -36% bis 36% erfolgen. Ein negativer
DB-Bereich bewirkt einen Überlappungsbereich in welchem beide Ausgänge aktiv sind. Ein positiver DB-
Bereich bewirkt ein Totband in welchem kein Ausgang aktiv ist.
5.7 Dwell-Timer (Verzögerung)
Alarm 1 oder Alarm 2 kann durch die Auswahl von TIMR als Dwell-Timer für A1FN oder A2FN (aber nicht
für beide gleichzeitig, sonst Anzeige „Er07") konfiguriert werden.
Wenn der Dwell-Timer gewählt ist, wird der Parameter TIME für die Dwell-Timer-Einstellung benutzt. Die
Dwell-Zeit wird in Minuten im Bereich von 0 bis 6553,5 Minuten eingestellt. Erreicht der Prozess einmal
den Set-Point-Wert, startet der Dwell-Timer von null zum eingestellten Timeout zu zählen. Das Relais
verbleibt unverändert bis zum Timeout in seiner Stellung. Die Arbeitsweise des Dwell-Timers zeigt das

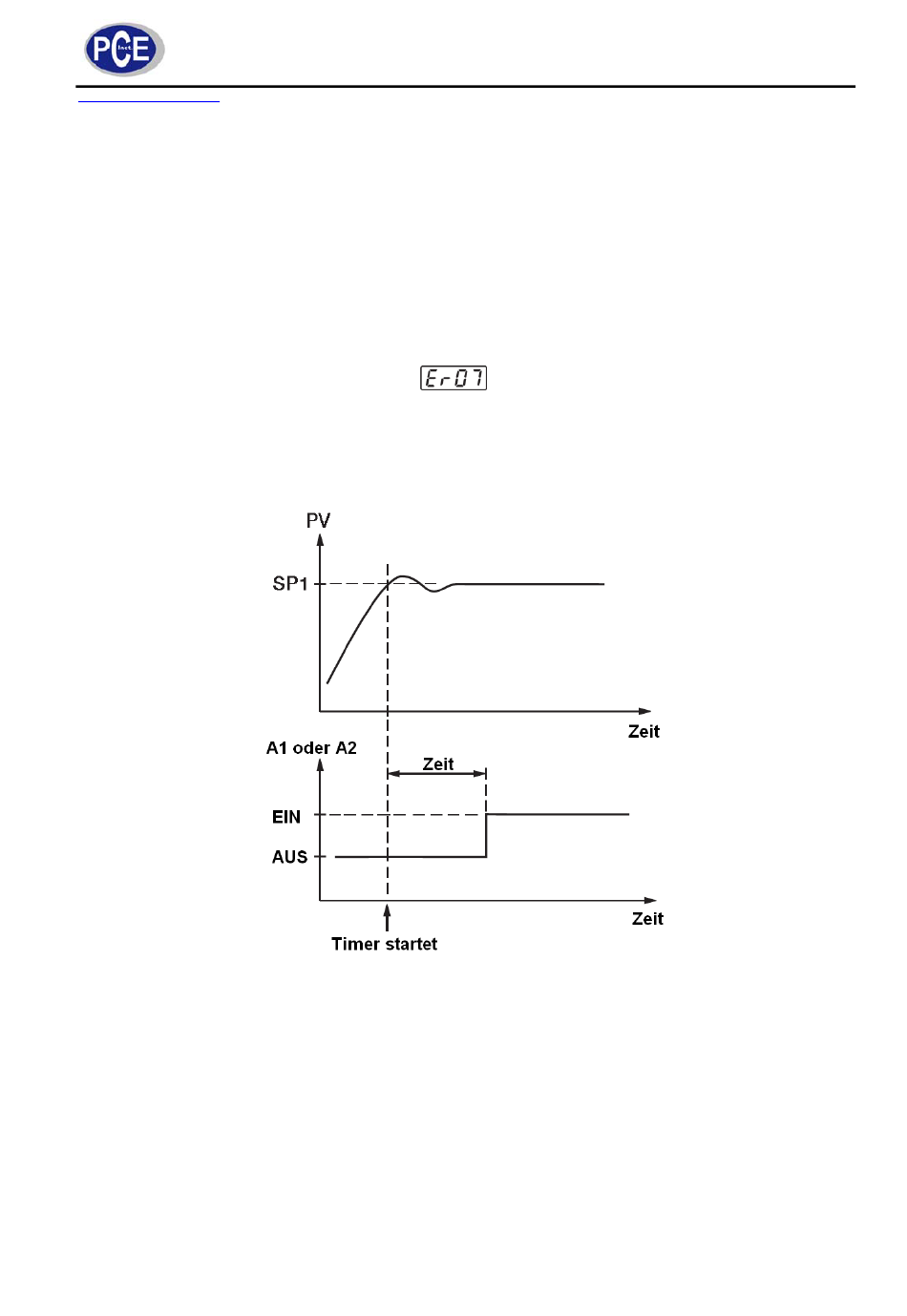

untenstehende Diagramm:
Wenn Alarm 1 oder 2 als Dwell-Timer konfiguriert ist, sind A1SP, A1DV, A1HY und A1MD unterdrückt.
Beispiel:
Stellen Sie A1FN=TIMR oder A2FN=TIMR (aber nicht beides)
Stellen Sie eine Zeit in Minuten ein.
A1MD (wenn A1FN=TIMR) oder A2MD (wenn A2FN=TIMR) ist in diesem Fall unterdrückt.
5.8

Prozessalarm

Ein Prozessalarm setzt einen absoluten Trigger-Level (oder Temperaturlevel). Wenn der Prozess (kann
PV1, PV2 oder PC1-PV2 sein) dieses Level überschreitet, wird ein Alarm ausgelöst. Dieser Alarm ist
unabhängig vom Set-Point. Stellen Sie A1FN (Alarm 1 Function) im Setup ein. Eine von acht
Alarmfunktionen kann ausgewählt werden. Diese sind: PV1.H, PV1.L, PV2.H, PV2.L, P1.2.H, P1.2.L,
D1.2.H, D1.2.L. Wenn PV1.H oder PV1.L ausgewählt ist, betrachtet der Alarm den PV1-Wert. Wenn
PV2.H oder PV2.L ausgewählt ist, betrachtet der Alarm den PV2-Wert. Wenn P1.2.H oder P1.2.L
ausgewählt ist, löst der Alarm aus wenn der PV1- oder PV2-Wert den Trigger-Level überschreitet. Wenn
D1.2.H oder D1.2.L ausgewählt ist, löst der Alarm aus wenn der PV1-PV2-Wert (Differenzwert) den
