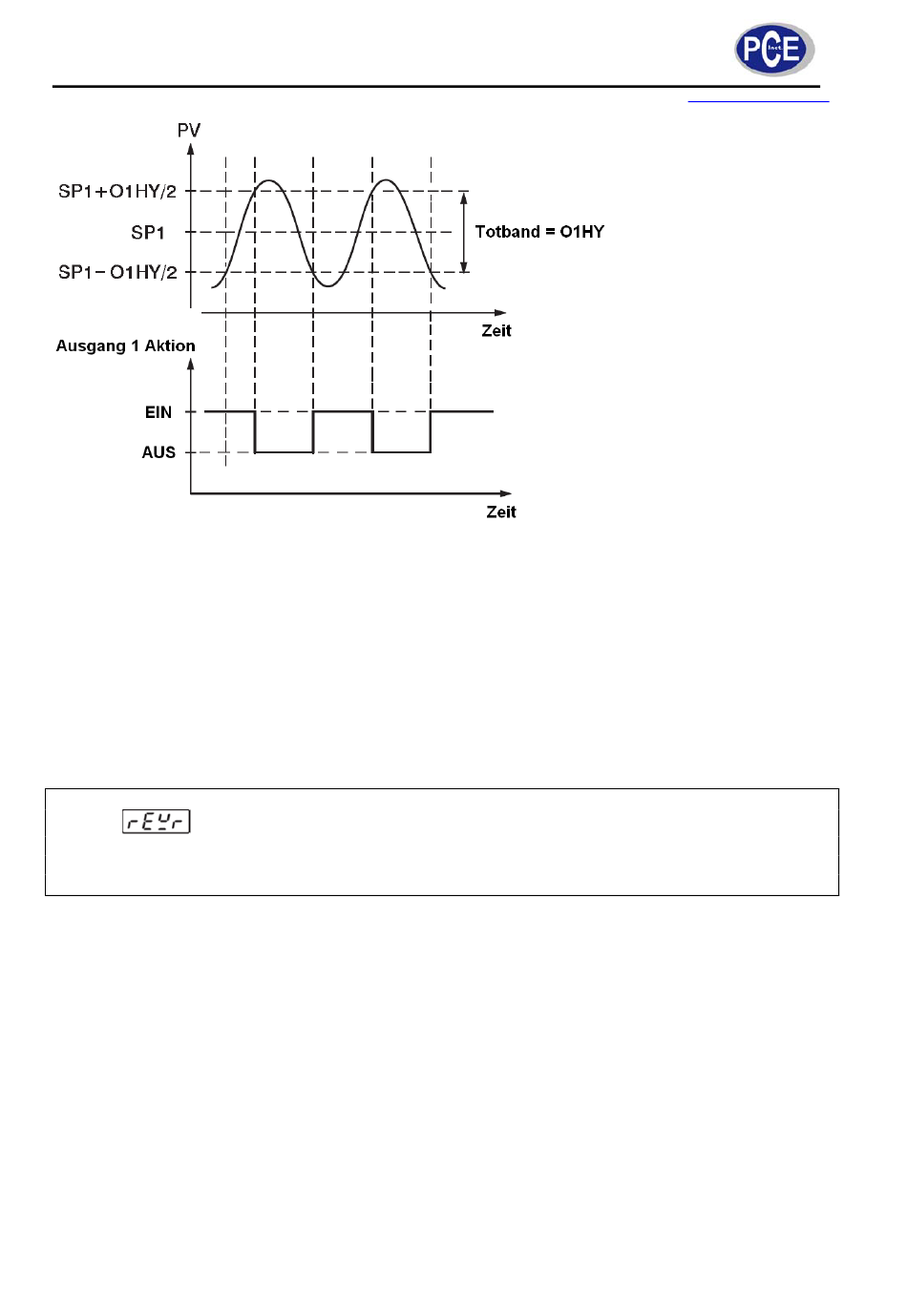

Die EIN/AUS-Steuerung kann zu starken Prozessoszillationen führen, auch wenn die Hysterese auf das
Minimum eingestellt ist. Wenn die EIN/AUS-Steuerung eingeschaltet ist (also PB1 = 0), sind TI1, TD1,
CYC1, OFST, CPB und PL1 unterdrückt und haben keine Funktion im System. Der manuelle Modus,
Auto-Tuning, Self-Tuning und stoßfreie Umschaltung sind ebenfalls deaktiviert.
„Nur Heizung"-Steuerung (P oder PD):
Wählen Sie REVR für Ausgang 1 (OUT1), stellen Sie TI1 auf 0. SP1 wird benutzt um den Set-Point-Wert
einzustellen. TIME dient der Einstellung des Dwell-Timers (aktiv wenn TIME für A1FN oder A2FN gewählt
wurde). OFST ist aktiviert wenn TI1=0 benutzt wird um den Steuerungs-Offset (manueller Reset). Passen
Sie CYC1 passend zum Typ des Ausgangs 1 (O1TY) an. Generell, CYC1=0,5 ~ 2 Sek. für SSRD und
SSR, CYC1=10 ~ 20 Sek. für den Relaisausgang. CYC1 wird ignoriert wenn linearer Ausgang für O1TY
gewählt wurde. O1HY ist unterdrückt wenn PB1 nicht null ist.
Einstellung P:
OUT1 =
TI1 = 0
CYC1 (wenn RELAY, SSRD oder SSR für O1TY ausgewählt wurde)
Anpassung: SP1, OFST, TIME (wenn aktiv), PB1 (≠ 0), TD1
OFST-Funktion:
OFST wird in Prozent in einem Bereich von 0 bis 100 % gemessen. Wenn im Dauerzustand (also bei
stabilisiertem Prozess) der Prozesswert niedriger als der Set-Point, z.B. 5 °C, ist, während z.B. 20 °C für
PB1 benutzt wird, ist dies niedriger als 25 %, erhöhen SIE OFST um 25 % und andersherum.
Nachdem der OFST-Wert eingestellt wurde, wird der Prozesswert variiert um mit dem Set-Point
übereinzustimmen. In der P-Steuerung (TI auf null gestellt) sind Auto-Tuning und Self-Tuning deaktiviert.
Manueller Reset (Einstellung des OFST) ist hier unpraktisch, da die Last sich von Zeit zu Zeit ändert und
der OFST oft nachjustiert werden muss. Die PID-Steuerung kann diese Situation abwenden.
„Nur Heizung"-Steuerung (PID):
Wählen Sie REVR für OUT1, SP1 wird benutzt um den Set-Point-Wert einzustellen. TIME dient der
Einstellung des Dwell-Timers (aktiv wenn TIME für A1FN oder A2FN gewählt wurde). PB1 und TI1 dürfen
nicht null sein. Passen Sie CYC1 passend zum Typ des Ausgangs 1 (O1TY) an. Generell, CYC1=0,5 ~ 2
Sek. für SSRD und SSR, CYC1=10 ~ 20 Sek. für den Relaisausgang. CYC1 wird ignoriert wenn linearer
Ausgang für O1TY gewählt wurde. In den meisten Fällen kann das manuelle Tuning das Auto-Tuning
ersetzten. Wenn das manuelle Tuning nicht benutzt wird (NONE oder SELF ausgewählt) benutzen Sie
das Auto-Tuning für den neuen Prozess oder stellen Sie PB1, TI1 und TD1 auf vorangegangene Werte
ein. Ist das Steuerungsergebnis noch immer unbefriedigend, benutzen Sie das manuelle Tuning um das
Ergebnis zu verbessern. Der Prozessregler beinhaltet eine sehr intelligente PID- und Fuzzy-Logik um das
