BETRIEBSANLEITUNG
www.warensortiment.de

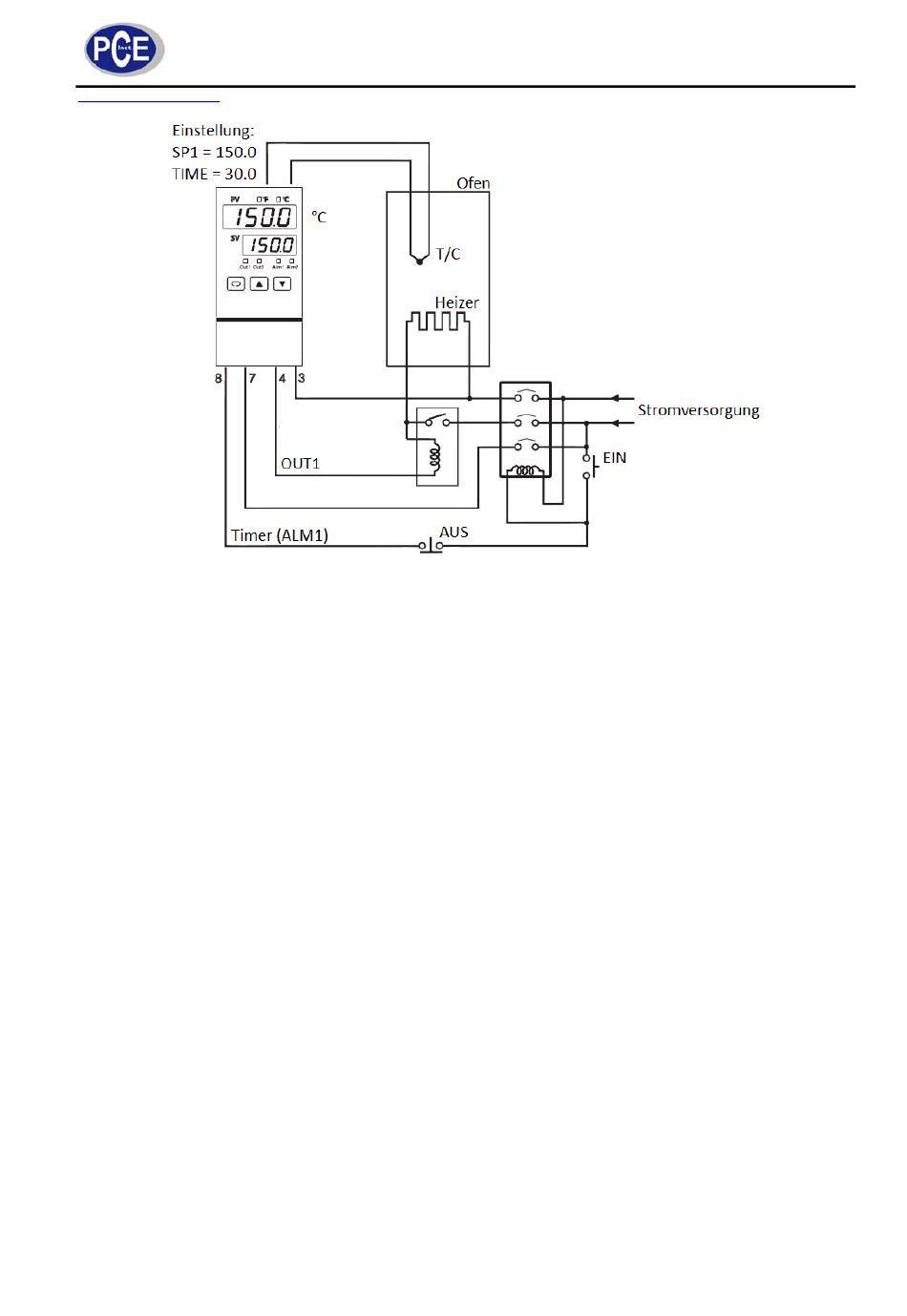

Um diese Funktion zu erreichen, stellen Sie im Setup die folgenden Parameter ein:
FUNC = BASC (Basisfunktion)
IN1 = K_TC
IN1U = °C
DP1 = 1_DP
OUT1 = REVR
O1TY = RELY
CYC1 = 18.0
O1FT = BPLS
A1FN = TIMR
A1FT = ON
SELF = NONE
Das Auto-Tuning für einen neuen Ofen ist bei 150 °C durchzuführen.
7.4 Beispiel zur Kühler-Reglung (Nur-Kühler-Reglung)
Der Prozessregler wird zur Regelung eines Gefrierschrankes bei unter 0 °C eingesetzt. Um eine Reglung
außerhalb des relevanten Bereiches (oberhalb des Gefrierpunktes) zu vermeiden, wird SP1L bei -10 °C
und SP1H bei 0 °C eingestellt. Die Temperatur liegt unter der Umgebungstemperatur; eine Kühlung ist
nötig. Darum wird OUT1 auf DIRT gestellt. Da der Ausgang 1 zum Betrieb eines Magnetschalters genutzt
wird, ist O1TY auf RELY zu stellen. Eine geringfügige Temperaturschwankung ist tolerierbar, weshalb die
ON-OFF-Funktion aus Wirtschaftlichkeitsgründen aktiviert wird. Zur Aktivierung wird PB1 auf null und
O1HY auf 0,1 °C gestellt.
