BETRIEBSANLEITUNG
www.warensortiment.de

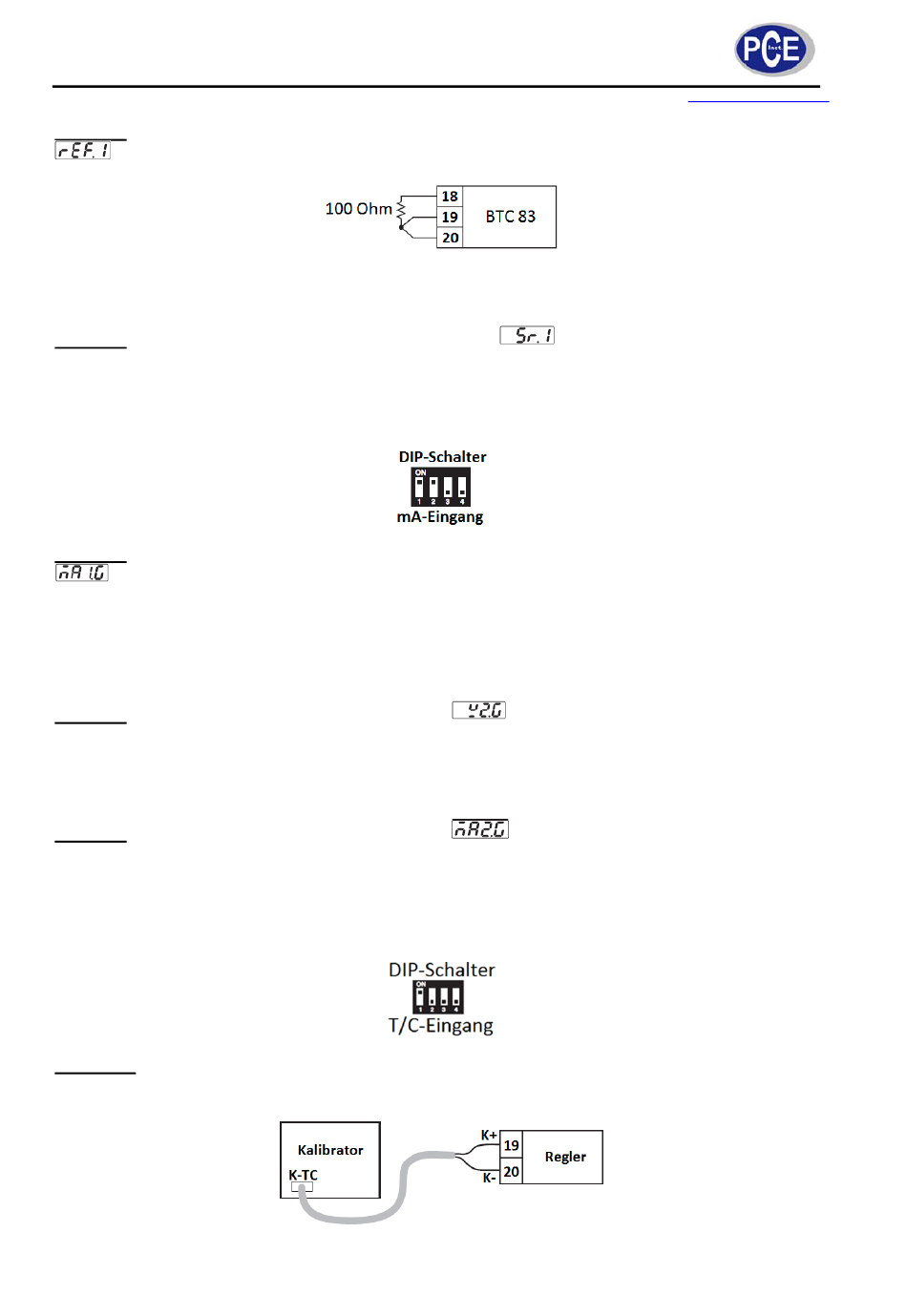

Schritt 5: Stellen Sie den DIP-Schalter auf RTD-Eingang. Drücken Sie die Scroll-Taste bis im Display
steht. Belegen Sie die Anschüsse 18, 19 und 20 gemäß folgendem Diagramm mit einem 100 Ω-
Signal.
Halten Sie die Scroll-Taste nun für 3 Sekunden gedrückt. Das Display blinkt für einen Moment. Falls
nicht, ist die Kalibrierung fehlgeschlagen.
Schritt 6: Drücken Sie die Scroll-Taste. Im Display erscheint . Ändern Sie den Widerstandswert
auf 300 Ω. Halten Sie die Scroll-Taste für 3 Sekunden gedrückt. Das Display blinkt für einen Moment und
zwei Werte erscheinen für SR1 und REF1 (aus dem vorherigen Schritt). Sollte das Display nicht blinken
oder Werte erscheinen welche -199,9 oder 199,9 betragen, ist die Kalibrierung gescheitert.
Führen Sie Schritt 7 durch, um die mA-Funktion (soweit erforderlich) für Eingang 1 zu kalibrieren.
Schritt 7: Stellen Sie den DIP-Schalter auf mA-Eingang. Drücken Sie die Scroll-Taste bis im Display
steht. Belegen Sie die Anschüsse 19 und 20 bei korrekter Polarität einem 20 mA-Signal. Halten
Sie die Scroll-Taste nun für 3 Sekunden gedrückt. Das Display blinkt für einen Moment und ein neuer
Wert erscheint. Falls das Display nicht blinkt oder der angezeigte Wert -199,9 oder 199,9 entspricht, ist
die Kalibrierung fehlgeschlagen.
Führen Sie Schritt 8 durch, um sowohl die Spannungs-Funktion, wie auch die CT-Funktion (soweit
erforderlich) für Eingang 2 zu kalibrieren.
Schritt 8: Drücken Sie die Scroll-Taste bis im Display steht. Belegen Sie die Anschüsse 15 und
16 in korrekter Polarität mit einem 10 V-Signal. Halten Sie die Scroll-Taste nun für 3 Sekunden gedrückt.
Das Display blinkt für einen Moment und ein neuer Wert erscheint. Falls das Display nicht blinkt oder der
angezeigte Wert -199,9 oder 199,9 entspricht, ist die Kalibrierung fehlgeschlagen.
Führen Sie Schritt 9 durch, um die mA-Funktion (soweit erforderlich) für Eingang 2 zu kalibrieren.
Schritt 9: Drücken Sie die Scroll-Taste bis im Display steht. Belegen Sie die Anschüsse 15 und
16 in korrekter Polarität mit einem 20 mA-Signal. Halten Sie die Scroll-Taste nun für 3 Sekunden
gedrückt. Das Display blinkt für einen Moment und ein neuer Wert erscheint. Falls das Display nicht blinkt
oder der angezeigte Wert -199,9 oder 199,9 entspricht, ist die Kalibrierung fehlgeschlagen.
Führen Sie Schritt 10 durch, um die Offset-Funktion und die Vergleichsstellenkompensation zu kalibrieren
(soweit erforderlich).
Schritt 10: Stellen Sie den DIP-Schalter auf T/C-Eingang. Verbinden Sie den Kalibrator mit dem Regler
wie in der Zeichnung erkennbar, um die Vergleichsstellenkompensation zu kalibrieren. Beachten Sie,
dass ein K-Typ-Fühler verwendet werden muss.
Senden Sie ein 0,00 °C-Signal an den zu kalibrierenden Regler. Der zu kalibrierende Regler wird in einer
zugfreien Umgebung bei einer Temperatur von 25 ±3 °C platziert. Beachten Sie bitte, dass der Regler
mindesten 20 Minuten in dieser Umgebung verbleiben muss, bevor er die Umgebungstemperatur
