Trigger-Level überschreitet. Der Trigger-Level wird über A1SP (Set-Point Alarm 1) und A1HY
(Hysteresewert Alarm 1) im Benutzermenü für Alarm 1 festgelegt. Der Hysteresewert dient dazu,
Interferenzaktionen des Alarms in stark rauschenden Umgebungen zu verhindern. In der Regel kann
A1HY auf einen Minimalwert (0,1) eingestellt werden. A1DV und/oder A2DV sind unterdrückt wenn Alarm
1 und/oder Alarm 2 konfiguriert sind.
Normaler Alarm: A1MD = NORM
Wenn ein normaler Alarm gewählt wurde, ist der Alarmausgang stromlos wenn kein Alarmzustand
herrscht und stromführend wenn Alarm ausgelöst wurde.
Selbsthaltender Alarm (Latch): A1MD = LTCH
Wenn selbsthaltender Alarm gewählt wurde und der Alarmausgang stromführend ist, bleibt der Ausgang
stromführend, selbst wenn die Alarmbedingung nicht mehr vorliegt. Die selbsthaltenden Alarme sind
deaktiviert wenn die Energieversorgung abgeschaltet ist oder der Ereignis-Anschluss bei korrekter
Auswahl von EIFN belegt wird.
Sollwertverriegelter Alarm (Hold): A1MD = HOLD
Hierbei wird die Alarmgrenze erst aktiv wenn der Sollwert einmalig erreicht wurde. Danach weist der
Alarm die gleiche Funktionsweise wie der normale Alarm auf.
Selbsthaltender und sollwertverriegelter Alarm: A1MD = LT.HO
Dieser Alarm stellt eine Kombination aus selbsthaltendem und sollwertverriegeltem Alarm da.
8 Arten von Prozesssalarmen:
PV1.H, PV1.L, PV2.H, PV2.L, P1.2.H, P1.2.L, D1.2.H, D1.2.L
Prozessalarm 1:
Einstellung: A1FN, A1MD
Anpassungen: A1SP, A1HY
Trigger-Level = A1SP ± 1/2 A1HY
Prozessalarm 2:
Einstellung: OUT2, A2FN, A2MD
Anpassungen: A2SP, A2HY
Trigger-Level = A2SP ± 1/2 A2HY

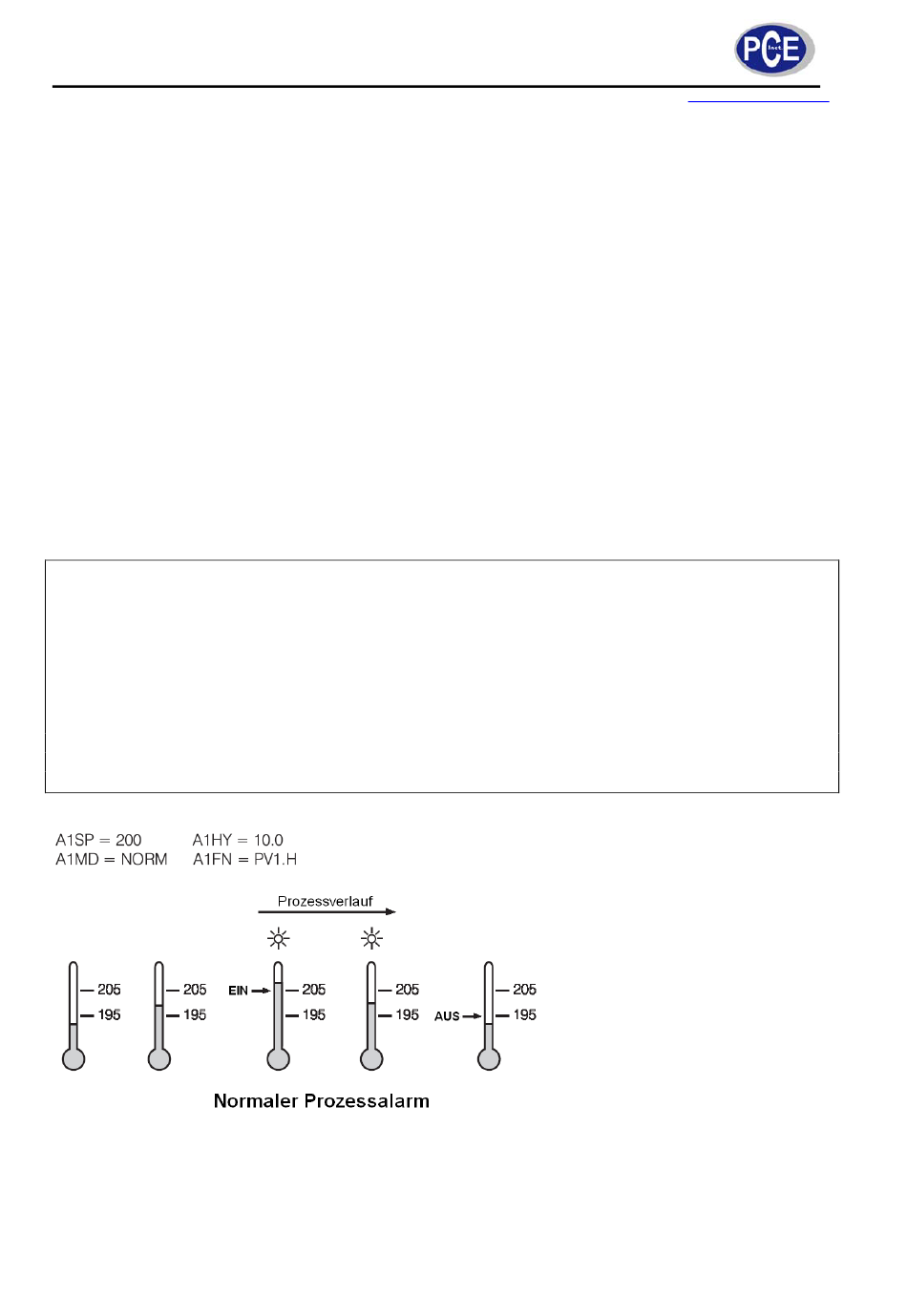

Beispiele:
