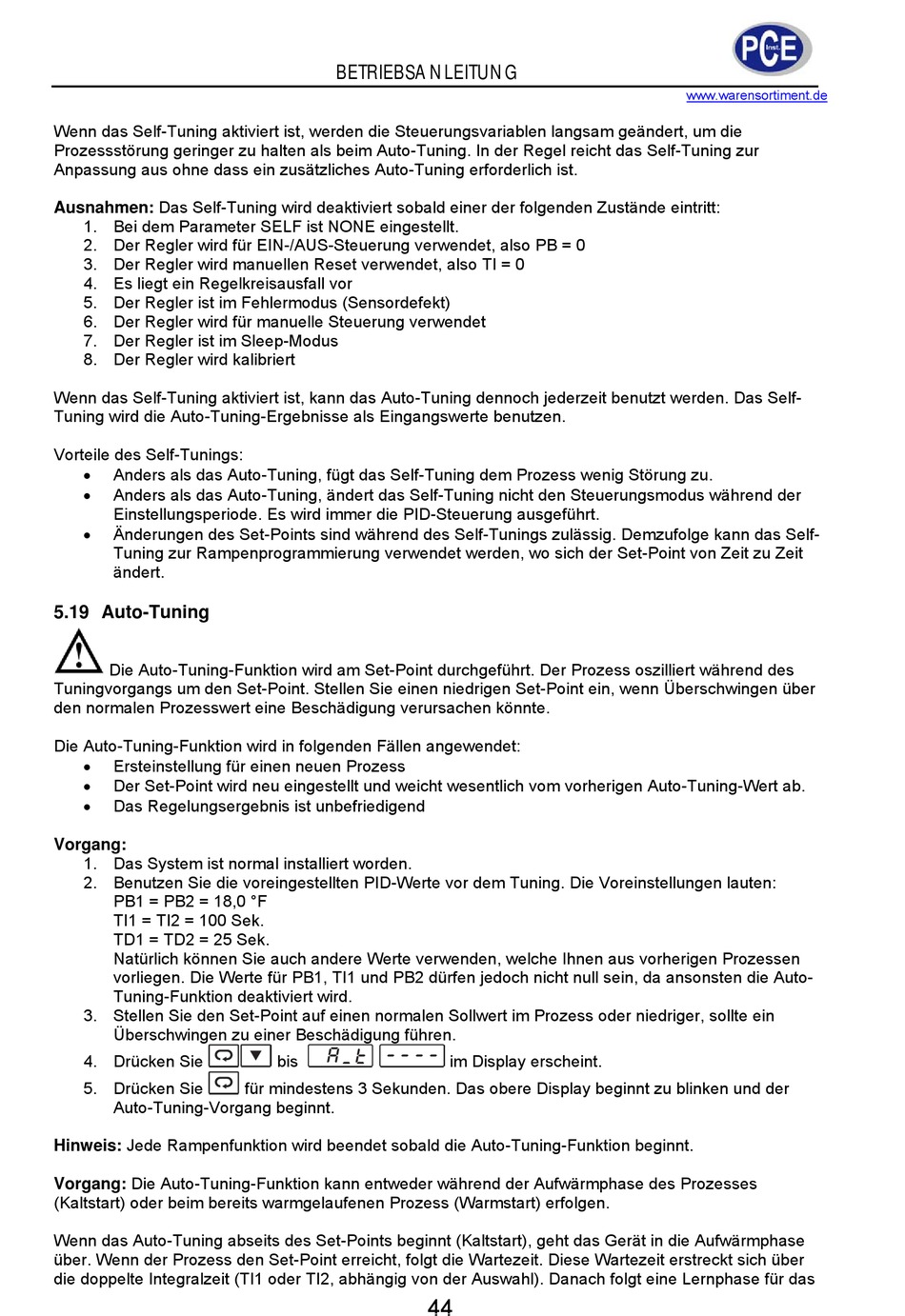

Wenn das Self-Tuning aktiviert ist, werden die Steuerungsvariablen langsam geändert, um die
Prozessstörung geringer zu halten als beim Auto-Tuning. In der Regel reicht das Self-Tuning zur
Anpassung aus ohne dass ein zusätzliches Auto-Tuning erforderlich ist.
Ausnahmen: Das Self-Tuning wird deaktiviert sobald einer der folgenden Zustände eintritt:
1. Bei dem Parameter SELF ist NONE eingestellt.
2. Der Regler wird für EIN-/AUS-Steuerung verwendet, also PB = 0
3. Der Regler wird manuellen Reset verwendet, also TI = 0
4. Es liegt ein Regelkreisausfall vor
5. Der Regler ist im Fehlermodus (Sensordefekt)
6. Der Regler wird für manuelle Steuerung verwendet
7. Der Regler ist im Sleep-Modus
8. Der Regler wird kalibriert
Wenn das Self-Tuning aktiviert ist, kann das Auto-Tuning dennoch jederzeit benutzt werden. Das Self-
Tuning wird die Auto-Tuning-Ergebnisse als Eingangswerte benutzen.
Vorteile des Self-Tunings:

Anders als das Auto-Tuning, fügt das Self-Tuning dem Prozess wenig Störung zu.

Anders als das Auto-Tuning, ändert das Self-Tuning nicht den Steuerungsmodus während der
Einstellungsperiode. Es wird immer die PID-Steuerung ausgeführt.

Änderungen des Set-Points sind während des Self-Tunings zulässig. Demzufolge kann das Self-
Tuning zur Rampenprogrammierung verwendet werden, wo sich der Set-Point von Zeit zu Zeit
ändert.

5.19 Auto-Tuning

Die Auto-Tuning-Funktion wird am Set-Point durchgeführt. Der Prozess oszilliert während des
Tuningvorgangs um den Set-Point. Stellen Sie einen niedrigen Set-Point ein, wenn Überschwingen über
den normalen Prozesswert eine Beschädigung verursachen könnte.
Die Auto-Tuning-Funktion wird in folgenden Fällen angewendet:

Ersteinstellung für einen neuen Prozess

Der Set-Point wird neu eingestellt und weicht wesentlich vom vorherigen Auto-Tuning-Wert ab.

Das Regelungsergebnis ist unbefriedigend
Vorgang:
1. Das System ist normal installiert worden.
2. Benutzen Sie die voreingestellten PID-Werte vor dem Tuning. Die Voreinstellungen lauten:
PB1 = PB2 = 18,0 °F
TI1 = TI2 = 100 Sek.
TD1 = TD2 = 25 Sek.
Natürlich können Sie auch andere Werte verwenden, welche Ihnen aus vorherigen Prozessen
vorliegen. Die Werte für PB1, TI1 und PB2 dürfen jedoch nicht null sein, da ansonsten die Auto-
Tuning-Funktion deaktiviert wird.
3. Stellen Sie den Set-Point auf einen normalen Sollwert im Prozess oder niedriger, sollte ein
Überschwingen zu einer Beschädigung führen.
4. Drücken Sie
5. Drücken Sie
Auto-Tuning-Vorgang beginnt.
Hinweis: Jede Rampenfunktion wird beendet sobald die Auto-Tuning-Funktion beginnt.
Vorgang: Die Auto-Tuning-Funktion kann entweder während der Aufwärmphase des Prozesses
(Kaltstart) oder beim bereits warmgelaufenen Prozess (Warmstart) erfolgen.
Wenn das Auto-Tuning abseits des Set-Points beginnt (Kaltstart), geht das Gerät in die Aufwärmphase
über. Wenn der Prozess den Set-Point erreicht, folgt die Wartezeit. Diese Wartezeit erstreckt sich über
die doppelte Integralzeit (TI1 oder TI2, abhängig von der Auswahl). Danach folgt eine Lernphase für das
BETRIEBSANLEITUNG
bis
für mindestens 3 Sekunden. Das obere Display beginnt zu blinken und der
im Display erscheint.
