• Braunes Kabel: Anschluss für Türkontakt (z.B. ein Magnet-/Reedschalter)
Wird kein Türkontakt verwendet, so verbinden Sie das braune Kabel mit dem Minuspol
(GND/-) der Betriebsspannung (schwarzes Kabel). Ist der Türkontakt unterbrochen, ist keine
Bedienung möglich, die LED blinkt abwechselnd grün und blau.
• Oranges/purpurnes Kabel: AUX-Ausgang, NO-/Schließerkontakt; verschiedene Funktionen
wählbar, siehe Kapitel 8. p)

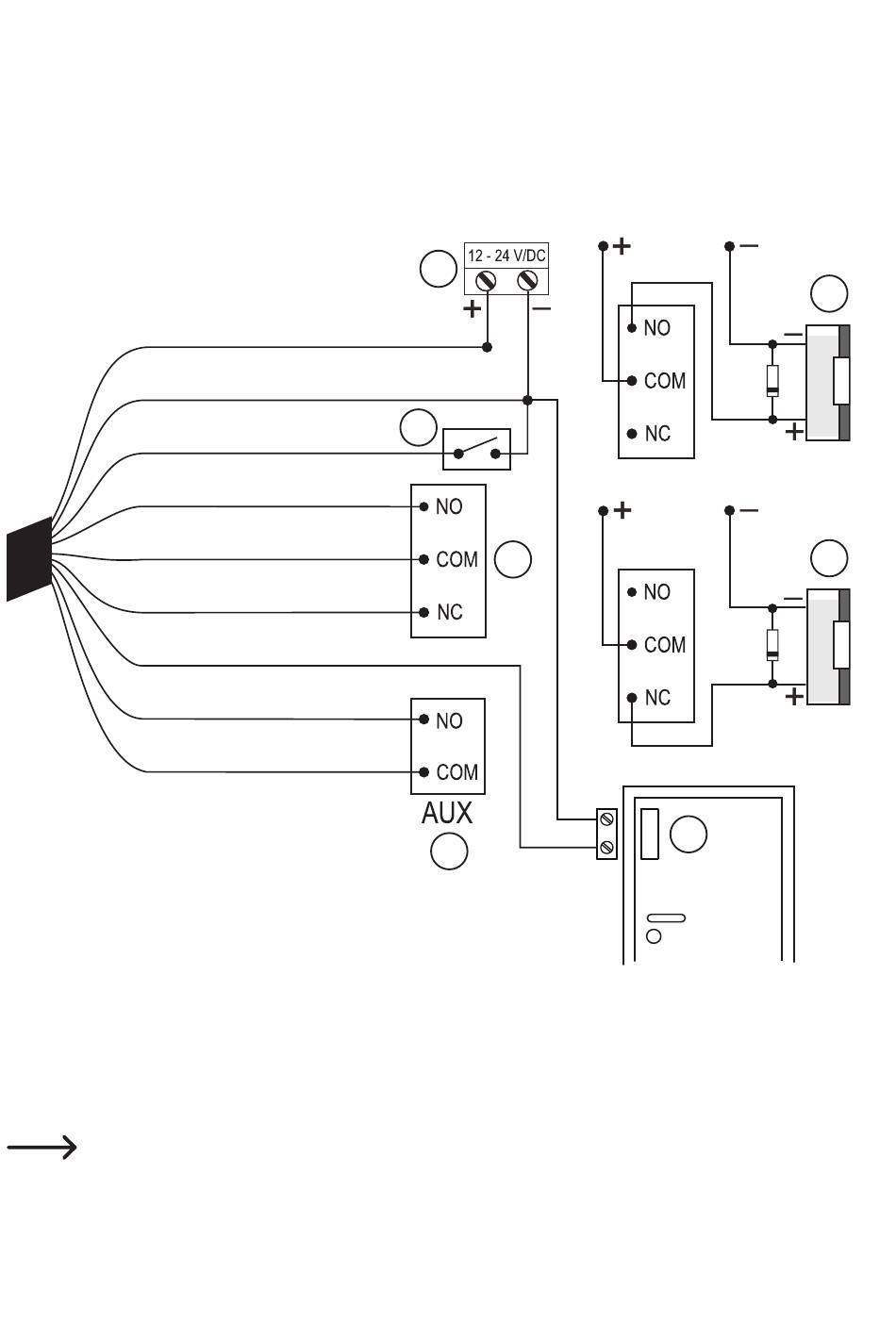

Schaltungsbeispiel:
Rot
Schwarz
Grün
Weiß
Gelb
Blau
Braun
Orange
Purpur
1 Netzteil
2 Türöffner-Taste
3 Umschaltkontakt
4 AUX-Ausgang
5 „Fail-Secure"-Türöffner (übliche Bauart für Haustüren)
6 „Fail-Safe"-Türöffner (seltene Bauart z.B. für Fluchtweg-Türen)
7 Türkontakt (z.B. Magnet-/Reedschalter)
Falls der Türöffner nicht über eine eingebaute Schutzdiode vor Spannungsspitzen
verfügt, so muss diese in der Nähe des Türöffners polungsrichtig angeschlossen wer-
den (nicht im Lieferumfang, z.B. Typ 1N4004 o.ä.).
1
2
3
4
5
6
7
9
