5.10.11 Funk-Rundsteuerempfänger anschließen

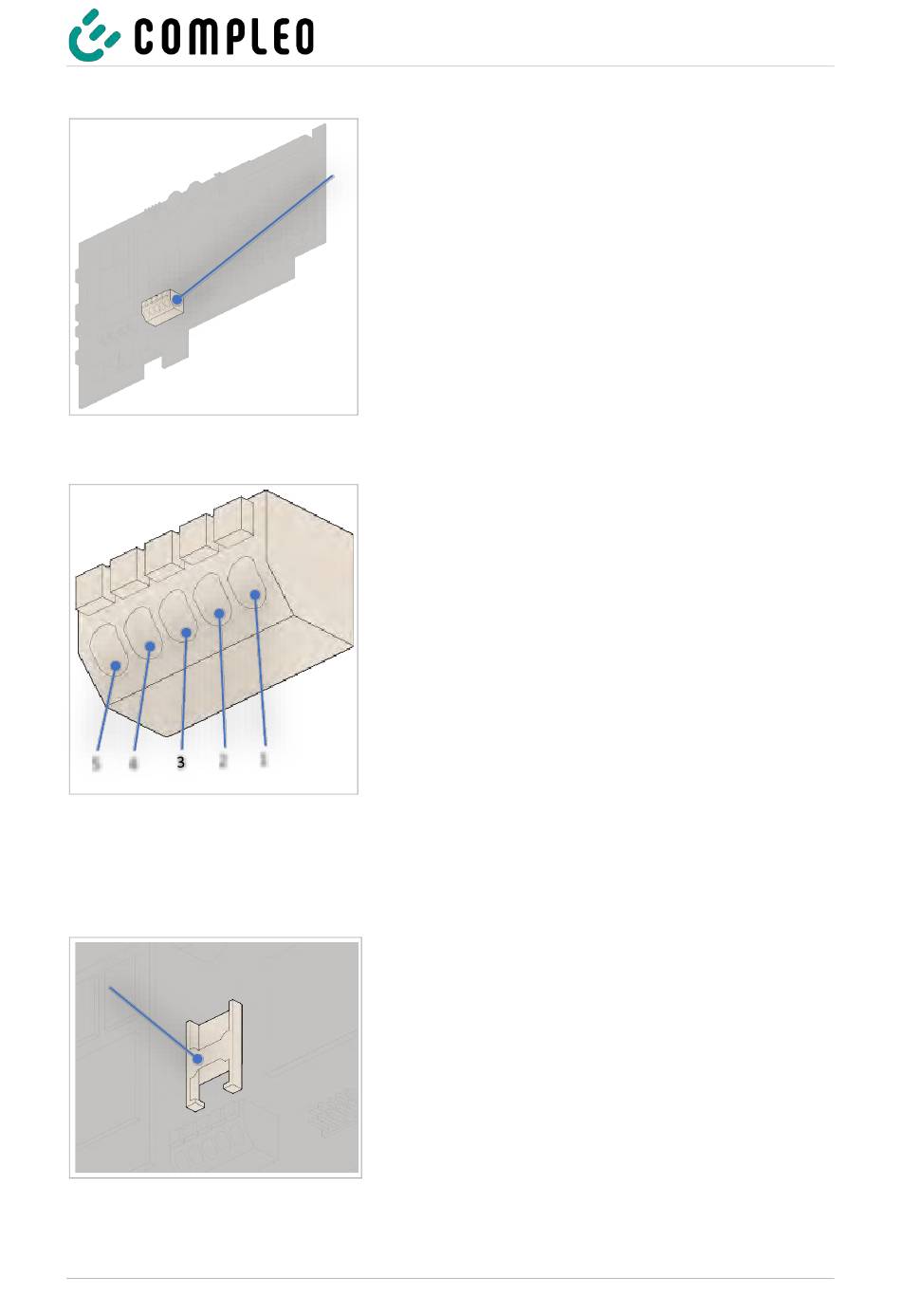

Abb. 25: Funkanschluss
2
4
5
Abb. 26: PIN-Belegung
Funkanschluss

5.10.12 SIM-Karte einsetzen (optional)

1
Abb. 27: SIM-Kartenleser
2022-11
1.
1
2.
Funktionen bei Klemmenbelegung (-> GND)
(1)
(2)
(3)
(4)
(5)
1
1.
A00AA12101.11 | 04
Rundsteuerleitung durch den vorgesehenen
Leitungskanal führen und mit den mitgelieferten
Kabelbindern fixieren.
Rundsteuerleitung an der Klemme (1) anschließen.
Eingang 1: 0% Ladeleistung
Eingang 2: 30% Ladeleistung
Eingang 3: 60% Ladeleistung
Eingang 4: 100% Ladeleistung
GND
SIM-Karte in den SIM-Kartenleser (1) einsetzen.
