5.6.1
SMC-Sockel aufstellen
Montagevoraussetzungen
•
Bodenbeschaffenheit mit ausreichender Tragfähigkeit
•
Mindestens 600 mm seitlicher Freiraum um das Ladesystem zur Wärmeabfuhr
•
Horizontale Ausrichtung der Auflagefläche
•
Sockelfüllmaterial (nicht im Lieferumfang)

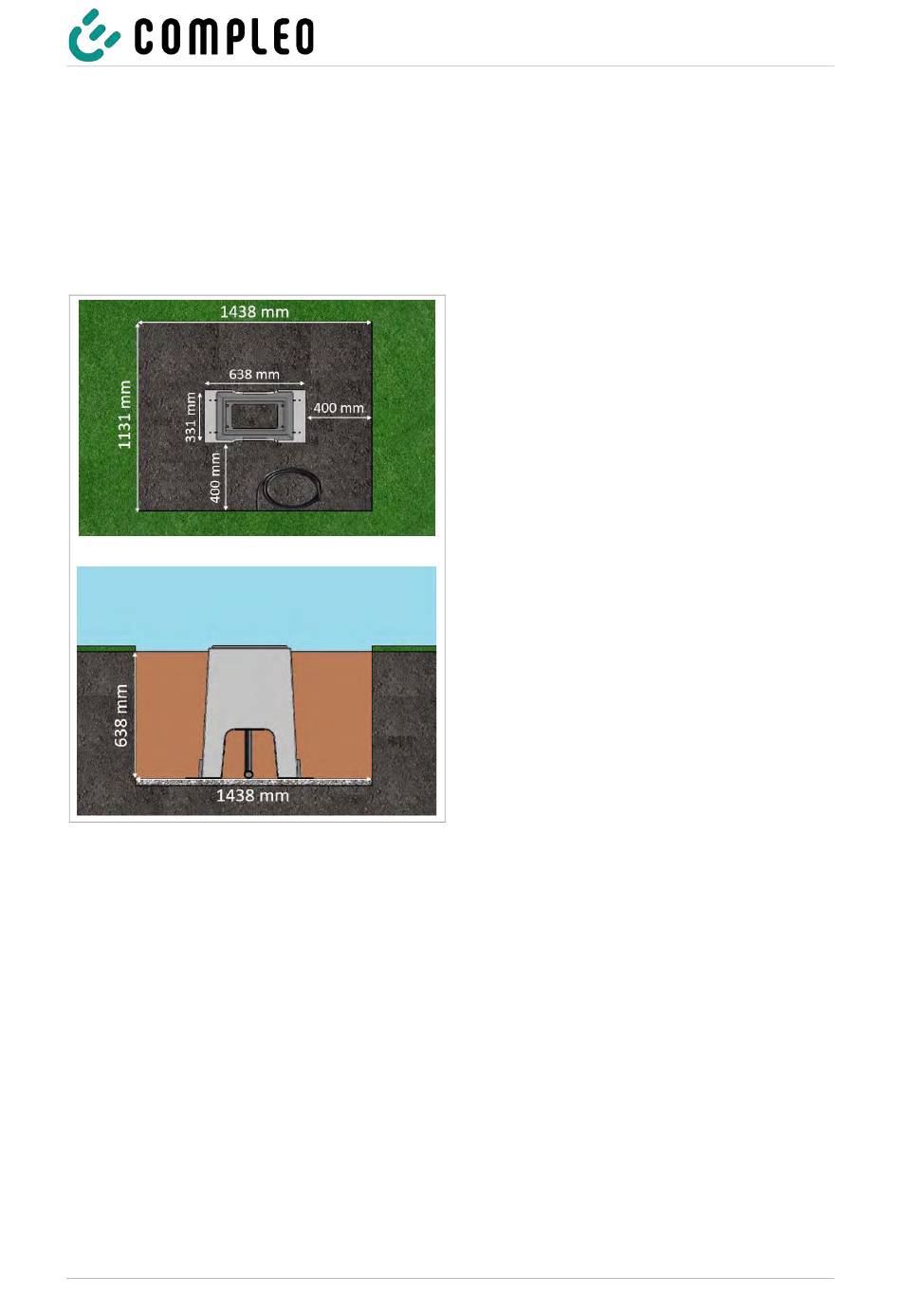

Abb. 6: Baugrube
6.
Obere Montagefläche des SMC-Sockels in alle Richtungen waagerecht ausrichten.
7.
Außenseiten des SMC-Sockels durch Auffüllen mit Erdaushub fixieren, auf Maßhaltigkeit
kontrollieren und Baugrube bis 300 mm unter Bodenniveau verfüllen. Sockelmitte freilassen!
8.
Im Bedarfsfall vor dem Auffüllen eine seitliche Magerbetonschicht von 150 mm Höhe um den
Sockel herum zur Fixierung einbringen.
9.
Erdaushub alle 200 mm Höhe verdichten.
10.
Außenseiten und Sockelmitte mit Sockelfüllmaterial bis auf Bodenniveau auffüllen.
2022-11
Durchführung der Montage
1.
Baugrube mit folgenden Maßen ausheben:
–
–
–
2.
Im Bedarfsfall (je nach
Bodenbeschaffenheit oder besonderer
örtlicher Gegebenheiten) eine plane
Betonfläche gießen. Dazu Baugrube
entsprechend vertiefen.
3.
SMC-Sockel in die Baugrube mittig
platzieren.
4.
Zuleitungen durch das Erdreich bis in die
Baugrube führen und durch die
Seitenaussparung in ausreichender Länge
(ca. 1800 mm) mittig im Sockel nach oben
aus der Grube führen.
5.
SMC-Sockel in der Baugrube in der Höhe
ausrichten, sodass die Sockeloberkante ca.
20 mm über die Erdoberkante
(Bodenniveau) herausragt.
A00AA12101.11 | 04
Breite: ca. 1150 mm
Länge: ca. 1450 mm
Tiefe: ca. 640 mm
29
