5.10.13 Gehäusedeckel aufsetzen
Montagematerial und Werkzeug
•
2 Schrauben TORX (4 x 16, V2A)
•
Bit TORX-TR20
•
Drehmomentschlüssel
•
Profilhalbzylinder-Schloss (Option)

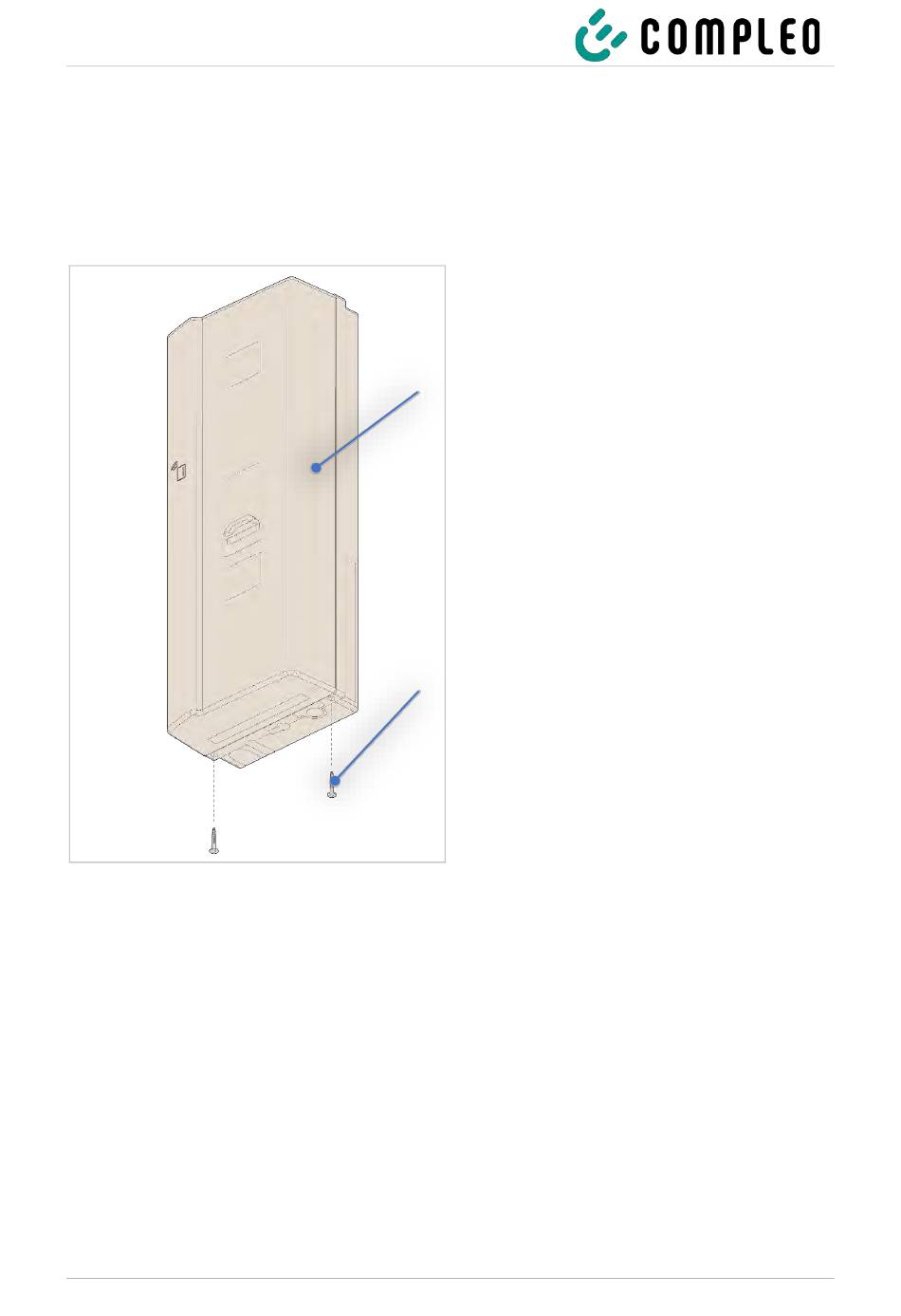

Abb. 28: Gehäusedeckel
48
(1)
Gehäusedeckel
(2)
Halteschraube mit Senkkopf
1.
Gehäusedeckel auf die obere Halteleiste
1
der Unterschale aufsetzen und nach unten
schließen. Dabei auf korrekten und festen
Sitz prüfen.
2.
Gehäusedeckel unten leicht andrücken, an
der Unterseite mit den mitgelieferten
Schrauben sichern, dabei auf die korrekten
Anzugsmomente achten (M = 1,5 Nm).
2
