Die Montage erfolgt auf Wänden mit geeigneter Tragfähigkeit.
Anschließend wird das Ladesystem unter Verwendung des im Lieferumfang enthaltenden
Befestigungsmaterial montiert und abschließend installiert.
Die genauen Maße und Gewichte des Ladesystems befinden sich in den entsprechenden Unterlagen im
Kapitel 13.1 Gehäusemaße, Seite 99.
Montagematerial und Werkzeug
•
Bohrmaschine
•
Steinbohrer Ø 8 mm
•
5 Holzschrauben (6 x 60, V2A) (Beipack)
•
5 Karosseriescheiben (DIN 9021 10,5 mm, V2A) (Beipack)
•
Steckschlüssel SW 10
•
Bit TORX-TR15
•
Bit TORX-TR20
•
Drehmomentschlüssel
5
4

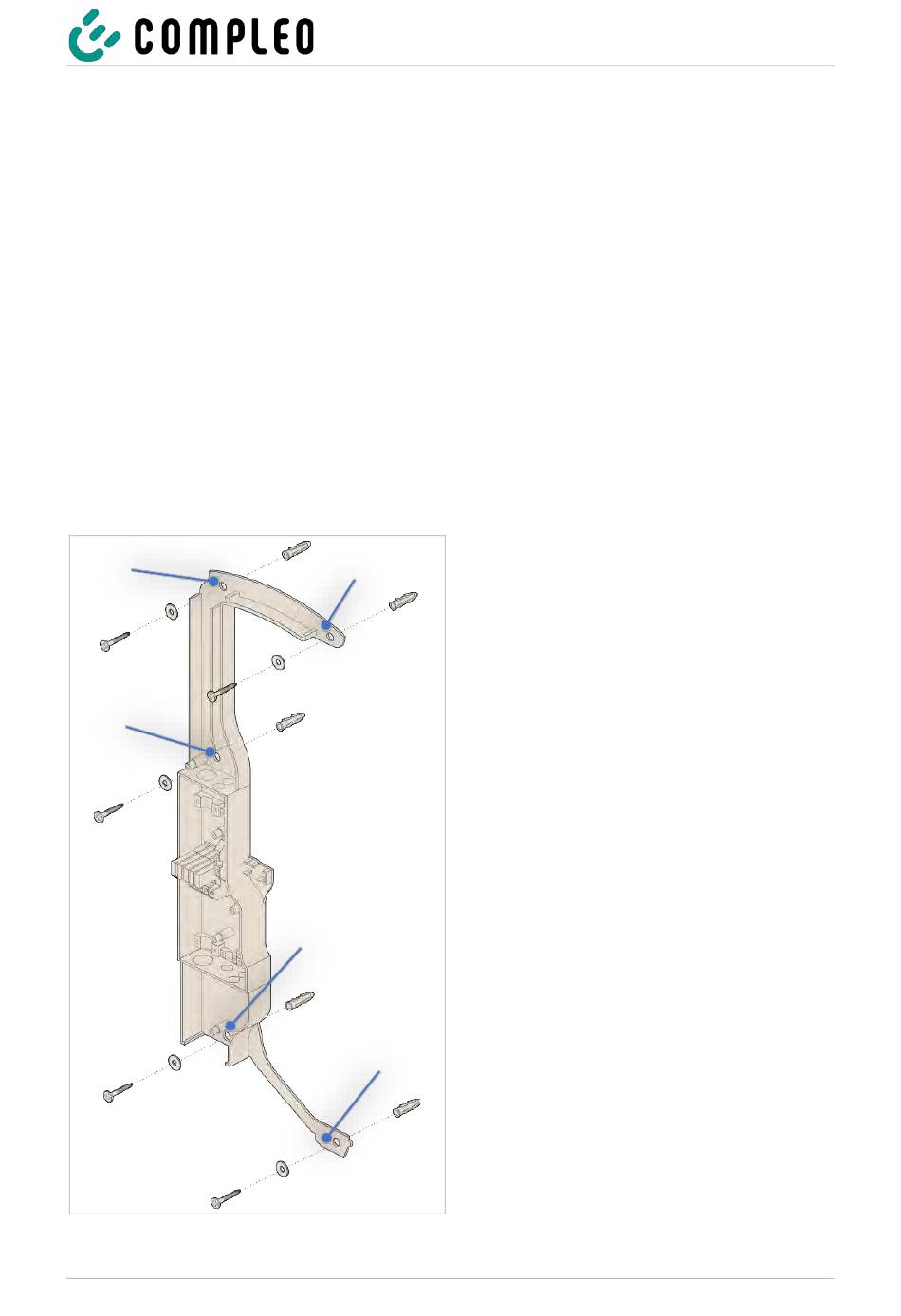

Abb. 16: Bohrlöcher
2022-11
1
2
3
A00AA12101.11 | 04
Durchführung der Montage
1.
Anschlusskasten an der ausgewählten
Position an die Wand anlegen und mit Hilfe
der eingebauten Libelle ausrichten.
2.
Bohrlöcher (1 – 5) anzeichnen.
3.
Bohrlöcher Ø 8 mm und 60 mm Tiefe
bohren.
4.
Bohrlochdübel Ø 8 mm einsetzen.
5.
Anschlusskasten mit Schrauben und
Karosseriescheiben an die Wand
montieren. Dabei die entsprechenden
Anzugsmomente beachten.
6.
Je nach Leitungsführung von oben oder
unten entsprechend die vorgestanzten
Durchführungen im Anschlusskasten
ausbrechen und entgraten.
39
