5.10 Wandmontage und Anschluss
ACHTUNG
Geräteschaden durch fehlerhafte Wandmontage
Zu große Unebenheiten an der Wandmontage-Fläche des Ladesystems führen zu Verspannungen
und können u. a. Montageprobleme verursachen.
•
Vor der Wandmontage prüfen (z. B. Wasserwaage) und sicherstellen, dass die vollständige
Wandmontage-Fläche des Ladesystems in allen Richtungen keine Unebenheiten größer als ±
3 mm aufweist.
•
Verunreinigungen an der Wand entfernen.
•
Mögliche Vertiefungen (z. B. durch Mauerfugen) und ähnliches an den Wandanlageflächen
durch geeignetes Material (z. B. Unterlegscheiben) ausgleichen.
•
Vorgegebene Verschraubungsreihenfolge in der Betriebsanleitung beachten.
5.10.1 Wandmontage
Montagevoraussetzungen
•
Wand mit ausreichender Tragfähigkeit, z.B. Mauerwerk oder Betonkonstruktion
•
Glatte Auflagefläche auf der Wand
•
Mindestens 600 mm seitlicher Freiraum um das Ladesystem zur Wärmeabfuhr
•
Mindestens 150 mm Abstand zur Gebäudedecke
•
Mindestens 900 mm Abstand zur Erdoberkante oder zum Boden.
6
3
4
5
2

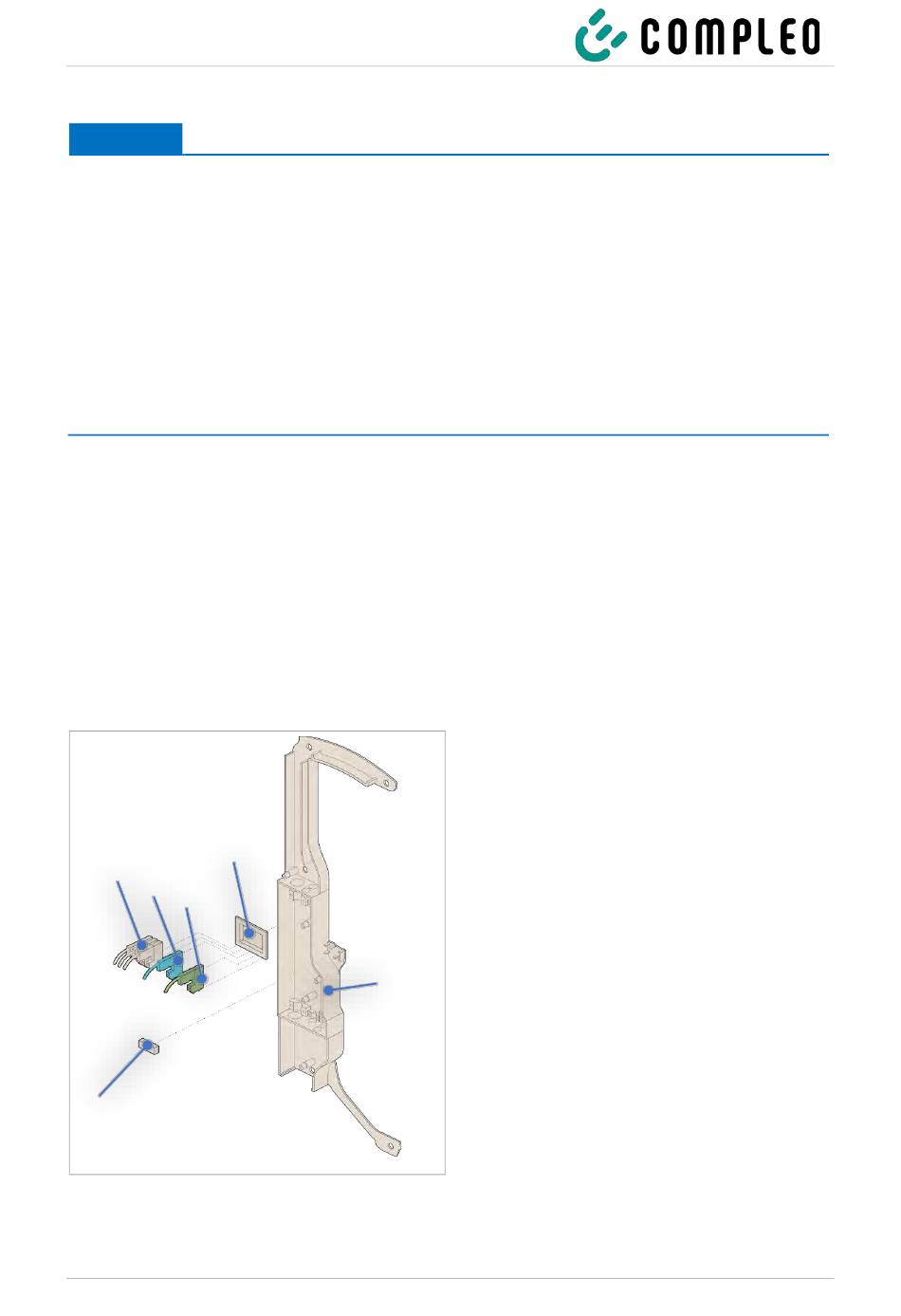

Abb. 15: Anschlusskasten
38
(1)
Anschlusskasten
(2)
Wasserwaage (Libelle)
(3)
Durchgangsklemme Außenleiter
(4)
Durchgangsklemme Neutralleiter
(5)
Durchgangsklemme Schutzerde
(6)
Kunststoff-Hutschiene Clips
1
A00AA12101.11 | 04
2022-11
