5.10.9 Potentialausgleich anschließen

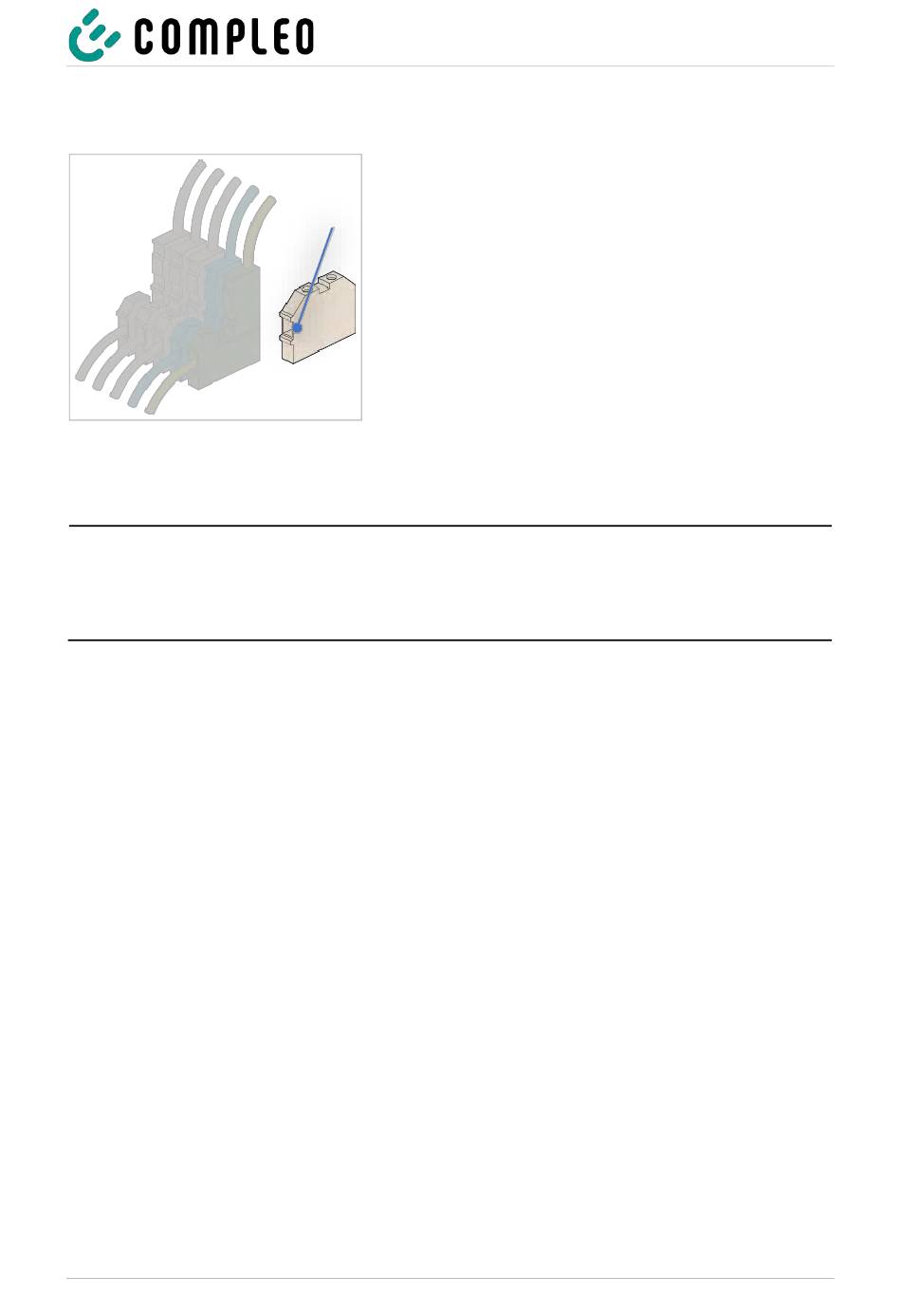

Abb. 23: Potentialausgleich Klemme
HINWEIS
Dieses Kapitel findet nur Anwendung bei Ladesystemen, die mit einem Überspannungsschutzgerät
Typ 1/2/3 – DIN EN 61643-11 ausgestattet sind und dessen Verwendung durch die lokalen Richtlinien
vorgeschrieben ist.
•
Siehe Kapitel 3.3 Technische Spezifikationen, Seite 17.
2022-11
1.
Potentialausgleichsleitung bis zur Klemme (1) führen,
ablängen, und den Mantel auf eine Länge von ca.
1
70 mm abisolieren.
2.
Die Ader 18 mm abisolieren.
3.
Leitung auf der externen Verdrahtungsseite
anschließen und sicherstellen, dass die
Klemmschrauben fest angezogen sind (M = 2,0 – 4,0
Nm).
A00AA12101.11 | 04
