5.4 Ladesystem entpacken
Werkzeug
•
Bit TORX-TR20

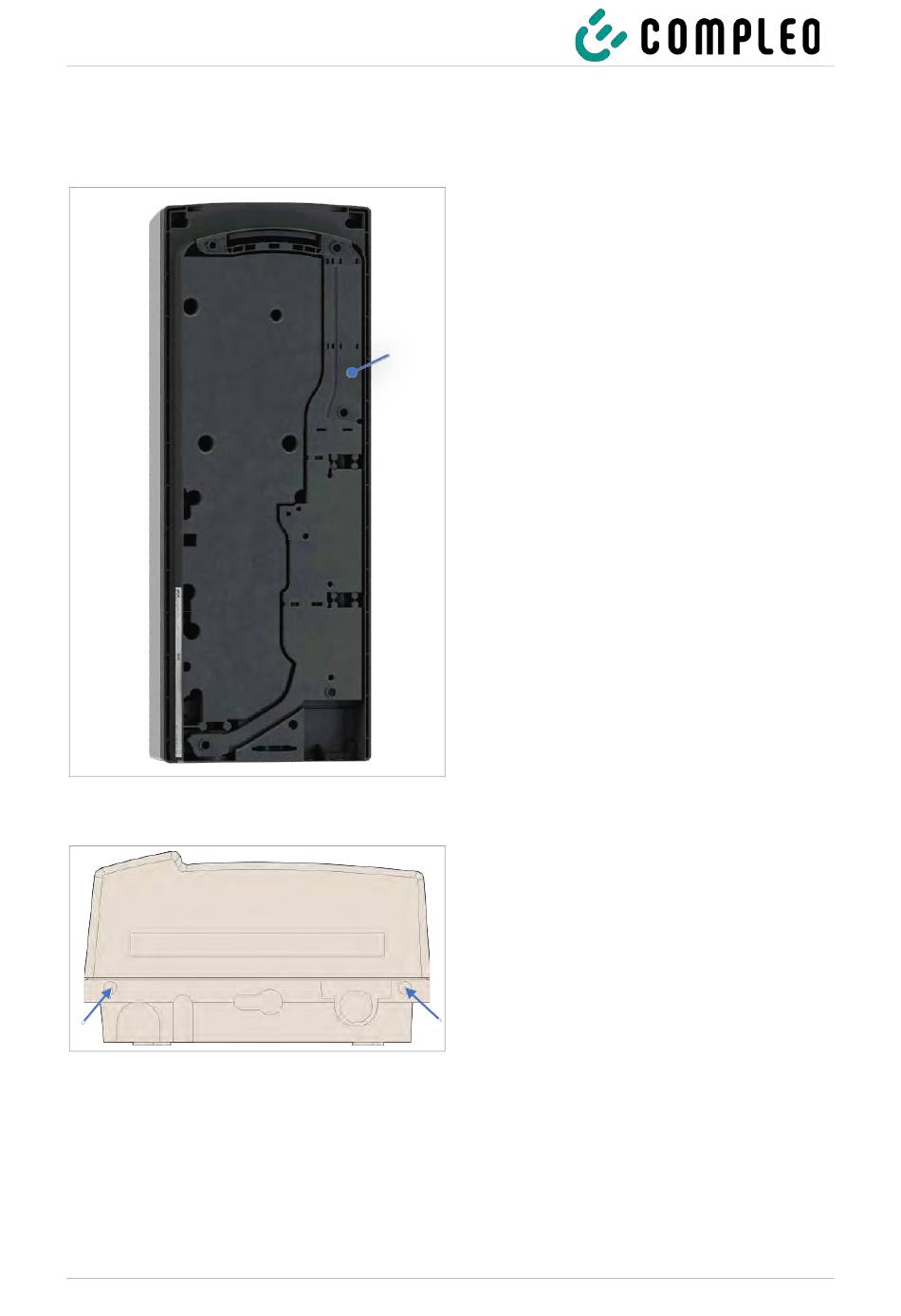

Abb. 3: SOLO Rückseite
Abb. 4: Sicherungsschrauben Gehäusedeckel
Siehe auch Kapitel 4.1 Transportinspektion, Seite 20.
26
1.
Verpackung öffnen und Beipack entfernen.
2.
Ladesystem aus der Verpackung nehmen
und mit der Vorderseite nach unten zum
Schutz vor Kratzern auf der
Faserformeinlage (Eierkarton) platzieren.
3.
Sicherungsklebestreifen zwischen
1
Anschlusskasten und Unterschale
entfernen.
4.
Anschlusskasten (1) unten anheben,
ausklinken und entnehmen.
5.
Ladesystem auf die Rückseite drehen und
ablegen.
6.
2 TORX-Schrauben an der Unterseite des
Gehäusedeckels mit Bit TORX-TR20 lösen
und entfernen.
7.
Gehäusedeckel am unteren Ende fassen,
leicht zum oberen Ende schieben, abheben
und entnehmen.
8.
Alle Bauteile und Beipacks sorgfältig
entnehmen, nach Bedarf sortieren und
platzieren.
A00AA12101.11 | 04
2022-11
