5.7.2
Stele montieren
Montagematerial und Werkzeug
•
Passende Verschraubung zu gewählter Bodenverankerung
•
4 Karosseriescheiben (DIN 9021 10,5 mm, V2A) (nicht im Lieferumfang)
•
Gabel- oder Ringschlüssel SW 17
•
Drehmomentschlüssel

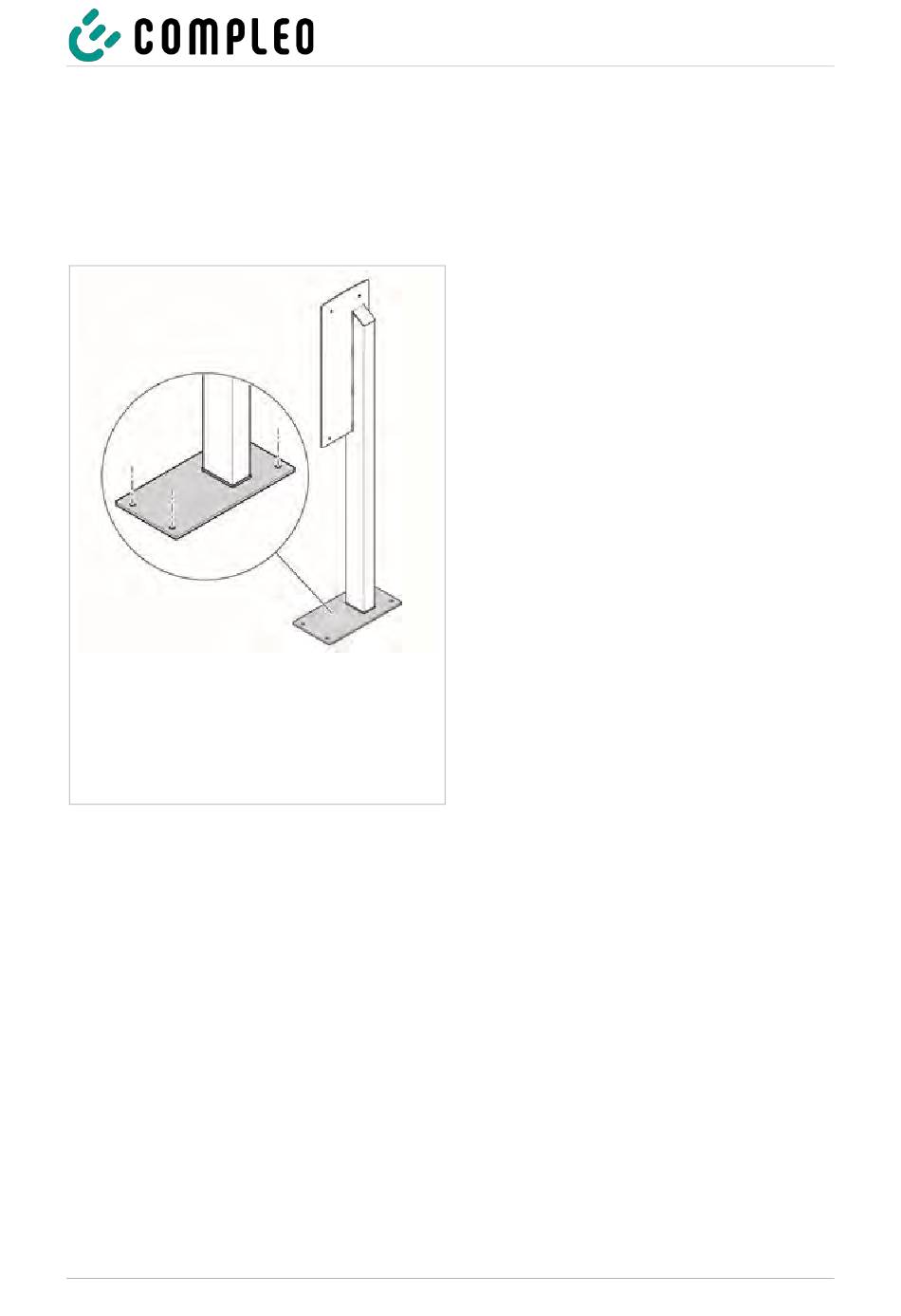

Abb. 12: Verschraubung
2022-11
Durchführung der Montage
1.
Stele über den eingebrachten
Bodenverankerungen platzieren. Dabei die
Zuleitungen sorgfältig weiter aus der
oberen Öffnung ziehen, um eine
Schlaufenbildung zu vermeiden.
2.
Stele ausrichten, sodass die
Befestigungslöcher mit den
Befestigungspunkten der
Bodenverankerungen übereinstimmen.
Dabei kontrollieren, dass keine Zuleitungen
gequetscht werden!
3.
Unterlegscheiben über den
Befestigungslöchern der Stele platzieren,
die Schraubbefestigungen durchstecken
und diese handfest anziehen.
4.
Verbindung und Stele auf korrekten Sitz
kontrollieren und die Verschraubungen
kreuzweise anziehen. Dabei die
entsprechenden Anzugsmomente
beachten!
