5.9 Anschlusskasten montieren (Doppelseitige Stele)
Montagematerial und Werkzeug
•
10 Zylinderschrauben mit Innensechskant (M8 x 60; V2A) (Beipack)
•
Inbusschlüssel IS6
•
Drehmomentschlüssel
4

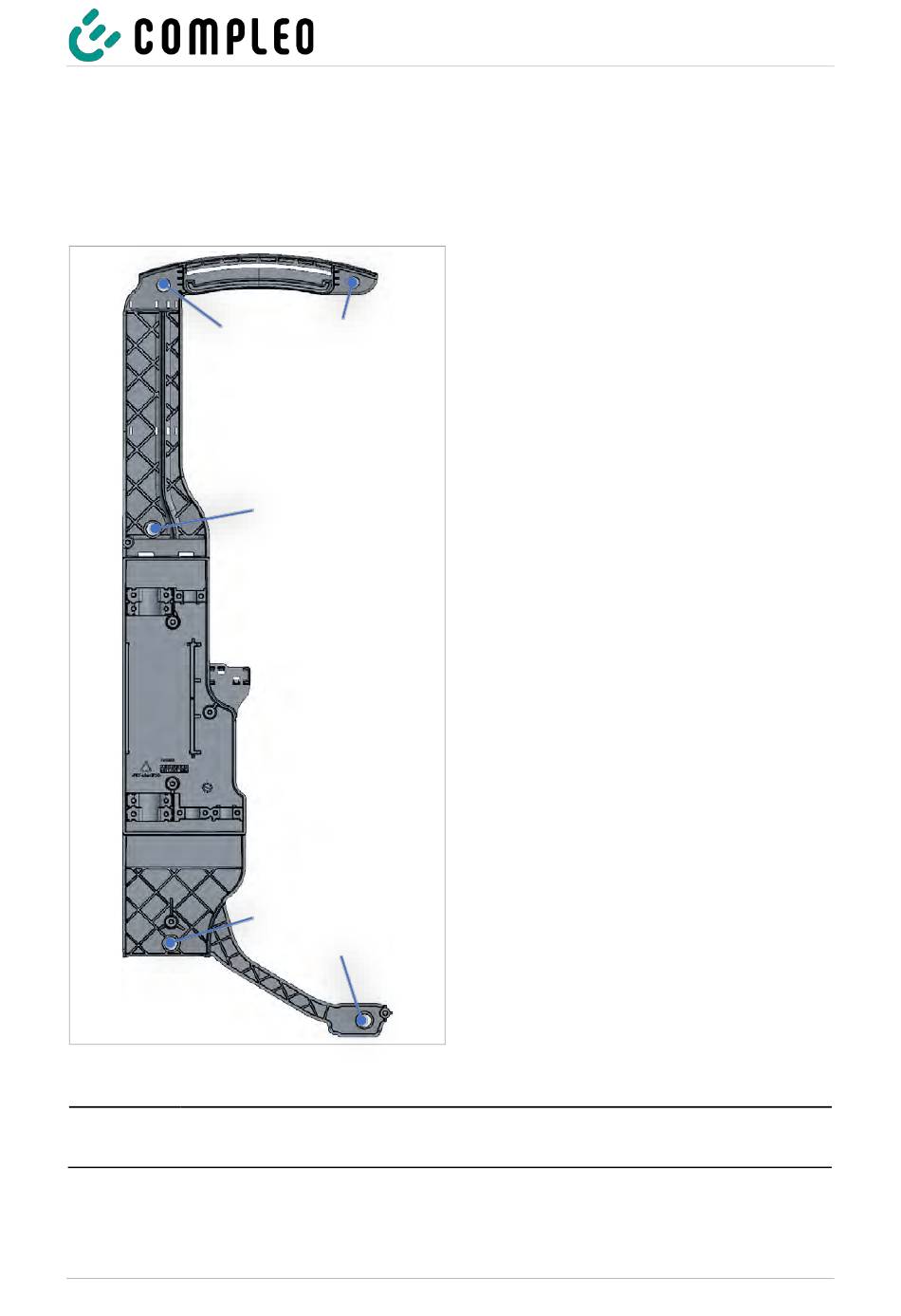

Abb. 14: Montagelöcher
HINWEIS
Die weiteren Schritte zu Montage und Anschluss des Ladesystems sind ab Kapitel 5.10.2 Externe
Versorgungsleitung, Seite 40 beschrieben
2022-11
5
3
2
1
A00AA12101.11 | 04
Durchführung der Montage
1.
Anschlusskasten auf der gewünschten Seite
der Stele an den vorhandenen
Befestigungslöchern der Befestigungsplatte
ausrichten und mit den Zylinderschrauben
auf der Stele fixieren.
2.
Zylinderschrauben handfest anziehen.
3.
Anschlusskasten auf korrekten Sitz
kontrollieren und die Zylinderschrauben in
der Reihenfolge 3-4-2-1-5 anziehen. Dabei
die entsprechenden Anzugsmomente
(M = 17 Nm) beachten!
4.
Die unteren vorgestanzten Durchführungen
im Anschlusskasten ausbrechen und
entgraten.
