5.10.10 Ethernetleitung anschließen
ACHTUNG
Beim Anschluss der LSA-Klemmen darf der Mindestquerschnitt der einzelnen Litzen des Netzwerkkabels
AWG 26 nicht unterschreiten. Bei der Nutzung von einem kleineren Querschnitt als AWG 26 kann nicht
sichergestellt werden, dass eine Verbindung aufgebaut werden kann.
HINWEIS
Als netzseitig zu nutzende Netzwerkleitung empfehlen wir die Nutzung des Kabels mit der folgenden
Bezeichnung und Artikelnummer:
•
Bezeichnung: HELUKAT 600E S/FTP PVC
•
Artikelnummer: 802167, S/FTP 4x2xAWG23/1 PVC (S-STP)
1

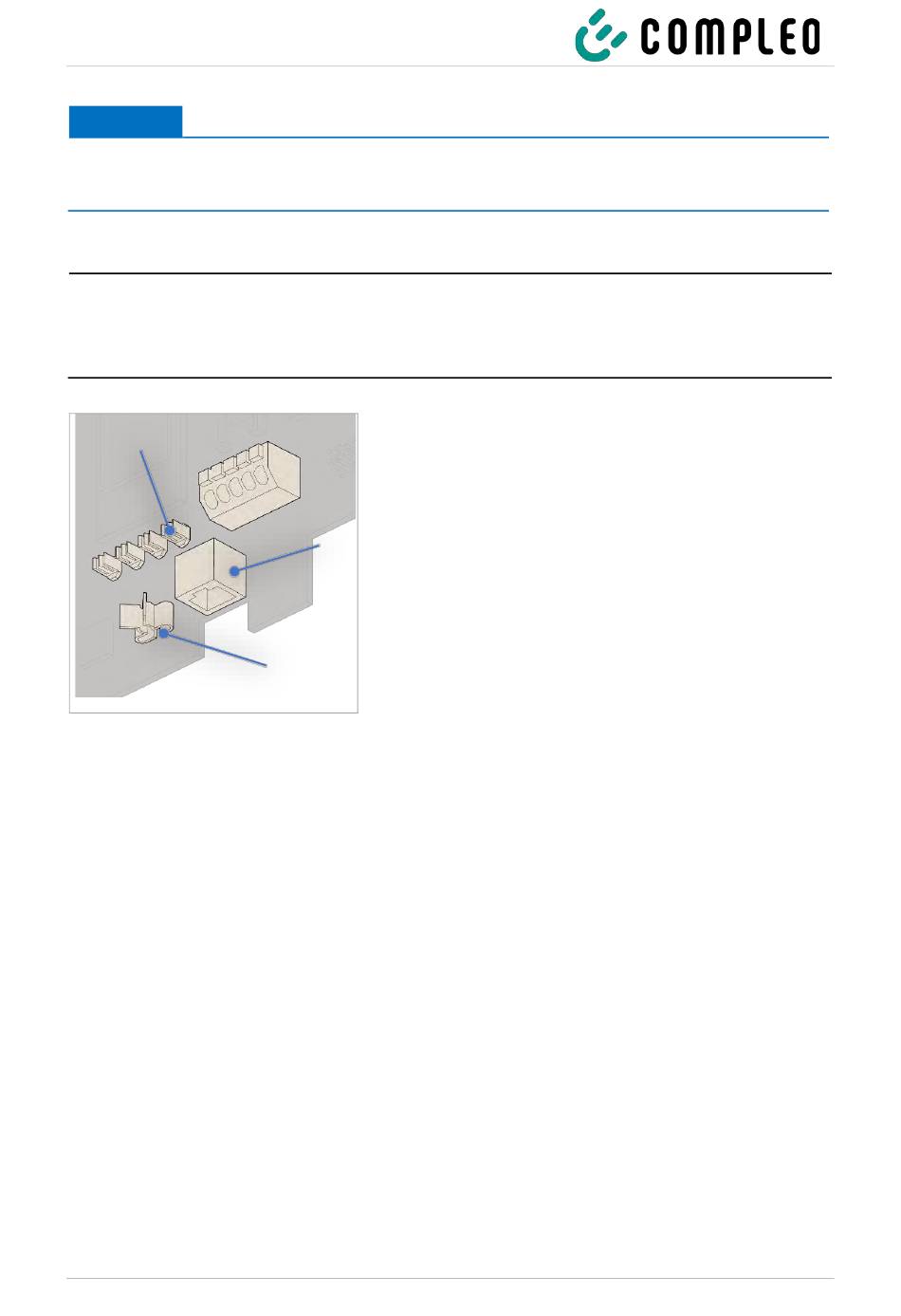

Abb. 24: Anschluss
Ethernetverbindung
3.
Datenverbindungsleitung oberhalb der Schirmklemme abisolieren.
4.
Adernpaare der Datenverbindungsleitung analog des Auflageschemas auf der anderen Seite der
Leitung und der Farbkodierung auf die LSA-Schneidklemme (1) mit dem Anlegewerkzeug
auflegen.
46
Anschluss über RJ45-Steckdose:
1.
Konfektionierte Netzwerkleitung oder
Datenverbindungsleitung durch den vorgesehenen
Leitungskanal führen und mit den mitgelieferten
Kabelbindern fixieren.
2
2.
RJ45-Stecker auf die Datenleitung krimpen oder
konfektionierte Netzwerkleitung verwenden und an die
RJ-Steckdose (2) anschließen.
Anschluss über LSA-Klemme:
3
1.
Datenverbindungsleitung durch den vorgesehenen
Leitungskanal führen und mit den mitgelieferten
Kabelbindern fixieren.
2.
Isolierungsmantel der Datenverbindungsleitung bis
kurz unterhalb der Schirmklemme (3) bis auf den
Geflechtschirm entfernen und die Leitung in die
Klemme eindrücken. Dabei auf guten Kontakt der
Abschirmung mit der Klemme achten.
