5.7.1
Bodenverankerung einbringen
HINWEIS
Die Ausführung der Bodenverankerung muss der Untergrundbeschaffenheit und/ oder besonderen
örtlichen Gegebenheiten angepasst sein.
Die nachfolgende Beschreibung der Montage ist daher nur exemplarisch. Es wird nicht detailliert auf
örtliche Gegebenheiten eingegangen. Abweichende Vorgehensweisen dürfen nur von fachkundigen
Personen veranlasst werden.
Montagevoraussetzungen
•
Bodenbeschaffenheit mit ausreichender Tragfähigkeit und Ebenheit
•
Mindestens 600 mm seitlicher Freiraum um das Ladesystem zur Wärmeabfuhr
•
Verlegte Zuleitung
Montagematerial und Werkzeug
•
Je nach Bodenbeschaffenheit 4 geeignete Bodenanker (z. B. Spreiz- oder Injektionsanker) mit
Gewindebolzen M10 oder Innengewinde M10 (nicht im Lieferumfang)
•
Geeignetes Bohrwerkzeug
1

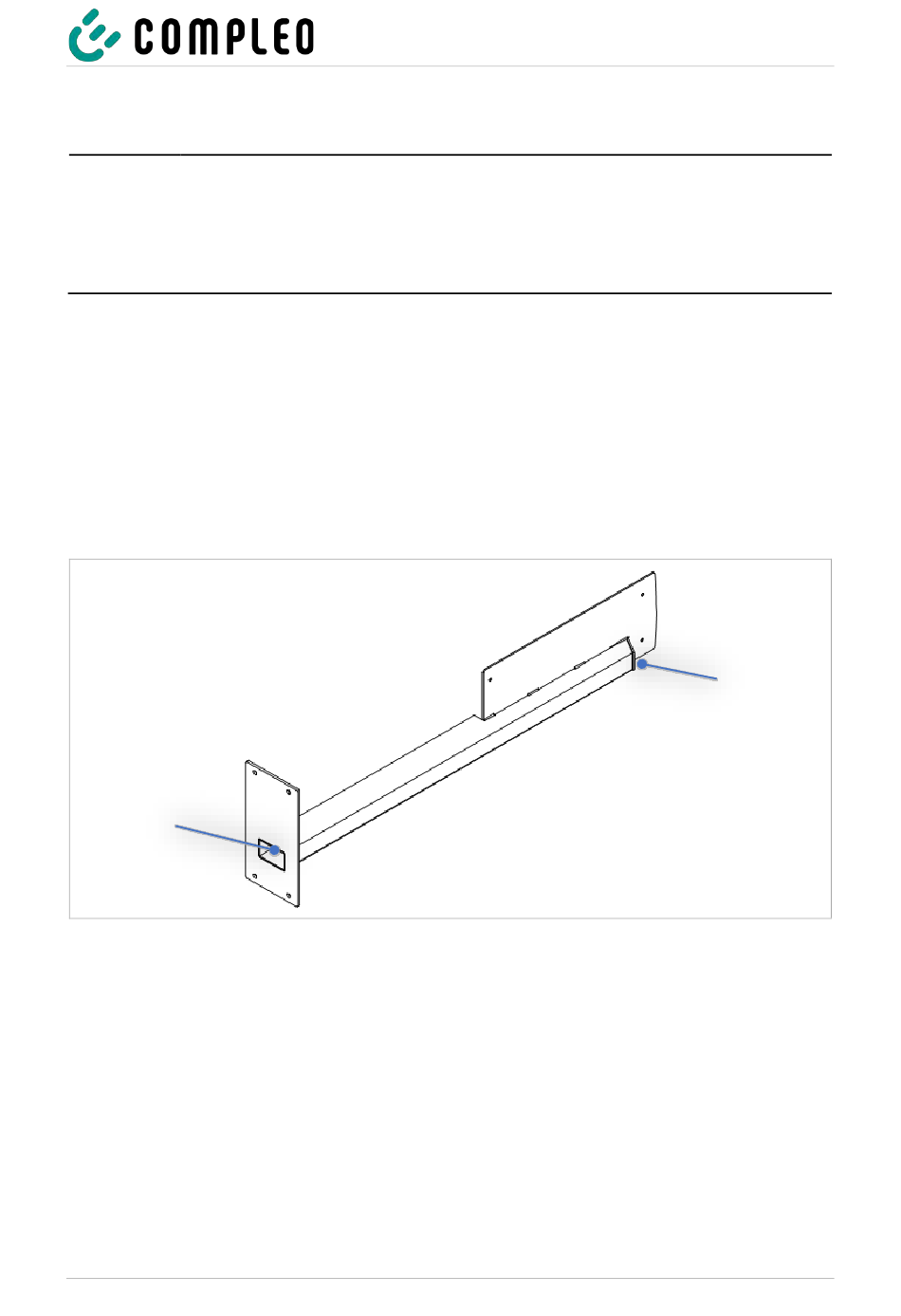

Abb. 10: Zuleitungsführung
Durchführung der Montage
1.
Stele so nah wie möglich an der Montagestelle flach auf den Boden legen.
2.
Vorbereitete Zuleitungen durch die Bodenöffnung (1) des Sockels in die Stele führen und durch
das Standrohr bis zur oberen Öffnung schieben (2).
3.
Zuleitungen so weit wie nötig aus der oberen Öffnung ziehen.
2022-11
A00AA12101.11 | 04
