5.10.6 Zugentlastungen
1
2

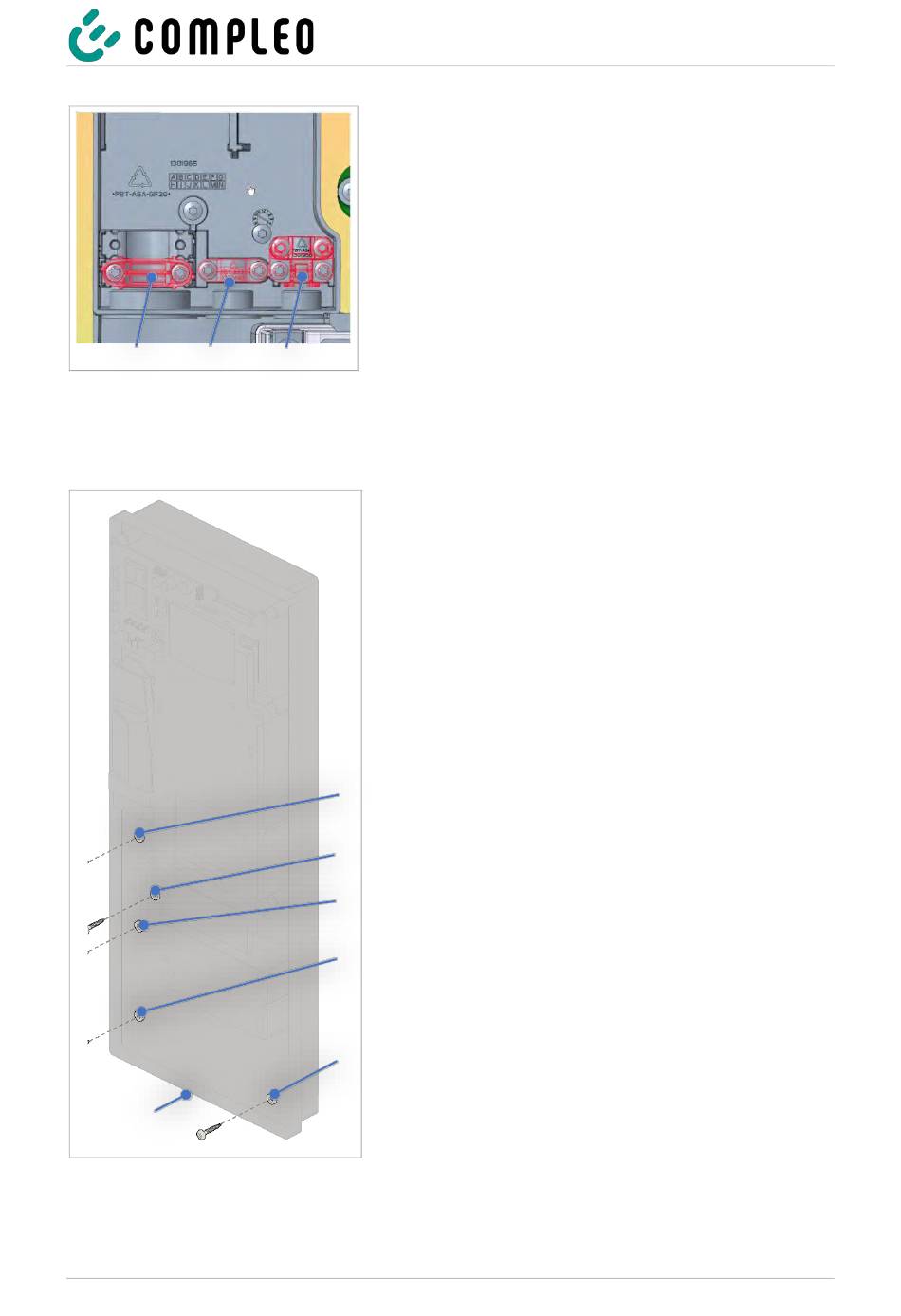

Abb. 19: Zugentlastungen
5.10.7 Unterschale montieren
6
Abb. 20: Unterschale
Befestigungspunkte
2022-11
(1)
Zugentlastung externe Versorgungsleitung
(2)
Zugentlastung Ausgleichpotential
(3)
Zugentlastungen Netzwerk- und Steuerleitungen
3
1.
Anzuschließende Leitungen durch die dafür
vorgesehenen Öffnungen in der Unterschale führen.
2.
Unterschale im 45°-Winkel auf die Halteleiste des
Anschlusskastens einhängen und langsam abwärts bis
zur Wandauflage schwenken. Dabei auf den korrekten
und vollständigen Sitz der Unterschale achten.
3.
Unterschale mit den mitgelieferten Schrauben
(Linsenkopf 4 x 12 mm) in Befestigungslöchern (2) und
(3) gegen Herabfallen vorläufig sichern.
4.
Untere Beleuchtungsleiste (6) linksseitig ausklinken,
damit das Befestigungsloch (1) zugänglich ist.
1
5.
Alle 5 Befestigungsschrauben (1 – 5) vollständig
eindrehen. Dabei das korrekte Drehmoment beachten
(M = 1,5 Nm).
2
6.
Untere Beleuchtungsleiste wieder einklinken.
3
7.
Für das optional mitgelieferte Profilhalbzylinder-
Schloss die dafür vorgestanzte Öffnung an der
Unterseite der Unterschale vor dem Aufsetzen
4
ausbrechen und entgraten.
5
