5.8 Anschlusskasten montieren (Einseitige Stele)
Montagematerial und Werkzeug
•
5 Sperrzahnmuttern (M8, V2A) (Beipack)
•
Steckschlüssel SW 13
•
Drehmomentschlüssel

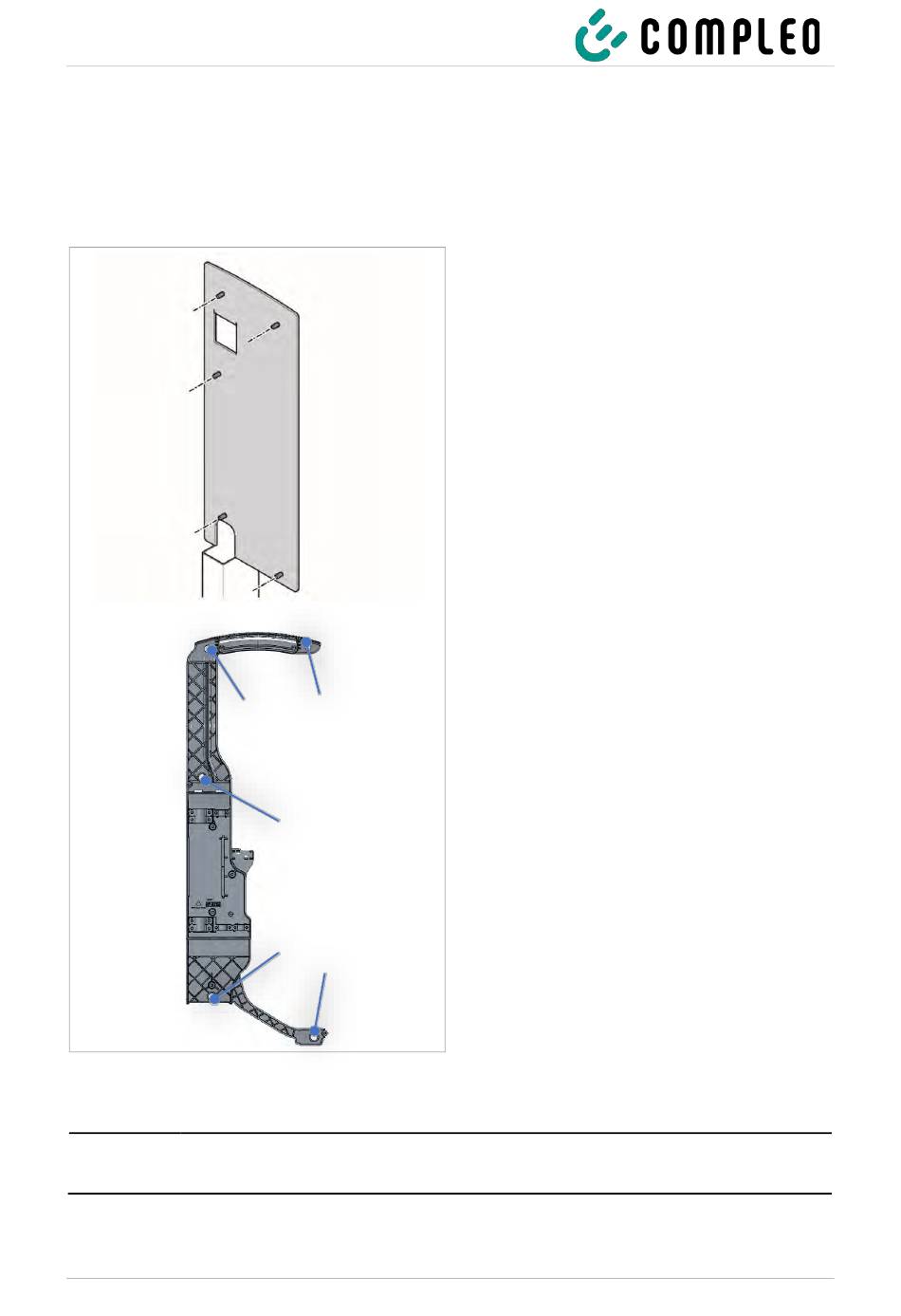

Abb. 13: Montagelöcher
HINWEIS
Die weiteren Schritte zu Montage und Anschluss des Ladesystems sind ab Kapitel 5.10.2 Externe
Versorgungsleitung, Seite 40 beschrieben
36
4
5
3
2
1
A00AA12101.11 | 04
Durchführung der Montage
1.
Anschlusskasten auf die 5 vorhandenen
Gewindebolzen der Stele aufstecken.
2.
Muttern auf die Gewindebolzen drehen
und handfest anziehen.
3.
Anschlusskasten auf korrekten Sitz
kontrollieren und die Muttern in der
Reihenfolge 3-4-2-1-5 anziehen. Dabei die
entsprechenden Anzugsmomente
(M = 17 Nm) beachten!
4.
Die unteren vorgestanzten Durchführungen im
Anschlusskasten ausbrechen und entgraten.
2022-11
