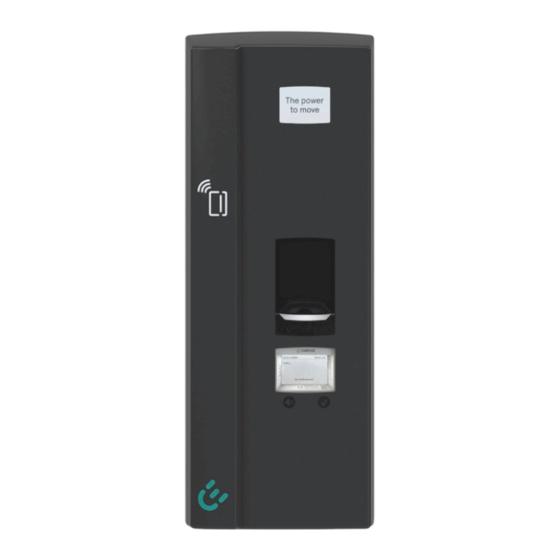

Compleo SOLO Premiumline Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Compleo Anleitungen
  4. Ladegeräte für Autobatterien
  5. SOLO Premiumline
  6. Betriebsanleitung

Compleo SOLO Premiumline Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Betriebsanleitung
SOLO Premiumline
AV08-2.11/SAM®/HC2
Artikelnummer: i00010428
Issue: 2024-10
Revision: 01
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Compleo SOLO Premiumline

Inhaltszusammenfassung für Compleo SOLO Premiumline

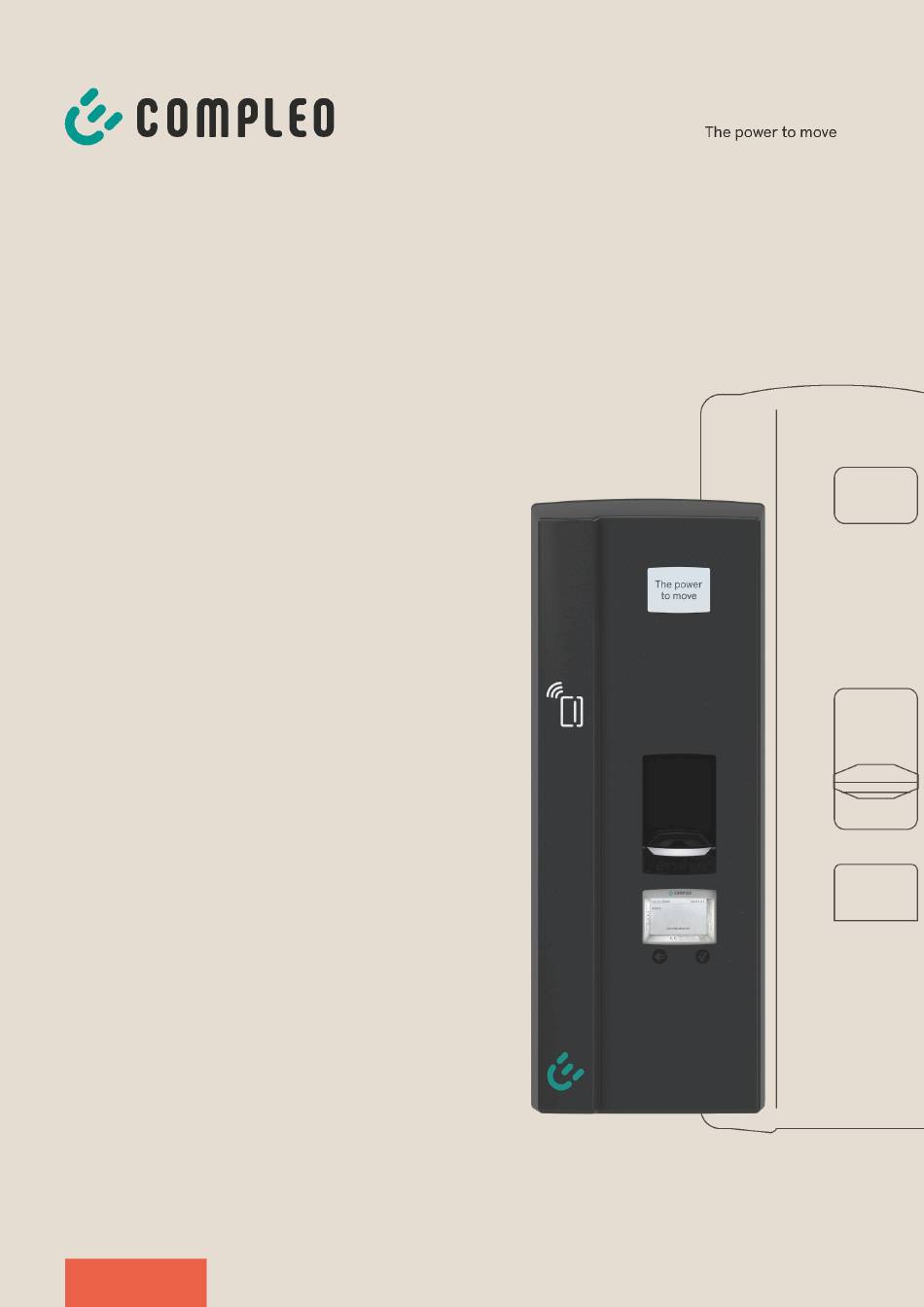

  • Seite 1 Betriebsanleitung SOLO Premiumline AV08-2.11/SAM®/HC2 Artikelnummer: i00010428 Issue: 2024-10 Revision: 01...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Zu dieser Anleitung..........................Weitergehende Vorschriften........................Darstellungskonventionen........................... Abkürzungen..............................Standorte und Kontaktinformationen....................... 10 2 Sicherheit ............................11 Warnhinweise ..............................2.1.1 Abschnittsbezogene Warnhinweise....................12 2.2 Bestimmungsgemäße Verwendung ......................12 2.3 Vorhersehbare Fehlanwendung......................... 12 2.4 Sicherheitstechnische Hinweise für den Benutzer ................12 2.5 Personalqualifikation............................
  • Seite 4 Inhaltsverzeichnis 5.6 Montage auf Stele mit SMC-Sockel ......................28 5.6.1 SMC-Sockel aufstellen........................29 5.6.2 Stele montieren..........................30 5.7 Montage auf Stele mit Asphalt- oder Betonuntergrund-Befestigung..........31 5.7.1 Bodenverankerung einbringen...................... 32 5.7.2 Stele montieren..........................33 5.8 Anschlusskasten montieren (Einseitige Stele) ..................34 5.9 Anschlusskasten montieren (Doppelseitige Stele)..................
  • Seite 5 Inhaltsverzeichnis 7.7.9 Lastmanagement ..........................63 7.8 Ladedaten ..............................65 7.8.1 Ladedaten exportieren........................66 7.9 RFID-Liste ..............................66 7.9.1 Anlernmodus ............................ 66 7.9.2 Eintrag hinzufügen ........................... 66 7.9.3 Gruppen ............................67 7.10 Sichern & Wiederherstellen........................68 7.10.1 Sichern............................... 68 7.10.2 Wiederherstellen ..........................69 7.10.3 Auf Werkseinstellungen zurücksetzen ..................
  • Seite 6 Inhaltsverzeichnis 10.3 Compleo-spezifisch ............................. 85 11 Instandhaltung............................. 88 11.1 Wartungsplan..............................89 11.1.1 Automatischer RCD-Test ....................... 89 11.2 Instandsetzung und Reparatur........................90 11.3 Reinigung................................ 91 12 Außerbetriebnahme, Demontage und Entsorgung ................92 12.1 Entsorgung ..............................92 12.1.1 Entsorgungshinweise........................93 13 Speicher- und Anzeigemodul SAM...................... 94 14 Anlagen ..............................

  • Seite 7: Zu Dieser Anleitung

    Es gelten zusätzlich zu den Hinweisen in dieser Anleitung die örtlichen Unfallverhütungsvorschriften und die nationalen Arbeitsschutzbestimmungen. Abbildungen dienen dem grundsätzlichen Verständnis und können von der tatsächlichen Ausführung des Ladesystems abweichen. Weitere Informationen zum Produkt: https://www.compleo-charging.com/produkte/ document-center. 1.1 Weitergehende Vorschriften Der Betreiber muss sicherstellen, dass das Produkt ordnungsgemäß installiert und bestimmungsgemäß...
  • Seite 8 Zu dieser Anleitung – Unterpunkt – Unterpunkt 1. Handlungsanweisung (Schritt) 1 2. Handlungsanweisung (Schritt) 2 ð Zusatzhinweise zum vorangehenden Schritt (1) Positionsnummer in Abbildungen und Legenden (2) Fortlaufende Positionsnummer (3)… Verweis (Beispiel): Siehe "Kapitel 6.5, Seite 27" INFORMATION Eine Information enthält Anwendungstipps, jedoch keine Warnungen vor Gefährdungen. i00010428 | 01 2024-10...

  • Seite 9: Abkürzungen

    Zu dieser Anleitung 1.3 Abkürzungen Abkürzung Erklärung Wechselstrom (en.: Alternating Current) Bodenmontage auf Fertigsockel oder tragfähigem Untergrund kombiniertes Ladesystem (en.: Combined Charging System) Abkürzung für Steckerbezeichnung: CHAdeMO Kabelmanagement-System (en.: Cable Management System) Ladepunktbetreiber (en.: Charge Point Operator) Gleichstrom (en.: Direct Current) Elektronischer Haushaltszähler Eichrechtskonforme Abrechnung Elektromagnetische Verträglichkeit...

  • Seite 10: Standorte Und Kontaktinformationen

    Zu dieser Anleitung 1.4 Standorte und Kontaktinformationen Compleo Charging Solutions GmbH & Co. KG +49 231 53492370 Ezzestraße 8 info@compleo-cs.com 44379 Dortmund, Germany compleo-charging.com Compleo Charging Solutions UK Ltd. +44 1235 355189 The Lambourn, Wyndyke Furlong hello.uk@compleo-cs.com Abingdon, OX14 1UJ, United Kingdom compleocharging.co.uk...

  • Seite 11: Sicherheit

    Sicherheit 2 Sicherheit Zur Betriebssicherheit der Ladeeinrichtung und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse müssen nachfolgend aufgeführte Informationen und Sicherheitshinweise zum Betrieb des Gerätes unbedingt beachtet werden. Reparaturarbeiten am Gerät dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.

  • Seite 12: Abschnittsbezogene Warnhinweise

    Sicherheit 2.1.1 Abschnittsbezogene Warnhinweise Abschnittsbezogene Warnhinweise beziehen sich auf ganze Kapitel, einen Abschnitt oder mehrere Absätze innerhalb dieser Anleitung. Abschnittsbezogene Warnhinweise werden wie folgt dargestellt (Beispiel Warnung): WARNUNG Art und Quelle der Gefahr Mögliche Folgen bei Nichtbeachten der Gefahr. Maßnahmen zur Vermeidung der Gefahr. 2.2 Bestimmungsgemäße Verwendung Das Ladesystem ist ausschließlich zum Aufladen von Elektrofahrzeugen bestimmt.

  • Seite 13: Personalqualifikation

    2.6 Gefahren und Restrisiken HINWEIS Compleo Ladesysteme enthalten in Gesamtheit keine SVHCs (besonders besorgniserregende Stoffe) in einer Konzentration von mehr als 0,1 % (w/w), bezogen auf die einzelne Ladestation. Einzelne Komponenten können jedoch SVHCs in Konzentrationen > 0,1 % (w/w) enthalten.

  • Seite 14: Falsche Handhabung

    Sicherheit 2.6.2 Falsche Handhabung – Das Ziehen am Ladekabel kann zu Kabelbrüchen und Beschädigungen führen. Ladekabel nur direkt am Stecker aus der Steckdose ziehen. – Die Verwendung von Verlängerungsleitungen ist nicht zulässig. Um die Gefahr von Stromschlag oder Kabelbrand zu vermeiden, darf immer nur ein Ladekabel zur Verbindung von Elektrofahrzeug und Ladesystem verwendet werden.

  • Seite 15: Transport, Verpackung Und Lagerung

    Transport, Verpackung und Lagerung 3 Transport, Verpackung und Lagerung 3.1 Lieferkontrolle Die Lieferung des Produktes erfolgt je nach Typ und Umfang stehend oder liegend in einer angemessenen Transport- und Schutzverpackung. Es werden luftgepolsterte Schutzfolien und/ oder Kartonagen verwendet. Diese Materialien können während der späteren Montage auch als Unterlage genutzt werden.

  • Seite 16: Lagerbedingungen

    Transport, Verpackung und Lagerung 3.3 Lagerbedingungen Die Lagerung sollte in derselben Lage erfolgen, in der auch der Transport erfolgt ist. Ist dies aus unbestimmten Gründen nicht möglich, sollte die Lagerung in der Montagelage des Produktes erfolgen. – Umgebungstemperatur für die Lagerung: -25 °C bis +50 °C –...

  • Seite 17: Produktbeschreibung

    Das Ladesystem besitzt einen Ladepunkt, an dem geladen werden kann. 4.1 Aufbau Die Abbildung zeigt ein Ladesystem des Typs Solo Premiumline SAM HC2 11 AV08-2.11 mit AO2-Steckdose bzw. festmontierter Ladeleitung und Ladestecker Typ 2. Der Lieferumfang ist im Kapitel 3.2 Lieferumfang, Seite 15 dargestellt.

  • Seite 18: Serienetikett

    Produktbeschreibung 4.2 Serienetikett Auf dem Ladesystem ist ein Serien-Etikett angebracht. Die folgende Abbildung zeigt die beispielhafte Anordnung der Informationen auf einem Serien-Etikett: Über das Serienetikett sind die folgenden Angaben identifizierbar: Materialnummer Artikelnummer Piktogramme (Sicherheit, Betriebsanleitung, Entsorgung) Seriennummer Fertigungsort Metrologie-Kennzeichnung, Konformitätsbewertungsstelle Genauigkeitsklasse des Messgerätes nach EN 50470 Kalenderwoche und Jahr der Herstellung Nummer der Baumusterprüfbescheinigung...

  • Seite 19: Technische Spezifikationen

    Produktbeschreibung 4.3 Technische Spezifikationen 4.3.1 Allgemeines Ladesystem Solo Premiumline SAM HC2 11 AV08-2.11 Artikelnummer i00010428 Ausstattung (Variantenkürzel) A15AF12102.11 Ladestandard Mode 3/ IEC 61851 4.3.2 Anschlüsse Netzanschluss Klemmen Anschlussquerschnitt max. starr: 10 mm²; flexibel: 6 mm² (mit und ohne Aderendhülse) 6),1) Potentialausgleich max.

  • Seite 20: Elektrische Kenndaten

    Produktbeschreibung 4.3.3 Elektrische Kenndaten Netzspannung 230 V/ 400 V Netzfrequenz 50 Hz Netzform TT/ TN Schutzklasse Überspannungskategorie Nennstrom max. 16 A Ladespannung 400 V/ 3~ Ladeleistung max. 11 kW Ladestrom 16 A/ 3~ Ladeschnittstelle/n 1 x Typ 2 Ladestecker mit Ladeleitung 4.3.4 Schutzeinrichtungen C20 A RCCB: 40 A/0,03 A, Typ A;...

  • Seite 21: Mechanische Daten

    Produktbeschreibung 4.3.6 Mechanische Daten Gehäuse verschraubt; Polycarbonat (PC); DIN EN 61439-(1...7) Abmessungen (H x B x T) 663 x 253 x 148 mm Stoßfestigkeitsgrad IK 08 Schutzart IP54 Gewicht max. 10,5 kg 4.3.7 Kommunikationsschnittstellen Datenverbindung LTE Modem für Mini-SIM Karte (Frequenz/ Sendeleistung) (800 MHz, 900 MHz, 1800 MHz, 2100 MHz, 2600 MHz/ 23.0 ±1 dBm)

  • Seite 22: Rechtsvorschriften

    Produktbeschreibung 4.3.8 Rechtsvorschriften 2014/53/EU (Funkanlagenrichtlinie) 2011/65/EU (RoHS-Richtlinie) 2001/95/EG (Richtlinie zur allgemeinen Produktsicherheit) 2012/19/EU (WEEE-Richtlinie) (EU) 2019/1021 (EU-POP-Verordnung) (EU) 1907/2006 (REACH-Verordnung) SVHC EU-No. CAS-No. Blei (Pb) 231-100-4 7439-92-1 4,4´-isopropylidenediphenol (Bisphenol A; BPA) 201-245-8 80-05-7 Blei-Titanium-Zirconium-Oxid 235-727-4 12626-81-2 Blei-Titanium-Trioxid 235-038-9 12060-00-3 = nur Kupferleitung verwenden. = Leitungsschutzschalter muss in der Unterverteilung dem Ladesystem vorgelagert werden, wenn das Ladesystem nicht damit ausgerüstet ist.

  • Seite 23: Installation

    Installation 5 Installation 5.1 Installationsarbeiten Die Montage- und Installationsarbeiten erfordern spezifische, fachliche Qualifikationen und Fachkenntnisse. Es besteht Lebensgefahr für Personen, die Arbeiten durchführen, für die sie weder qualifiziert noch unterwiesen worden sind. Die Arbeiten dürfen nur von Personen vorgenommen werden, die hiermit vertraut und über Gefahren unterrichtet sind sowie die nötige Qualifikation aufweisen.

  • Seite 24: Hinweise Zur Elektrischen Installation

    Installation HINWEIS Warnung vor herabfallendem Ladesystem Bei Montage des Ladesystems auf einer nicht ausreichend tragfähigen Wandkonstruktion kann es zum Ausreißen der Befestigung und dadurch zum Herabfallen des Ladesystems kommen. Schäden am Ladesystem können die Folge sein. Auf ausreichend tragfähige Wandkonstruktion achten. Spiralladekabel nicht über seine maximale Ausdehnung ziehen.
  • Seite 25 Installation INFORMATION Dieser Hinweis findet nur Anwendung bei Ladesystemen, in denen der für den Ladepunkt notwendige Überspannungsschutz (SPD) nicht innerhalb des Ladesystems verbaut ist. Es muss eine geeignete Schutztechnik in der vorgelagerten Unterverteilung installiert werden. Siehe Kapitel 4.3 Technische Spezifikationen, Seite 19. 2024-10 i00010428 | 01...

  • Seite 26: Ladesystem Entpacken

    Installation 5.4 Ladesystem entpacken Werkzeug: – Bit TORX-TR20 1. Verpackung öffnen und Beipack entfernen. 2. Ladesystem aus der Verpackung nehmen und mit der Vorderseite nach unten zum Schutz vor Kratzern auf der Faserformeinlage (Eierkarton) platzieren. 3. Sicherungsklebestreifen zwischen Anschlusskasten und Unterschale entfernen.

  • Seite 27: Standort

    Installation 5.5 Standort Für eine fachgerechte Installation, den sicheren Betrieb und einen barrierefreien Zugang zum Ladesystem sind die nachfolgenden Punkte bei der Auswahl des Standortes zu beachten. – National bzw. lokal geltende Vorschriften. – Das Ladesystem nicht installieren in den Gefährdungsbereichen von: –...

  • Seite 28: Montage Auf Stele Mit Smc-Sockel

    Installation 5.6 Montage auf Stele mit SMC-Sockel INFORMATION Die Stele für das Ladesystem ist entweder mit 1 Befestigungsplatte (einseitige Stele) oder mit 2 Befestigungsplatten (doppelseitige Stele) erhältlich. Durch die konstruktiven Gleichheiten von Sockelplatte und Standrohr wird in der Bebilderung der nachfolgenden Montageanweisungen nur die einseitige Stele verwendet. Alle Montageschritte zur Aufstellung sind ebenfalls für die doppelseitige Stele anwendbar.

  • Seite 29: Smc-Sockel Aufstellen

    Installation 5.6.1 SMC-Sockel aufstellen Montagevoraussetzungen – Bodenbeschaffenheit mit ausreichender Tragfähigkeit – Mindestens 600 mm seitlicher Freiraum um das Ladesystem zur Wärmeabfuhr – Horizontale Ausrichtung der Auflagefläche – Sockelfüllmaterial (nicht im Lieferumfang) Durchführung der Montage 1. Baugrube mit folgenden Maßen ausheben: ð...

  • Seite 30: Stele Montieren

    Installation 5.6.2 Stele montieren Montagematerial und Werkzeug – 4 Schrauben (M10 x 90, V4A) mit 4 Karosseriescheiben (DIN 9021 10,5 mm, V2A) (Beipack) – Gabel- oder Ringschlüssel SW 17 – Drehmomentschlüssel Durchführung der Montage 1. Stele so nah wie möglich an der Montagestelle flach auf den Boden legen.

  • Seite 31: Montage Auf Stele Mit Asphalt- Oder Betonuntergrund-Befestigung

    Installation 5.7 Montage auf Stele mit Asphalt- oder Betonuntergrund- Befestigung INFORMATION Die Stele für das Ladesystem ist entweder mit 1 Befestigungsplatte (einseitige Stele) oder mit 2 Befestigungsplatten (doppelseitige Stele) erhältlich. Durch die konstruktiven Gleichheiten von Sockelplatte und Standrohr wird in der Bebilderung der nachfolgenden Montageanweisungen nur die einseitige Stele verwendet.

  • Seite 32: Bodenverankerung Einbringen

    Installation 5.7.1 Bodenverankerung einbringen VORSICHT Umsturzgefahr Bei unpassender Untergrundbeschaffenheit kann die Verankerung des Ladesystems sich lösen und das Ladesystem umstürzen. Dadurch können Verletzungen von Personen und Schäden am Ladesystem entstehen. Sicherstellen, dass die Untergrundbeschaffenheit den Anforderungen angepasst ist. Im Zweifelsfall Anpassungen durch fachkundige Personen vornehmen. Montagevoraussetzungen –...

  • Seite 33: Stele Montieren

    Installation 7. Stele zur Seite stellen, sodass die Markierungen auf dem Boden zugänglich sind. Dabei kontrollieren, dass die Zuleitungen nicht verdreht oder gespannt werden. 8. Mit geeignetem Bohrwerkzeug auf den Markierungen Bohrlöcher einbringen. ð Bohrlochdurchmesser: nach Herstellerangabe des Bodenankers ð Bohrlochtiefe: nach Herstellerangabe des Bodenankers 9.

  • Seite 34: Anschlusskasten Montieren (Einseitige Stele)

    Installation 5.8 Anschlusskasten montieren (Einseitige Stele) Montagematerial und Werkzeug – 5 Sperrzahnmuttern (M8, V2A) (Beipack) – Steckschlüssel SW 13 – Drehmomentschlüssel Durchführung der Montage 1. Anschlusskasten auf die 5 vorhandenen Gewindebolzen der Stele aufstecken. 2. Muttern auf die Gewindebolzen drehen und handfest anziehen. 3.

  • Seite 35: Anschlusskasten Montieren (Doppelseitige Stele)

    Installation 5.9 Anschlusskasten montieren (Doppelseitige Stele) Montagematerial und Werkzeug – 10 Zylinderschrauben mit Innensechskant (M8 x 60; V2A) (Beipack) – Inbusschlüssel IS6 – Drehmomentschlüssel Durchführung der Montage 1. Anschlusskasten auf der gewünschten Seite der Stele an den vorhandenen Befestigungslöchern der Befestigungsplatte ausrichten und mit den Zylinderschrauben auf der Stele fixieren.

  • Seite 36: Wandmontage Und Anschluss

    Installation 5.10 Wandmontage und Anschluss HINWEIS Geräteschaden durch fehlerhafte Wandmontage Zu große Unebenheiten an der Wandmontage-Fläche des Ladesystems führen zu Verspannungen und können u. a. Montageprobleme verursachen. Vor der Wandmontage prüfen (z. B. Wasserwaage) und sicherstellen, dass die vollständige Wandmontage-Fläche des Ladesystems in allen Richtungen keine Unebenheiten größer als ±...
  • Seite 37 Installation HINWEIS Gerätestörung Durch falsche Einbaulage kann es zu Funktionsstörungen des eingebauten RCCB kommen. Das Ladesystem muss in vertikaler Position montiert werden. Für die genauen Maße und Gewichte des Ladesystems siehe Kapitel 4.3 Technische Spezifikationen, Seite 19. Montagematerial und Werkzeug – Bohrmaschine – Steinbohrer Ø 8 mm –...
  • Seite 38 Installation Durchführung der Montage 1. Anschlusskasten an der ausgewählten Position an die Wand anlegen und mit Hilfe der eingebauten Libelle ausrichten. 2. Bohrlöcher (1 – 5) anzeichnen. 3. Bohrlöcher Ø 8 mm und 60 mm Tiefe bohren. 4. Bohrlochdübel Ø 8 mm einsetzen. 5.

  • Seite 39: Externe Versorgungsleitung

    Klemmschrauben (4 x 16 mm) fest angezogen sind (M = 1,5 - 1,8 Nm). 5.10.2.1 1- bzw. 2-phasiger Anschluss Abhängig von der lokalen Netzstruktur kann das Ladesystem compleo solo auch 1- oder 2- phasig betrieben werden. Die maximale Ladeleistung reduziert sich analog zur Anzahl der angeschlossenen Phasen.

  • Seite 40: Zugentlastungen

    Installation 5.10.4 Zugentlastungen Zugentlastung externe Versorgungsleitung Zugentlastung Ausgleichpotential Zugentlastungen Netzwerk- und Steuerleitungen 5.10.5 Unterschale montieren 1. Anzuschließende Leitungen durch die dafür vorgesehenen Öffnungen in der Unterschale führen. 2. Unterschale im 45°-Winkel auf die Halteleiste des Anschlusskastens einhängen und langsam abwärts bis zur Wandauflage schwenken.

  • Seite 41: Interne Versorgungsleitung Anschließen

    Installation 5.10.6 Interne Versorgungsleitung anschließen 1. Bündelstecker der festinstallierten Anschlussleitung in den Klemmenblock der Versorgungsleitung im Anschlusskasten einstecken und einrasten. 5.10.7 SIM-Karte einsetzen (optional) 1. SIM-Karte in den SIM-Kartenleser (1) einsetzen. 2024-10 i00010428 | 01...

  • Seite 42: Ethernetleitung Anschließen

    Installation 5.10.8 Ethernetleitung anschließen HINWEIS Der Mindestquerschnitt der einzelnen Litzen des Netzwerkkabels darf AWG 26 nicht unterschreiten. Beim Nutzen eines kleineren Querschnitts kann nicht sichergestellt werden, dass eine Verbindung aufgebaut werden kann. INFORMATION Als netzseitig zu nutzende Netzwerkleitung empfehlen wir die Nutzung des Kabels mit der folgenden Bezeichnung und Artikelnummer: Bezeichnung: HELUKAT 600E S/FTP PVC Artikelnummer: 802167, S/FTP 4x2xAWG23/1 PVC (S-STP)

  • Seite 43: Funk-Rundsteuerempfänger Anschließen

    Installation 5.10.9 Funk-Rundsteuerempfänger anschließen 1. Rundsteuerleitung durch den vorgesehenen Leitungskanal führen und mit den mitgelieferten Kabelbindern fixieren. 2. Rundsteuerleitung an der Klemme (1) anschließen. Funktionen bei Pinbelegung (1) + (5) -> 0% Ladeleistung (2) + (5) -> 30% Ladeleistung (3) + (5) -> 60% Ladeleistung (4) = 100% Ladeleistung (5) = GND 2024-10...

  • Seite 44: Gehäusedeckel Aufsetzen

    Installation 5.10.10 Gehäusedeckel aufsetzen Montagematerial und Werkzeug – 2 Schrauben TORX (4 x 16, V2A) – Bit TORX-TR20 – Drehmomentschlüssel – Profilhalbzylinder-Schloss (Option) 1. Gehäusedeckel (1) auf die obere Halteleiste der Unterschale aufsetzen und nach unten schließen. Dabei auf korrekten und festen Sitz prüfen. 2.

  • Seite 45: Optionales Sicherungsschloss Anbringen

    Installation 5.10.11 Optionales Sicherungsschloss anbringen Verriegeln 1. Vorgestanzte Aufnahmeöffnung aus dem Gehäusedeckel brechen und entgraten. 2. Schlüssel in Schloss einstecken und drehen, bis die Schließnase bündig mit dem Zylinder steht. 3. Gehäusedeckel unten leicht andrücken und Schloss einführen. 4. Schlüssel gegen den Uhrzeigersinn bis zur „waagerechten“ Position drehen und abziehen.

  • Seite 46: Gefahr Durch Elektrischen Strom

    Inbetriebnahme 6 Inbetriebnahme GEFAHR Gefahr durch elektrischen Strom Beschädigungen an den Ladesystemen oder Komponenten können stromführende Teile freilegen. Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge. Ladesystem nur im unversehrten Zustand betreiben. Bei Schäden das Ladesystem am Leitungsschutzschalter sofort spannungsfrei schalten und geeignete Sicherungsmaßnahmen gegen Wiedereinschalten treffen.

  • Seite 47: Inbetriebnahme

    Inbetriebnahme 6.1 Prüfen des Ladesystems Die Funktionalität des installierten Ladesystems kann wahlweise mit einem Fahrzeug oder mit einem Funktionssimulator geprüft werden. Mit dem Funktionssimulator ist es möglich, die Funktionen eines Elektrofahrzeugs nachzubilden und die Funktionalität eines Ladesystems bzw. eines Ladepunktes zu überprüfen.

  • Seite 48: Webinterface Ducto

    Webinterface DUCTO 7 Webinterface DUCTO 7.1 Konfiguration des Ladesystems mit DUCTO DUCTO bezeichnet die Software, die dazu dient, Compleo-Ladesysteme nach Bedarf per Endgerät zu verwalten. Über die Konfigurationsoberfläche können diverse Parameter des Ladesystems eingestellt werden. Die Informationen zur Ladesystemverwaltung sind auf dem Ladesystem selbst abgespeichert.

  • Seite 49: Konfigurationsoberfläche Aufrufen

    Webinterface DUCTO 4. Eigenschaften von <…(TCP/IPv4)> öffnen. 5. IP-Adresse aus dem Bereich 192.168.1.xxx eingeben. ð Das Ladesystem wird als Netzwerkverbindung angezeigt. Hinweis: Die IP 192.168.1.100 ist für das Ladesystem vergeben und darf nicht für die Konfiguration des Endgerätes oder des Computers verwendet werden.

  • Seite 50: Anmeldung

    Webinterface DUCTO Die Startseite zeigt Informationen über den Status der Ladeschnittstellen. 7.4 Anmeldung 1. Im linken Menüband <Anmelden> klicken. ð Das Anmelde-Fenster wird angezeigt. 7.4.1 Sprache auswählen 1. Am rechten Rand des Headers auf den Pfeil der Sprachauswahl klicken. ð Sprachauswahl öffnet sich. 2.

  • Seite 51: Anmeldung Als Betreiber

    Webinterface DUCTO 7.4.2 Anmeldung als Betreiber Nach der Anmeldung als Betreiber kann der Nutzer diverse Parameter einstellen. Einstellungen, die die Kenntnisse einer Elektrofachkraft benötigen, sind nicht erreichbar. 1. Passwort eingeben. 2. <Anmelden> klicken. ð Der Nutzer ist als Betreiber angemeldet. ð...

  • Seite 52: Anmeldung Als Elektrofachkraft

    Webinterface DUCTO 7.4.3 Anmeldung als Elektrofachkraft 1. Passwort eingeben. 2. Haken setzen im Auswahlfeld <Als Elektrofachkraft anmelden> 3. <Anmelden> klicken. 4. <Bestätigen> klicken, um Qualifikation zu bestätigen. ð Der Nutzer ist als Elektrofachkraft angemeldet ð Die Konfigurationsoberfläche wird angezeigt. 7.5 Aufbau von DUCTO DUCTO ist in der Desktopansicht dreispaltig aufgebaut.

  • Seite 53: Dashboard

    Einstellungen und Einträgen. Die Unterschiede hängen von der jeweils ausgewählten Funktion 7.6 Dashboard Das Dashboard ist die standardmäßige Start-Einstellung von DUCTO. Es zeigt eine vollständige Übersicht über den Ladezustand eines angesprochenen Ladesystems. Die untere Abbildung zeigt den Ladezustand des Compleo-Beispielsystems. 2024-10 i00010428 | 01...

  • Seite 54: Einstellungen

    Webinterface DUCTO 7.7 Einstellungen Nach erfolgter Anmeldung werden in der Funktion „Einstellungen“ die zugehörigen Kategorien in der vereinfachten Ansicht gelistet. 1. Klicken auf die Schaltfläche <Vereinfachte Darstellung>. ð Die Ansicht wechselt zu „Klassische Ansicht“. 2. Klicken auf die Schaltfläche < Klassische Ansicht >.
  • Seite 55 Webinterface DUCTO Diese Werte können durch freie Texteingabe geändert werden. – Expertenparameter Bestimmte Expertenparameter sind nur zu sehen, wenn man diese einblendet. Sie sind mit einer “Expert”-Markierung gekennzeichnet. Ein Großteil der Parameter haben Beschreibungen, die durch ein Klicken auf den Parametertitel erscheinen. Diese Beschreibungen sind durch ein Fragezeichen ausgezeichnet, welches beim Überfahren des Parametertitels mit der Maus erscheint.

  • Seite 56: Parameter Ändern

    Webinterface DUCTO 7.7.2 Parameter ändern Wenn ein schreibbarer Parameter geändert wird, erscheint zur Übersicht eine “Geändert”- Markierung. Änderungen können sofort oder nach Abschluss aller Änderungen gesammelt bestätigt werden. – Ist eine gewählte Einstellung fehlerhaft oder nicht normgerecht, erscheint eine gelbe Warnbox. –...

  • Seite 57: Ströme

    Webinterface DUCTO 7.7.4 Ströme Im Ordner “Ströme” kann die Elektrofachkraft die FI-Selbsttestfunktion einstellen und die Anschlussbedingungen spezifizieren. Die Vielzahl an Stromwerten ist notwendig, um die Ladestationsseitig vorgegeben Grenzen aufzuzeigen bzw. die Grenzen des Anschlusses festzulegen, die in der Regel nur der Hersteller bzw.

  • Seite 58: Backendkommunikation Über Sim-Karte Dieser Ladestation

    Webinterface DUCTO 7.7.5.1 Backendkommunikation über SIM-Karte dieser Ladestation Zur Backendkommunikation über die SIM-Karte muss das Modem aktiviert werden. 1. Auswahlfeld „Modem aktivieren“ durch Klicken auswählen. 2. Acess Point Name eingeben. 3. Benutzername und Passwort festlegen. 4. Festen oder bevorzugten GSM- Provider eintragen.

  • Seite 59: Backendkommunikation Über Lan Vorbereiten

    Webinterface DUCTO 7.7.5.4 Backendkommunikation über LAN vorbereiten INFORMATION Zur Backendkommunikation über LAN wird ein Router mit Internetverbindung oder eine Ladestation mit SIM-Karte benötigt. 7.7.5.4.1 IP-Adresse selbst festlegen 1. IP-Adresse eintragen, die im LAN einzigartig ist. 2. Subnetzmaske eintragen (in der Regel 255.255.255.0).

  • Seite 60: Ducto Remote Erreichen

    Webinterface DUCTO 7.7.5.5 Ducto remote erreichen Ducto lässt sich unter gewissen Voraussetzungen auch von außerhalb des lokalen Netzwerks erreichen. 7.7.5.5.1 Ducto via VPN erreichen Die Ladestation kann per VPN erreicht werden, wenn sie in ein lokales Netzwerk mit Internetzugang eingebunden ist. Eine Ausnahme bildet die Backendanbindung einer Ladestation über die APN-SIM-Karte einer anderen Ladestation.

  • Seite 61: Backend

    Webinterface DUCTO 7.7.6 Backend In diesem Kapitel werden die Parameter für eine Backendverbindung eingetragen. Vorrausetzung dafür ist eine bestehende Netzwerkverbindung (siehe Kapitel 7.7.5 Netzwerk, Seite 57). INFORMATION Der AuthorizationKey wird bei Verwendung einer wss-URL benötigt. Diese kommt in der Regel bei Anbindung ans Backend über LAN zum Einsatz. Bei Anbindung über SIM-Karte wird hingegen in der Regel eine ws-URL verwendet, die über die Zugangsdaten zum APN gesichert ist.

  • Seite 62: Offlinebetrieb

    Webinterface DUCTO 7.7.8 Offlinebetrieb In diesem Ordner wird bestimmt, ob das Laden mit oder ohne Autorisierung erfolgen soll. INFORMATION Dieser Ordner ist nur sichtbar, wenn der Betriebsmodus unter Backend auf “Offline” steht. Laden ohne Autorisierung (Charge for free) 1. Im Dropdownfeld „Aktiviert“ auswählen.

  • Seite 63: Lastmanagement

    Webinterface DUCTO 7.7.9 Lastmanagement HINWEIS Alle Ladestationen müssen sich im selben IP-Adresskreis (Oktett) befinden (siehe Kapitel 7.7.5 Netzwerk, Seite 57) INFORMATION Tipp: Zur besseren Übersicht und Arbeitserleicherung empfiehlt es sich, jede Ladestation in einem eigenen Tab des Browsers zu öffnen, um diese Stationen zu einer Ladepunktgruppe in einem Lastmanagement hinzuzufügen.
  • Seite 64 Webinterface DUCTO 6. Im unteren Abschnitt „Responder“ auf „Element hinzufügen“ klicken. ð Es erscheint eine laufende Nummer beginnend bei 0, und ein leeres Textfeld “SSH-Key X”. 7. Tab wechseln zu designierten Responder. 8. „Einstellungen -> Lastmanagement“ klicken. ð „Lastmanagement einrichten“ öffnet sich.

  • Seite 65: Modbus Tcp/ Ip

    Ladestation oder die ganze Ladepunktgruppe von einem übergeordneten Energiemanager ansteuern. Compleo hat kompatible Energiemanagementsysteme im Programm. Wenn Sie die Ladestation in Ihr eigenes Energiemanagement integrieren wollen, stellen wir Ihnen unsere Registerspezifikation bereit. 7.7.9.2 Freigabekontakt Die Funktion “Freigabekontakt” ermöglicht die Anbindung ein System, z.B. einer Gebäudeleittechnik, mit dem Ladevorgänge per Steuersignal freigegeben werden können.

  • Seite 66: Ladedaten Exportieren

    Webinterface DUCTO 7.8.1 Ladedaten exportieren 1. Ladedaten nach Bedarf filtern und auswählen. 2. Exportziel und Dateinamen wählen. 3. Schaltfläche „Exportieren“ klicken. ð Datei mit Ladedaten wird im CSV-Format erstellt. 7.9 RFID-Liste Über die Seite „RFID-Liste“ können RFID-Einheiten angezeigt, angelegt, gruppiert und gefiltert werden.

  • Seite 67: Gruppen

    Webinterface DUCTO 2. Bezeichnung der RFID-Einheit in das Freitextfeld eintragen. 3. idTag der RFID-Einheit in das Freitextfeld eintragen. 4. Güligkeitsdauer festlegen. 5. Eintrag nach Bedarf aktivieren/ deaktivieren. Optional: Als Anlernkarte einrichten Nach Aktivieren dieser Funktion kann durch Vorhalten der Anlernkarte der Anlernmodus ohne Ducto gestartet werden.

  • Seite 68: Sichern & Wiederherstellen

    Webinterface DUCTO 7.10 Sichern & Wiederherstellen Über die Seite „Sichern & Wiederherstellen“ kann die aktuelle Konfiguration gesichert werden, um sie später wiederherzustellen oder sie auf andere Ladestationen zu übertragen. 7.10.1 Sichern 1. Schaltfläche „Sichern“ in der mittleren Spalte klicken. ð Detailmenü „Sichern“ öffnet sich in der rechten Spalte. 2.

  • Seite 69: Wiederherstellen

    Webinterface DUCTO 7.10.2 Wiederherstellen 1. Schaltfläche „Wiederherstellen“ in der mittleren Spalte klicken. ð Detailmenü „Wiederherstellen“ öffnet sich in der rechten Spalte. 2. Gewünschte Konfigurationsdatei auswählen. 3. Optionales Passwort eingeben. 4. Mit Schaltfläche „Haken“ bestätigen. ð Konfigurationsdatei wird geladen. 2024-10 i00010428 | 01...

  • Seite 70: Auf Werkseinstellungen Zurücksetzen

    HINWEIS Zurücksetzen auf Werkseinstellungen nicht möglich Es gibt keine hardware- oder softwarebasierte Möglichkeit für ein Zurücksetzen auf Werkseinstellungen. Aktuelle Konfiguration nach jeder erfolgreichen Inbetriebnahme speichern. www.compleo-charging.com/beratung kontaktieren, wenn die Ladestation nicht mehr über Ducto erreichbar ist. i00010428 | 01 2024-10...

  • Seite 71: Firmware-Update

    Webinterface DUCTO 7.11 Firmware-Update Firmware-Updates werden bei bestehender Backend-Anbindung als automatischer Roll-Out ausgegeben. Firmware-Updates sind ebenfalls im Compleo Partner-Portal oder auf Anfrage bei den Ansprechpartnern bei Compleo erhältlich. 7.11.1 Firmware-Update durchführen 1. Installierte Firmware- und Client-Version auf Seite „Firmware-Update“ erfassen.

  • Seite 72: Logdaten Auslesen

    Computers gespeichert. 3. Logdaten-Datei inklusive einer eventuellen, detaillierten Fehlerbeschreibung an www.compleo-charging.com/beratung senden. ð Compleo erstellt ein Serviceticket und kontaktiert den Absender. 7.13 Passwort ändern Auf der Seite „Passwort ändern“ kann ein individuelles Passwort gesetzt werden. Compleo empfiehlt, aus Sicherheitsgründen das Initiallpasswort zu ändern.

  • Seite 73: Parameterliste

    OCPP GetConfiguration separat dokumentiert. Die aktuelle Dokumentation ist zusätzlich je Parameter in Ducto enthalten. INFORMATION Compleo stellt die Dokumentation „OCPP GetConfiguration“ auf Anfrage zur Verfügung. 7.15 Neu starten Über die Seite “Neu starten” lässt sich das System komplett neu starten.

  • Seite 74: Entstörungshinweise

    2. Bei fester IP-Adresse: IP-Adresse des Ethernetports des Laptops prüfen 3. Bei automatischer IP-Adresse: Ladestation in der Routeroberfläche suchen Passwort funktioniert nicht www.compleo-charging.com/beratung informieren Backendverbindung wird nicht aufgebaut Backend-URL prüfen 2. Via SIM-Karte: – Prüfen, ob Modem aktiviert ist – APN-Daten prüfen 3.

  • Seite 75: Betrieb

    Betrieb 8 Betrieb In diesem Kapitel wird der allgemeine Gebrauch des Ladesystems erläutert. Die Ladeprozesse an den Ladesystemen können mittels unterschiedlicher Autorisierungsmethoden gestartet und beendet werden. Je nach Ladesystem und Produktumfang sind folgende Bedien- und Autorisierungsformen möglich: „Charge for free“ Bei der Methode „Charge for free“...

  • Seite 76: Ladeprozess

    Betrieb QR-Code Bei der Methode „QR-Code“ wird ein Ladeprozess an einem Ladesystem mittels eines im Info-Display angezeigten QR-Codes, der zu einer sicheren Bezahlplattform weiterleitet, gestartet oder beendet. Der Ladeprozess wird in Gang gesetzt, sobald die Autorisierung erfolgreich abgeschlossen und ein Ladekabel am Ladesystem und/ oder am Fahrzeug angeschlossen wurde.

  • Seite 77: Autorisierung

    Betrieb 8.2.2 Autorisierung 8.2.2.1 Autorisierung über RFID RFID-Karte oder RFID-Chip 1. RFID-Karte oder RFID-Chip vor das RFID-Feld halten. ð Das optionale Display und die Status-LED („grün“) signalisieren Betriebsbereitschaft. Giro-e 1. Girokarte vor das RFID-Feld halten. ð Auf dem optionalen Display werden Tarifkonditionen angezeigt.

  • Seite 78: Laden Mit Typ 2-Stecker

    Betrieb 8.2.4 Laden mit Typ 2-Stecker ü Status-LED des Ladepunktes leuchtet „grün“. 1. Ladestecker in die Steckdose des Fahrzeugs stecken. ð Status-LED wechselt von „grün“ nach „blau“. ð Der Ladevorgang ist gestartet. i00010428 | 01 2024-10...

  • Seite 79: Ladevorgang Beenden

    Betrieb 8.3 Ladevorgang beenden 8.3.1 "Charge for free" beenden INFORMATION Bei Ladesystem-Konfiguration „Charge for free“ kann der Ladevorgang nur am Fahrzeug beendet werden. 8.3.2 Autorisation 8.3.2.1 Autorisierung über RFID RFID-Karte oder RFID-Chip 1. RFID-Karte oder RFID-Chip erneut vor das RFID-Feld halten. ð...

  • Seite 80: Laden Beenden Mit Typ 2-Steckdose

    Betrieb 8.3.3 Laden beenden mit Typ 2-Steckdose ü Status-LED des Ladepunktes leuchtet „grün“. 1. Ladestecker aus der Steckdose des Fahrzeugs ziehen. 2. Ladekabel aus der Steckdose des Ladesystems ziehen. 3. Das Ladesystem wechselt in den Zustand des Standby. ð LED „Aus“: Es muss eine erneute Autorisation erfolgen.

  • Seite 81: Betriebssignale Und Anzeigen

    Betrieb 8.4 Betriebssignale und Anzeigen 8.4.1 Status LED-Anzeigen Die folgende Ladezustandsanzeige erläutert die Farbzustände und die möglichen Farbwechsel eines Ladesystems mit Status-LEDs: LEDs Leuchtanzeigen LED: – Das Ladesystem ist im Standby-Modus. „Aus“ – Es kann eine Autorisation durchgeführt werden. LED: –...

  • Seite 82: Akustische Signale

    Betrieb 8.4.2 Akustische Signale In der folgenden Tabelle sind die möglichen akustischen Signale aufgeführt und erläutert: Akustische Signale 1 x kurz Ertönt beim Vorhalten der RFID-Karte und signalisiert „Karte gelesen“. 2 x kurz Bei diesem Signal ist die Interaktion des Benutzers notwendig: –...

  • Seite 83: Betriebsstörungen

    Betriebsstörungen 9 Betriebsstörungen 9.1 Fehlerstrom-Schutzschalter (RCCB) Bei einem Fehlerstrom löst der Fehlerstrom-Schutzschalter aus. Zum Wiedereinschalten wie folgt vorgehen: 1. Fehlerursache beseitigen. 2. Fehlerstrom-Schutzschalter durch Schieber am RCCB wieder aktivieren. ð Das Ladesystem ist wieder betriebsbereit. INFORMATION Gilt nur für Ladesysteme mit eingebautem Fehlerstrom-Schutzschalter (RCCB). 9.2 Leitungsschutzschalter (MCB) Bei einem Überstrom löst der betroffene Leitungsschutzschalter aus und das Ladesystem wird abgeschaltet.

  • Seite 84: Entstörungshinweise

    Entstörungshinweise 10 Entstörungshinweise Ladesysteme, die mit Display ausgestattet sind, zeigen bei Fehlern einen Fehler-Code auf dem Display an. Treten ereignisbedingt mehrere Fehler gleichzeitig oder in Kombination auf, werden die jeweiligen Fehler-Codes hintereinander auf dem Display angezeigt. 10.1 Zu diesen Hinweisen Spaltenname Erklärung Bezeichnung...

  • Seite 85: Compleo-Spezifisch

    Entstörungshinweise 10.3 Compleo-spezifisch Bezeichnung Kürzel Entstörungshinweis IsolationWarning Vor oder während eines Ladevorgangs sind Isolationsprobleme aufgetreten. Prüfung durch Elektrofachkraft erforderlich. IsolationError Vor oder während eines Ladevorgangs sind Isolationsprobleme aufgetreten. Prüfung durch Elektrofachkraft erforderlich. DoorOpen Der Türkontakt signalisiert, dass die Tür geöffnet wurde.
  • Seite 86 Entstörungshinweise Bezeichnung Kürzel Entstörungshinweis samNoTouchControllerComm 7 Die Verbindung zu den SAM-Tasten ist gestört. Prüfung durch Elektrofachkraft erforderlich. Ist dieser Zustand permanent, muss SAM durch eine zugelassene Elektrofachkraft ersetzt werden. samNotInitialized SAM konnte nicht initialisiert werden. Ist dieser Zustand permanent, muss SAM durch eine zugelassene Elektrofachkraft ersetzt werden.
  • Seite 87 Entstörungshinweise Bezeichnung Kürzel Entstörungshinweis AutomaticRcdTestFailed Der automatische Test des FI-Schalters ist fehlgeschlagen. Prüfung durch Elektrofachkraft erforderlich. LPCTemperatureSensorError n Der Ladepunktcontroller meldet einen Temperatursensorfehler. Tausch durch Elektrofachkraft erforderlich. CurrentSensorFailure Der Ladepunktcontroller meldet einen Stromsensorfehler. Prüfung durch Elektrofachkraft erforderlich. PolarityProtectionError Der Ladepunktcontroller meldet, dass die Phasen verpolt angeschlossen sind.

  • Seite 88: Instandhaltung

    Instandhaltung 11 Instandhaltung Eine sorgfältige und regelmäßige Instandhaltung stellt sicher, dass der funktionsfähige Zustand des Ladesystems erhalten bleibt. Nur ein regelmäßig überprüftes und gewartetes Ladesystem ist in der Lage, ein Höchstmaß an Verfügbarkeit und zuverlässigen Ladeprozessen zu garantieren. Die Wartungsintervalle sind abhängig von den vorherrschenden Einsatzbedingungen, wie z. B. der Benutzungshäufigkeit und Umwelteinflüssen, wie dem Verschmutzungsgrad.

  • Seite 89: Wartungsplan

    Am voreingestellten Zeitpunkt wird der RCD automatisch durch einen von der DUCTO- Steuerung erzeugten Fehlerstrom ausgelöst. Auf dem Display des entsprechend ausgestatteten Ladesystems wird der Buchstabe „T“ angezeigt (siehe AutomaticRcdTestRunning in Kapitel 10.3 Compleo-spezifisch, Seite 85). Durch Hochschieben des Schiebedeckels wird der RCD wieder eingeschaltet und der Test ist abgeschlossen.

  • Seite 90: Instandsetzung Und Reparatur

    Instandhaltung INFORMATION Im Anhang dieser Anleitung ist die Vorlage eines Prüfprotokolls enthalten, dessen Prüfschritte von den deutschen Normen DIN VDE 0100-600 und DIN VDE 0105-100 abgeleitet sind. Abweichende oder ergänzende nationale Vorschriften müssen beachtet werden! Siehe Kapitel 14.2 Inbetriebnahme- und Prüfprotokolle, Seite 95. 11.2 Instandsetzung und Reparatur GEFAHR Gefahr durch elektrischen Strom Beschädigungen an den Ladesystemen oder Komponenten können stromführende Teile...

  • Seite 91: Reinigung

    Instandhaltung 11.3 Reinigung Die Notwendigkeit zur Reinigung der Bauteile im Innenraum des Ladesystems ist nach Bemessen einer sach- und fachkundigen Person durchzuführen aber nicht immer zwingend notwendig. Eine etwaig erforderliche Reinigung des Innenraums ist ausschließlich nach Rücksprache mit dem Betreiber des Ladesystems durchzuführen. Eine Reinigung darf nur durch eine sach- und fachgerecht unterwiesene Person durchgeführt werden und darf in keinem Fall von einem Anwender durchgeführt werden.

  • Seite 92: Außerbetriebnahme, Demontage Und Entsorgung

    Außerbetriebnahme, Demontage und Entsorgung 12 Außerbetriebnahme, Demontage und Entsorgung Die Außerbetriebnahme und Demontage des Ladesystems darf nur von einer qualifizierten Elektrofachkraft durchgeführt werden. Dabei müssen die nationalen gesetzlichen Vorgaben und Vorschriften beachtet werden. GEFAHR Gefahr durch elektrischen Strom Das Berühren von stromführenden Teilen führt zum Stromschlag mit schweren Verletzungen oder Tod als Folge.

  • Seite 93: Entsorgungshinweise

    Außerbetriebnahme, Demontage und Entsorgung INFORMATION Eine falsche oder nachlässige Entsorgung verursacht Umweltverschmutzungen. Bei Fragen zur umweltgerechten Entsorgung Informationen beim Fachhändler oder dem Hersteller einholen. 12.1.1 Entsorgungshinweise Das Symbol des durchgestrichenen Mülleimers besagt, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf.

  • Seite 94: Speicher- Und Anzeigemodul Sam

    Speicher- und Anzeigemodul SAM 13 Speicher- und Anzeigemodul SAM Das Ladesystem ist mit einem fest verbauten Speicher- und Anzeigemodul (SAM®) ausgestattet. Ladesysteme mit verbautem Speicher- und Anzeigemodul (SAM®) unterliegen dem Eichrecht. Dieses bedeutet, dass die dem SAM® zugehörige Dokumentation im Anhang eichrechtlich relevant ist und zwingend beachtet werden muss.

  • Seite 95: Anlagen

    Anlagen 14 Anlagen 14.1 Gehäusemaße 14.2 Inbetriebnahme- und Prüfprotokolle Sehen Sie dazu auch 2 Solo-Prüfprotokoll_V2.5 [} 96] 2024-10 i00010428 | 01...

  • Seite 96: Betreiber Der Anlage

    Ausführung) Netzform: ☐TT ☐TN-S ☐TN-C ☐TN-C-S Lokale Erdung vorhanden ☐ja ☐nein Blitzschutzkonzept am Standort Betreiber auf Notwendigkeit ☐ja ☐nein erkennbar/vorhanden hinweisen! Compleo Charging Solutions GmbH & Co. KG Version: 2.5 Ezzestraße 8; 44379 Dortmund Stand: 04.09.2023 Seite 1 / 4...

  • Seite 97: Ausstattungsabhängige Angaben

    Verschmutzungsgrad allgemein ☐ ☐ Feuchtigkeit ☐ ☐ Überspannungsschutz Optische Anzeige = grün ☐ ☐ (falls vorh.) Abdeckungen zu aktiven Teilen ☐ ☐ Compleo Charging Solutions GmbH & Co. KG Version: 2.5 Ezzestraße 8; 44379 Dortmund Stand: 04.09.2023 Seite 2 / 4...

  • Seite 98: Messtechnische Überprüfung

    ≤6mA bei Pos. 6mA Sensor Flank (6mA Sensor = pos. =30mA ≤60mA bei ∆N und neg. Flanke RCD Typ B Neg. Flank Compleo Charging Solutions GmbH & Co. KG Version: 2.5 Ezzestraße 8; 44379 Dortmund Stand: 04.09.2023 Seite 3 / 4...
  • Seite 99 Mängel beseitigt ☐ ☐ Prüfplakette angebracht ☐ ☐ Bemerkungen: Nächster Prüftermin am: Ort, Datum: Prüfer: Vor- und Nachname in Druckbuchstaben Unterschrift: Compleo Charging Solutions GmbH & Co. KG Version: 2.5 Ezzestraße 8; 44379 Dortmund Stand: 04.09.2023 Seite 4 / 4...

  • Seite 100: Konformitätserklärungen Messeg

    Anlagen 14.3 Konformitätserklärungen MessEG Sehen Sie dazu auch 2 DoC MessEG SOLO rev2 [} 101] 2 DoC MessEG SOLO rev2.2 [} 102] i00010428 | 01 2024-10...

  • Seite 101: Konformitätserklärung

    Art.-Nr.: A15Ax136**.22 x: zulässig “E” = Mini-Reader oder “F” = Multi-Reader *: “*” = Platzhalter für nicht eichrechtsrelevante Optionen Hersteller Name: Compleo Charging Solutions GmbH & Co. KG Adresse: Ezzestraße 8, 44379 Dortmund, Deutschland Sitz der Gesellschaft Name: Compleo Charging Solutions GmbH & Co. KG Adresse: An der Bellmerei 10, 58513 Lüdenscheid, Deutschland...
  • Seite 102 “E” = Mini-Reader oder “F” = Multi-Reader *: “*” = Platzhalter für nicht eichrechtsrelevante Optionen Hersteller Name: Compleo Charging Solutions GmbH & Co. KG Adresse: Ezzestraße 8, 44379 Dortmund, Deutschland Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

  • Seite 103: Speicher- Und Anzeigemodul Sam

    Anlagen 14.4 Speicher- und Anzeigemodul SAM Sehen Sie dazu auch 2 SAM_PTB0030_rev04 [} 104] 2024-10 i00010428 | 01...
  • Seite 104 Betriebsanleitung SW2.0.2 / DE-19-M-PTB-0030 / Rev. 04 Artikelnummer: PTB0030 Issue: 2024_04 Revision: 04...
  • Seite 106 Inhaltsverzeichnis Inhaltsverzeichnis 1 Zu dieser Anleitung..........................Darstellungskonventionen........................... Abkürzungen..............................Standorte und Kontaktinformationen....................... 2 Sicherheit ............................Warnhinweise ..............................2.1.1 Abschnittsbezogene Warnhinweise....................2.2 Personalqualifikation............................ 2.3 Gefahren und Restrisiken ........................... 10 2.4 Elektrische Spannung........................... 10 3 Hinweise zu nachfolgenden Kapiteln....................11 4 Produktbeschreibung SAM........................12 Eichrecht und Instandsetzer ........................
  • Seite 107 Inhaltsverzeichnis Abfrage über Backend (nicht eichrechtlich gesichert)................35 6.2 Abfrage vor Ort (eichrechtlich sicher) ...................... 35 7 Technische Daten zur Messkapsel ...................... 39 8 Montage des SAM..........................40 Anschlüsse ..............................40 8.2 Anschluss von SAM und Zähler........................40 8.3 Prüfungen an bestehende Ladeeinrichtungen mit verbautem SAM ........... 41 9 Verantwortung des Betreibers eines Ladesystems mit SAM..............

  • Seite 108: Zu Dieser Anleitung

    Zu dieser Anleitung 1 Zu dieser Anleitung Diese Anleitung enthält Beschreibungen und wichtige Angaben für den sicheren und störungsfreien Gebrauch des Ladesystems. Die Anleitung ist Bestandteil des Ladesystems und muss allen Personen, die an und mit dem Ladesystem arbeiten jederzeit zugänglich sein. Die Anleitung ist in einem gut leserlichen Zustand zu halten.

  • Seite 109: Abkürzungen

    Zu dieser Anleitung 1.2 Abkürzungen Abkürzung Erklärung Wechselstrom (en.: Alternating Current) Bodenmontage auf Fertigsockel oder tragfähigem Untergrund kombiniertes Ladesystem (en.: Combined Charging System) Abkürzung für Steckerbezeichnung: CHAdeMO Ladepunktbetreiber (en.: Charge Point Operator) Gleichstrom (en.: Direct Current) Elektronischer Haushaltszähler Eichrechtskonforme Abrechnung Elektromagnetische Verträglichkeit fleet Ladestation mit Sammelschienensystem...

  • Seite 110: Standorte Und Kontaktinformationen

    Zu dieser Anleitung 1.3 Standorte und Kontaktinformationen Compleo Charging Solutions GmbH & Co. KG +49 231 53492370 Ezzestraße 8 info@compleo-cs.com 44379 Dortmund, Germany compleo-charging.com Compleo Charging Solutions UK Ltd. +44 1235 355189 The Lambourn, Wyndyke Furlong hello.uk@compleo-cs.com Abingdon, OX14 1UJ, United Kingdom compleocharging.co.uk...

  • Seite 111: Sicherheit

    Sicherheit 2 Sicherheit Zur Betriebssicherheit der Ladeeinrichtung und zur Vermeidung von schweren Verletzungen durch Strom- oder Spannungsüberschläge bzw. Kurzschlüsse müssen nachfolgend aufgeführte Informationen und Sicherheitshinweise zum Betrieb des Gerätes unbedingt beachtet werden. Reparaturarbeiten am Gerät dürfen nur durch autorisiertes Fachpersonal durchgeführt werden.

  • Seite 112: Abschnittsbezogene Warnhinweise

    Sicherheit 2.1.1 Abschnittsbezogene Warnhinweise Abschnittsbezogene Warnhinweise beziehen sich auf ganze Kapitel, einen Abschnitt oder mehrere Absätze innerhalb dieser Anleitung. Abschnittsbezogene Warnhinweise werden wie folgt dargestellt (Beispiel Warnung): WARNUNG Art und Quelle der Gefahr Mögliche Folgen bei Nichtbeachten der Gefahr. Maßnahmen zur Vermeidung der Gefahr. 2.2 Personalqualifikation Qualifizierte und geschulte Elektrofachkräfte erfüllen folgende Anforderungen: –...

  • Seite 113: Gefahren Und Restrisiken

    2.3 Gefahren und Restrisiken HINWEIS Compleo Ladesysteme enthalten in Gesamtheit keine SVHCs (besonders besorgniserregende Stoffe) in einer Konzentration von mehr als 0,1 % (w/w), bezogen auf die einzelne Ladestation. Einzelne Komponenten können jedoch SVHCs in Konzentrationen > 0,1 % (w/w) enthalten.

  • Seite 114: Hinweise Zu Nachfolgenden Kapiteln

    Hinweise zu nachfolgenden Kapiteln 3 Hinweise zu nachfolgenden Kapiteln Ladesäulen mit verbautem Speicher- und Anzeigemodul (SAM) unterliegen dem Eichrecht! Das bedeutet, dass dieses und die nachfolgenden Kapitel eichrechtrelevant und zwingend einzuhalten sind. Produktzuordnung Diese Anleitung ist gültig für folgende Produktversionen: Hardwareversion: –...

  • Seite 115: Produktbeschreibung Sam

    Produktbeschreibung SAM 4 Produktbeschreibung SAM Das Produkt ist für Ladesäulen für die E-Mobilität konzipiert und unterliegt dem Eichrecht. SAM ist das Speicher- und Anzeigemodul, welches den Anfangs- und Endzählerstand der Ladevorgänge dauerhaft speichert und diese auf Anfrage anzeigt. 4.1 Eichrecht und Instandsetzer Nicht alle Systemkomponenten in der Ladesäule unterliegen dem Eichrecht.

  • Seite 116: Bestimmungsgemäßer Gebrauch

    Produktbeschreibung SAM – SAM ist eine marktübergreifende Lösung: Sie ist von Beginn an Roaming-fähig und bietet Unabhängigkeit von CPO, MSP, Backend – Keine technischen Zusatzanforderungen an das CPO-Backendsystem und nachgelagertem Datentransfer (z.B. Kommunikation, Speicherung etc.) – OCPP 1.5 ff kann unverändert verwendet werden, es ist keine Übertragung von signierten Zählerwerten erforderlich –...

  • Seite 117: Typen- Und Leistungsschilder

    Produktbeschreibung SAM 4.4 Typen- und Leistungsschilder Nachfolgend sind das SAM-Typenschild und Zähler-Leistungsschild aufgeführt. Typischerweise ist das SAM-Typenschild von außen (Sicht auf die Ladesäule) sichtbar und das Zähler-Leistungsschild nicht. Typenschild des SAMs Displayrahmen: Beschriftet mit – Oberes Feld: Firmenlogo – Linkes Feld: Produktname –...

  • Seite 118: Übersicht Aller Displayanzeigen (Beispieldarstellungen)

    Produktbeschreibung SAM 4.5 Übersicht aller Displayanzeigen (Beispieldarstellungen) Erklärung der Display-Positionen: Textanzeigen während des Bootbildschirms nach Einschalten & Neustart des SAMs SAM S/N SAM-Seriennummer Crypto lib. Identifizierungmerkmal Softwareanbindung SAM SW SAM-Firmware-Stand SAM Checksum SAM-Prüfsumme der Firmware Manufacture date Tag der Herstellung (Tag der Programmierung) Charge possible Anzahl der noch möglichen Ladevorgänge, die gespeichert werden können.
  • Seite 119 Produktbeschreibung SAM Textanzeigen während des Betriebs der Ladesäule. Datum & Uhrzeit In der ersten Zeile werden dauerhaft das aktuelle Datum und die aktuelle Uhrzeit eingeblendet. Die Anzeige des Datums erfolgt im Format tt.mm.jjjj, die Anzeige der Uhrzeit entspricht dem Format hh:mm:ss.

  • Seite 120: Infobildschirme (Ohne Interaktion Mit Dem Nutzer)

    Produktbeschreibung SAM 4.5.1 Infobildschirme (ohne Interaktion mit dem Nutzer) Die Bootbildschirme (1) und (2) wechseln rollierend. Bootbildschirm (1) Bootbildschirm (2) Betriebsbereit (Ruhezustand) 2024_04 PTB0030 | 04...

  • Seite 121: Displayanzeigen Sam Bei Vertragsbasiertem Laden/ Roaming

    Produktbeschreibung SAM 4.5.2 Displayanzeigen SAM bei vertragsbasiertem Laden/ Roaming Anzeige der ID nach einer Autorisierung 2 Sekunden-Fortschrittsbalken (von links nach rechts aufbauend) bis zum Start der Zeitmessung. Aktuelle Messwerte. Die Anzahl der Pfeil- Anzeige der Dauer mit Zehntelsekunden, Symbole stellen die Anzahl der belasteten nur in den ersten Minuten nach dem Start.

  • Seite 122: Interaktive Bildschirmanzeigen Mit Dem Nutzer Zum Aufrufen Von Ladevorgängen

    Produktbeschreibung SAM 4.5.3 Interaktive Bildschirmanzeigen mit dem Nutzer zum Aufrufen von Ladevorgängen Nach der Startwerteingabe „Weiter“ Nach der Endwerteingabe „Prüfen“ drücken, um den Endwert einzugeben. drücken. (Aufruf nach Berührung einer der beiden Tasten). Bildschirmausgabe bei einem Sollten mehrere Datensätze vorliegen vorgefundenen Eintrag.

  • Seite 123: Displayanzeigen Sam Beim Ad-Hoc-Laden (Payment)

    Produktbeschreibung SAM 4.5.4 Displayanzeigen SAM beim Ad-Hoc-Laden (Payment) INFORMATION Das Ad-Hoc-Laden mit Payment-Unterstützung steht erst ab SAM-Version 1.5.2 zur Verfügung. Anzeige der ID nach einer erfolgten 2 Sekunden-Fortschrittsbalken (von links Autorisierung. nach rechts aufbauend) bis zum Start der Zeitmessung. Aktuelle Messwerte Bildschirm 1. Aktuelle Messwerte Bildschirm 2.

  • Seite 124: Mögliche Hinweisbildschirme

    Produktbeschreibung SAM Aktuelle Messwerte Bildschirm 3. Aktuelle Messwerte Bildschirm 4. Nutzungsgebühr fällig ab Nutzungsgebühr/ Minute Die Anzahl der Pfeil-Symbole stellen die Die Anzahl der Pfeil-Symbole stellen die Anzahl der belasteten Phasen dar. Anzahl der belasteten Phasen dar. 4.5.5 Mögliche Hinweisbildschirme Hinweis „ungültig“...

  • Seite 125: Mögliche Fehlerbildschirme

    Produktbeschreibung SAM 4.5.6 Mögliche Fehlerbildschirme Fehlermeldung: ein Kommunikations- oder Fehlermeldung: eine interne Störung im Speicher-Problem liegt vor. SAM liegt vor. Fehlermeldung: kein Eintrag wurde Fehlermeldung: der gefundene Datensatz ist gefunden. inkonsistent. Abrechnung nur mit einem Der Datensatz ist nicht eichrechtskonform eichrechtskonformen Datensatz möglich! und somit nicht abrechenbar! 4.5.7 Sperrbildschirm...

  • Seite 126: Systemübersicht Sam

    Produktbeschreibung SAM 4.6 Systemübersicht SAM Das SAM bildet mit dem zugehörigen Zähler eine eichrechtskonforme Einheit, die zur Messwerterfassung und -speicherung dient. Nebenstehendes Bild stellt die funktionale Fahrzeugbatterie Einordnung des SAMs (grün) in einer Ladestation dar. Ladeeinrichtung Strom Bei DC-Ladestationen kommt zusätzlich ein AC-DC-Wandler zwischen Netzanschluss und Strom Messkapsel (SAM+Zähler) zur Anwendung.

  • Seite 127: Integration Des Subsystems In Einer Ladesäule

    Produktbeschreibung SAM 4.7 Integration des Subsystems in einer Ladesäule Mit dem Subsystem besteht die Möglichkeit, alle eichrechtsrelevanten Messungen und Datenerfassungen durchzuführen. Die nachfolgende Abbildung stellt die benötigten Verbindungen zwischen den Komponenten innerhalb einer Ladesäule dar. AC-System DC-System Links ist das 12 V Netzteil zur Versorgung des SAMs und der Steuerung. In unmittelbarer Nähe befindet sich die Netzversorgungsleitung zum Zähler (hier sind ggf.

  • Seite 128: Kommunikationsverbindungen

    Produktbeschreibung SAM 4.8 Kommunikationsverbindungen Das SAM ist mit folgenden rückwirkungsfreien Kommunikationsschnittstellen ausgestattet: – IR-Schnittstelle: Punkt-zu-Punkt-Verbindung zum Elektrizitätszähler – 20 mA Schnittstelle: Punkt-zu-Punkt-Verbindung zur Ladeeinrichtungssteuerung (LES) – HMI-Schnittstelle (2 Tasten und Display) zur Interaktion mit dem Nutzer Verbindung zum Elektrizitätszähler Das Speicher- und Anzeigemodul ist über eine eichrechtlich gesicherte Verbindung mit dem Elektrizitätszähler verbunden.

  • Seite 129: Systemübersicht Sam - Modul

    Produktbeschreibung SAM 4.10 Systemübersicht SAM – Modul Das nebenstehende Bild stellt die internen 20 mA-Schnittstelle Speicher- und Anzeigemodul relevanten Komponenten des SAMs dar. Display Flash Das Speicher- und Anzeigemodul ist mit 2 x Eingabe- Mikro- folgenden Komponenten ausgestattet: Speicher taste prozessor Lautsprecher IR-Schnittstelle...
  • Seite 130 Über den Anschluss wird das SAM mit 12 V Betriebsspannung versorg HINWEIS Erlischen der Zulassung! Das SAM darf nur mit einem Netzteil der Firma: MeanWell vom Typ: ELG-150-12 betrieben werden, sonst erlischt die Zulassung! Ausnahme: Ladesäulen der Bauart Compleo SOLO! 2024_04 PTB0030 | 04...

  • Seite 131: Eichrechtliche Zeitmessung Der Ladeservice-Dauer (Stoppuhrfunktion)

    Produktbeschreibung SAM 4.11 Eichrechtliche Zeitmessung der Ladeservice-Dauer (Stoppuhrfunktion) Das SAM besitzt intern eine quarzgesteuerte Realtimeclock (RTC). Diese wird für die Zeitmessung (für die Ladedauer bzw. Standzeit) verwendet. Die Ladeservice-Dauer ist die Zeitspanne zwischen dem Zeitpunkt, an dem die Ladeeinrichtung den Anschluss eines Fahrzeugs erkennt, und dem Zeitpunkt, an dem die Ladeeinrichtung die Trennung des Fahrzeugs von der Ladeeinrichtung erkennt.
  • Seite 132 Produktbeschreibung SAM Überprüfung der Zeitmessung mittels Displayanzeige Im Display ist zur sekundengenauen Anzeige zusätzlich ein Startbalken dargestellt, der einen 2 Sekunden Countdown (Balken baut sich von links nach rechts auf) nach Verbinden der Ladesäule mit dem Fahrzeug beginnt. Nach Ablauf des Countdowns beginnt die Zeitmessung. Die Messung stoppt, wenn das Fahrzeug ladesäulenseitig getrennt wird.
  • Seite 133 Produktbeschreibung SAM Nachfolgende Grafik stellt den Prüfablauf dar. PTB0030 | 04 2024_04...
  • Seite 134 Produktbeschreibung SAM Systemübersicht Elektrizitätszähler Abhängig von Ausführung und Einsatz ist das SAM mit verschiedenen AC- und DC-Zählern ausgestattet. Diese Zähler sind eichrechtlich zugelassene Zähler und dienen zur Messung der an den Abgabepunkten abgegebenen Energiemenge. Für detaillierte Informationen siehe Kapitel 13.1 Zähler, Seite 66. 2024_04 PTB0030 | 04...

  • Seite 135: Ladevorgang Mit Sam

    Ladevorgang mit SAM 5 Ladevorgang mit SAM In diesem Kapitel werden die Displayanzeigen näher erläutert, die während eines Ladevorganges im SAM angezeigt werden. Ladevorgänge, die über eine Autorisierung mit einer Bezahlkarte erfolgen, sind im Kapitel 11.1 Abrechnung mit Payment (mit Tarif), Seite 50 beschrieben. Der Ablauf des Ladevorganges wird in der Betriebsanleitung der jeweiligen Ladesäule beschrieben.

  • Seite 136: Autorisierung

    Ladevorgang mit SAM 5.2 Autorisierung Sobald ein Nutzer sich bei der Ladesäule anmeldet und die entsprechende Autorisierung zum Laden bekommt, wechselt die Anzeige und zeigt die entsprechende ID zum bevorstehenden Ladevorgang an. 5.3 Zwei Sekunden bis zum Ladevorgang Sobald ein Fahrzeug und die Ladesäule verbunden sind und die Autorisierung erfolgreich war, wird im Display ein schwarzer zwei sekündiger Fortschrittsbalken...

  • Seite 137: Ende Des Ladevorgangs

    Ladevorgang mit SAM INFORMATION Einige Sekunden nach Beginn des Ladevorgangs wird die persönliche ID aus Datenschutzgründen bis auf einige führenden Stellen durch Kreuze substituiert. 5.5 Ende des Ladevorgangs Nach dem Beenden des Ladevorgangs (nach ladestationsseitiger Trennung vom Fahrzeug ) werden die Informationen auf dem Display zum Zwecke einer Kontrolle dargestellt.

  • Seite 138: Abfrage Vorheriger Ladevorgänge Mit Sam

    Abfrage vorheriger Ladevorgänge mit SAM 6 Abfrage vorheriger Ladevorgänge mit SAM 6.1 Abfrage über Backend (nicht eichrechtlich gesichert) Mittels OCPP können über die Ladeeinrichtungssteuerung vom Backend einzelne oder alle gespeicherten Datensätze abgerufen werden. INFORMATION Die Datenabfrage vom Backend ist keine eichrechtlich gesicherte Übertragung. Die eichrechtlich sichere Datenabfrage ist nur vor Ort am Ladepunkt möglich.
  • Seite 139 Abfrage vorheriger Ladevorgänge mit SAM Eingabe des Startwertes Der Startwert des abzufragenden Ladevorgangs ist wie zuvor beschrieben einzugeben. Anschließend ist die Option „Weiter“ anzuwählen und zu bestätigen. Eingabe des Endwertes In gleicher Art und Weise wird der Endwert desselben Ladevorgangs eingegeben. Die Auswahl der Option „Prüfen“...
  • Seite 140 Abfrage vorheriger Ladevorgänge mit SAM Hinweisbildschirme Eine Ladeeinrichtung inkl. der eichrechtlichen Messkapsel stellt ein komplexes System dar, an das hohe rechtliche Anforderungen gestellt werden. In bestimmten Situationen werden Hinweis- Bildschirme angezeigt, wenn während eines Ladevorgangs technische Probleme auftreten. Nebenstehende Hinweis-Bildschirme werden angezeigt, wenn während eines Ladevorganges entweder ein Stromausfall oder die Kommunikation zwischen SAM und...
  • Seite 141 Abfrage vorheriger Ladevorgänge mit SAM Das SAM ist „Außer Betrieb“ wenn, 4. die Tastenbedienung nicht mehr funktioniert. ð Folge: Ladevorgänge sind weiterhin freigegeben, dürfen aber nicht abgerechnet werden. 5. die Firmware vom SAM ist inkonsistent. ð Folge: Der Ladepunkt geht auf „Außer Betrieb“.

  • Seite 142: Technische Daten Zur Messkapsel

    Technische Daten des Zählers, Nennbetriebsbedingungen Siehe Kapitel 13.1 Zähler, Seite 66. HINWEIS Erlischen der Zulassung! Das SAM darf nur mit einem Netzteil der Firma: MeanWell vom Typ: ELG-150-12 betrieben werden, sonst erlischt die Zulassung! Ausnahme: Ladesäulen der Bauart Compleo SOLO! 2024_04 PTB0030 | 04...

  • Seite 143: Montage Des Sam

    Erlischen der Zulassung! Das SAM darf nur mit einem Netzteil der Firma: MeanWell vom Typ: ELG-150-12 betrieben werden, sonst erlischt die Zulassung! Ausnahme: Ladesäulen der Bauart Compleo SOLO! HINWEIS Anschlüsse siehe Blockschaltbilder in Kapitel 13.1 Zähler, Seite 66. 8.2 Anschluss von SAM und Zähler Beachten Sie bitte die nachfolgenden Sicherheitshinweise, bevor Sie das Gerät anschließen.

  • Seite 144: Prüfungen An Bestehende Ladeeinrichtungen Mit Verbautem Sam

    Erlischen der Zulassung! Das SAM darf nur mit einem Netzteil der Firma: MeanWell vom Typ: ELG-150-12 betrieben werden, sonst erlischt die Zulassung! Ausnahme: Ladesäulen der Bauart Compleo SOLO! WARNUNG Beim Anschluss des Zählers besteht Brandgefahr bei Anschlussleitungen mit zu hohem...
  • Seite 145 Energie entnommen werden, die zu 100 Ziffernsprüngen der auszuwertenden Anzeige führt. Als Anzeige für die Auswertung können entweder das Display (kWh mit 2 Nachkommastellen) oder bei Durchführung durch compleo-Mitarbeiter mit geeignetem SW- Tool die intern vorhandenen Zählerwerte (kWh mit 5 Nachkommastellen) verwendet werden.
  • Seite 146 Montage des SAM Im Herstellungsprozess werden mindestens sinngemäße Alternativen zu den beschriebenen Prüfungen durchgeführt. Aufgrund der vorhandenen Infrastruktur im Herstellungsprozess, die auf ein hohes Maß an Prozesssicherheit, Qualität und optimierte Durchlaufzeiten ausgelegt ist, sind die Prüfungen sinngemäße Alternativen, die in einzelnen Details jedoch variieren können.

  • Seite 147: Verantwortung Des Betreibers Eines Ladesystems Mit Sam

    Verantwortung des Betreibers eines Ladesystems mit SAM 9 Verantwortung des Betreibers eines Ladesystems mit Der Betreiber trägt während des Betriebs und der Montage die rechtliche Produktverantwortung für den Schutz des Anschlussnehmers, des Montagepersonals oder Dritter. Neben den Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbereich des Geräts gültigen gesetzlichen, berufsgenossenschaftlichen und verbandserlassenen Sicherheits-, Arbeitsschutz- und Anschlussbedingungen eingehalten werden.
  • Seite 148 Verantwortung des Betreibers eines Ladesystems mit SAM HINWEIS Aufbewahrungsfristen beachten! Sollte das SAM (Lebensdauer ist erreicht, defekt,…) stillgelegt werden, müssen die örtlich vorgeschriebenen Aufbewahrungsfristen eingehalten werden. Das SAM mit den dauerhaft gespeicherten Ladevorgängen muss sicher verwahrt werden, um z.B. Betriebsprüfungen oder auch rechtliche Auseinandersetzungen aufklären zu können.

  • Seite 149: Messrichtigkeitshinweise Gemäß Ptb-Baumusterprüfbescheinigung

    Messrichtigkeitshinweise gemäß PTB-Baumusterprüfbescheinigung 10 Messrichtigkeitshinweise gemäß PTB- Baumusterprüfbescheinigung Sehen Sie dazu auch 2 Messrichtigkeitshinweise gemäß PTB [} 47] PTB0030 | 04 2024_04...

  • Seite 150: Eigenschaft

    Messrichtigkeitshinweise gemäß PTB-Baumusterprüfbescheinigung Auflagen für den Betreiber der Ladeeinrichtung, die dieser als notwendige Voraussetzung für einen bestimmungsgemäßen Betrieb der Ladeeinrichtung erfüllen muss. Der Betreiber der Ladeeinrichtung ist im Sinne § 31 des Mess- und Eichgesetzes der Verwender des Messgerätes. 1. Die Ladeeinrichtung gilt nur dann als eichrechtlich bestimmungsgemäß und eichrechtkonform verwendet, wenn sie nicht anderen Umgebungsbedingungen ausgesetzt ist, als denen, für die ihre Baumusterprüfbescheinigung erteilt wurde.
  • Seite 151 II Auflagen für den Verwender der Messwerte aus der Ladeeinrichtung (EMSP) Der Verwender der Messwerte hat den § 33 des MessEG zu beachten: § 33 MessEG (Zitat) § 33 Anforderungen an das Verwenden von Messwerten (1) Werte für Messgrößen dürfen im geschäftlichen oder amtlichen Verkehr oder bei Messungen im öffentlichen Interesse nur dann angegeben oder verwendet werden, wenn zu ihrer Bestimmung ein Messgerät bestimmungsgemäß...
  • Seite 152 6. Der EMSP hat bei begründeter Bedarfsmeldung zum Zwecke der Durchführung von Eichungen, Befundprüfungen und Verwendungsüberwachungsmaßnahmen durch Bereitstellung geeigneter Identifizierungsmittel die Authentifizierung an den von ihm genutzten Exemplaren des zu dieser Bedienungsanleitung gehörenden Produktes zu ermöglichen. 7. Der EMSP muss sicherstellen, dass dem Kunden automatisch (z.B. über das Hinterlegen seiner E- Mail-Adresse auf einer Webseite) nach Abschluss der Messung und spätestens zum Zeitpunkt der Rechnungslegung ein Beleg der Messung und der Angaben zur Bestimmung des Geschäftsvorgangs zugestellt wird, solange dieser hierauf nicht ausdrücklich verzichtet.

  • Seite 153: Anzeigen Des Abrechnungssystems

    Anzeigen des Abrechnungssystems 11 Anzeigen des Abrechnungssystems INFORMATION Die nachfolgend beschriebenen Funktionen treffen nicht auf alle Produktvarianten zu. 11.1 Abrechnung mit Payment (mit Tarif) Bezahlung via Girokarte, Kreditkarte, Google PAY, Apple PAY usw. INFORMATION Die Anzeigen bei Payment-Ladevorgängen werden eichrechtskonform angezeigt. 11.1.1 Start-Bildschirm (Idle-Modus) Anzeigen: –...

  • Seite 154: Payment Bestandteile Datentupel

    Anzeigen des Abrechnungssystems 11.1.3 Payment Bestandteile Datentupel – Zählerstand bei Start des Messvorgangs – Zählerstand bei Ende des Messvorgangs – Identifikationsnummer des Vertragspartners (Payment ID) – Dauer des Messvorgangs – Integrität/ Gültigkeit des Datensatzes – Transaktionsnummer vom SAM – Zeitstempel bei Start –...

  • Seite 155: Anzeigen Beim Ladevorgang

    Anzeigen des Abrechnungssystems 11.1.4 Anzeigen beim Ladevorgang Die Anzeige-Sequenz (1-2-3-4) rolliert im 5-Sekunden-Takt. PTB0030 | 04 2024_04...

  • Seite 156: Startablauf Ladevorgang

    Anzeigen des Abrechnungssystems 11.1.5 Startablauf Ladevorgang SAM-Display zeigt Betriebsbereitschaft an. 1. Ladevorgang durch Vorhalten einer Payment-Card starten. ð Das Info-Display des Ladesystems zeigt rollierend Informationen zu Preis- und Vertragsmodalitäten an. 2. Bei möglicher Aufforderung PIN eingeben. 2024_04 PTB0030 | 04...
  • Seite 157 Anzeigen des Abrechnungssystems 3. Warten, bis die Autorisierung abgeschlossen ist. ð Info-Display zeigt die erfolgreiche Autorisierung an. ð Sam-Display zeigt Preisinformationen an. PTB0030 | 04 2024_04...

  • Seite 158: Endablauf Ladevorgang

    Anzeigen des Abrechnungssystems 4. Fahrzeug mit Ladesystem verbinden. ð SAM-Display zeigt rollierend Informationen zu Ladepreis und -dauer an. 11.1.6 Endablauf Ladevorgang 1. Ladevorgang durch Vorhalten derselben Payment-Card beenden. ð SAM-Display zeigt blockweise im 5-Sekunden-Takt rollierend die Zähler- und Datenstände, den Verbrauch der erfolgten Ladung, sowie den Tarif, Nutzungsgebühr-und Zeitpunkt an.

  • Seite 159: Abruf Historischer Ladedaten

    Anzeigen des Abrechnungssystems 11.1.7 Abruf historischer Ladedaten Die Anzeige-Sequenz (Block 1 – Block 2) rolliert im 5-Sekunden-Takt. Anzeigen Block 1: – Start der Ladung – Ende der Ladung – Dauer der Ladung Anzeigen Block 2: – Energiepreis nach Tarif – Nutzungsgebühr –...

  • Seite 160: Anzeige Nach Autorisierung

    Anzeigen des Abrechnungssystems 11.2.2 Anzeige nach Autorisierung Roaming-Anzeigen: – Ladeanschluss-Typ – Benutzer-ID (nach Autorisierung) 11.2.3 Anzeigen beim Ladevorgang Die Anzeigen bei Ladevorgängen über Roaming bleiben unverändert. Die Vorgehensweise zum Abruf der Daten ist beschrieben im Kapitel 6 Abfrage vorheriger Ladevorgänge mit SAM, Seite 35. 11.2.4 RFID Bestandteile Datentupel –...

  • Seite 161: Startablauf Ladevorgang

    Anzeigen des Abrechnungssystems 11.2.5 Startablauf Ladevorgang 1. Ladevorgang durch Vorhalten einer RFID-Card autorisieren. ð SAM-Display zeigt die ID-Nummer an. 2. Ladeleitung mit dem Fahrzeug verbinden. ð SAM-Display zeigt den Ladestart, den aktuellen Verbrauch und die aktuelle Dauer der Ladung an. PTB0030 | 04 2024_04...

  • Seite 162: Endablauf Ladevorgang

    Anzeigen des Abrechnungssystems 11.2.6 Endablauf Ladevorgang 1. Ladevorgang durch Vorhalten derselben RFID-Card oder optional am Fahrzeug beenden. ð SAM-Display zeigt den Ladestart, den aktuellen Verbrauch und die aktuelle Dauer der Ladung an. 2. Ladeleitung von dem Fahrzeug trennen. ð SAM-Display zeigt die Zähler- und Datenstände, sowie den Verbrauch der erfolgten Ladung an.

  • Seite 163: Abruf Des Kundenbelegs Über Den Belegserver

    Anzeigen des Abrechnungssystems 11.3 Abruf des Kundenbelegs über den Belegserver Der Belegabruf ist möglich über folgende Websites: – ev-beleg.de – ev-receipt.com – ev-r.eu INFORMATION Der Abruf ist nur möglich, wenn als Bezahlkarte eine Debit-/ Kreditkarte oder eine virtuelle Karte, z. B. via Apple Pay oder Google Pay, verwendet wurde. Für den Belegabruf ist keine Registrierung erforderlich.
  • Seite 164 Anzeigen des Abrechnungssystems Legitimation über den Ort der Ladestation Für den Erhalt des digitalen Beleges über den Ort sind folgende Daten notwendig: – Ort der Ladestation oder die EVSE-ID der Ladestation – Tag der Ladung – Die letzten 4 Stellen der verwendeten Bezahlkarte Legitimation über die ID vom Kontoauszug Für den Erhalt des digitalen Beleges über die...
  • Seite 165 Anzeigen des Abrechnungssystems Mit dem Bestätigen des Buttons „Suchen“ werden alle zu der Auswahl passenden Belege aufgerufen. Der Beleg kann dann über den „Download“ Button eruntergeladen werden. Auf dem Kundenbeleg sind alle eichrechtlich relevanten Daten sichtbar. PTB0030 | 04 2024_04...

  • Seite 166: Rückverfolgbarkeit Bezahlvorgang/Kunden (Für Den Cpo Der Ladestation)

    Anzeigen des Abrechnungssystems 11.4 Rückverfolgbarkeit Bezahlvorgang/Kunden (für den CPO der Ladestation) Nach Vertragsschluss mit dem Payment Service Provider (PSP) bekommt der Betreiber einen Zugang zum Backend des PSP, in der der Betreiber alle Transaktionen mit seinem Bezahlterminal einsehen kann. Über dieses Portal kann der Betreiber mit bestimmten Informationen und der Rücksprache mit dem PSP den zugehörigen Kunden zur Transaktion bestimmen.
  • Seite 167 Anzeigen des Abrechnungssystems Mit diesen Daten kann der Vorgang über das PSP-Portal - hier am Beispiel der Firma Lavego - eindeutig ermittelt werden. Mit diesem Vorgang kann der PSP mit Zustimmung des Betreibers die jeweilige Bank kontaktieren, um den Kunden zum Zahlvorgang und damit auch zu dem eichrechtskonformen Messvorgang zuzuordnen.

  • Seite 168: Sprachauswahl

    Sprachauswahl 12 Sprachauswahl Der Ladepunktbetreiber (CPO) hat die Möglichkeit, eine länderspezifische Sprache für das SAM einzustellen. INFORMATION Grundsprache An Ladestationen, die dem deutschen Eichrecht unterstehen, ist immer Deutsch als Grundsprache eingestellt. 2024_04 PTB0030 | 04...

  • Seite 169: Anlagen

    Anlagen 13 Anlagen 13.1 Zähler 13.1.1 Datenblatt Wechselstromzähler EasyM60/V14.02 Elektronischer 3-Phasen-, 4-Leiter-Zähler Sehen Sie dazu auch 2 Datenblatt Wechselstromzähler EasyM60_V14.02.pdf [} 67] PTB0030 | 04 2024_04...

  • Seite 170: Moderne Messeinrichtung

    MODERNE MESSEINRICHTUNG ® ® Drehstromzähler EasyM60 / EasyM100 erweiterbar zum intelligenten Messsystem TECHNISCHE DATEN Zählerart: Anzeige: •2-zeiliges LC-Display nach FNN-Lastenheft EDL V1.2 Elektronischer Drehstromzähler, auch als Wechselstromzähler über •1. Zeile mit 6 Stellen für Energieanzeige in kWh Phase L3 zugelassen (optional Zulassung für alle 3 Phasen) •2.
  • Seite 171 MODERNE MESSEINRICHTUNG ® ® Drehstromzähler EasyM60 / EasyM100 Abmessungen ABMESSUNGEN ® ® Drehstromzähler EasyM60 / EasyM100 Drehstromzähler EasyM60 / EasyM100 ® ® ohne Klemmendeckel mit Klemmendeckel „60“ Gesamtmaß (Höhe) mit Klemmendeckel: „40“: 182 mm - „60“: 198 mm - „80“: 222 mm „100“: 242 mm Irrtümer sind vorbehalten.

  • Seite 172: Datenblatt Gleichstromzähler Easymeter D1Ab3050

    Anlagen 13.1.2 Datenblatt Gleichstromzähler Easymeter D1AB3050 Elektronischer Gleichstromzähler Sehen Sie dazu auch 2 Datenblatt Gleichstromzähler Easymeter D1AB3050.pdf [} 70] 2024_04 PTB0030 | 04...

  • Seite 173: Ladepunkt- Messeinrichtung D1A

    LADEPUNKT- MESSEINRICHTUNG D1A Gleichstromzähler 130 A MERKMALE Zählertyp: Energiezähler für 60 VDC - 600 VDC/ 1,25 - 25(130) A oder 100 VDC - 1000 VDC/ 1,25 - 25(130) A Innenschaltung E1000 (entspricht 1000 nach DIN 43856, siehe Zeichnung umseitig) Ausführungen: D1AX3050 (Spannungsmessbereich 60 V - 600 V) Genauigkeit: D1AX3051 (Spannungsmessbereich 100 V - 1000 V)

  • Seite 174: Abmessungen

    LADEPUNKT- MESSEINRICHTUNG D1A Gleichstromzähler 130 A ABMESSUNGEN D1AX30XX ANSCHLUSS- UND INNENSCHALTBILD Irrtümer sind vorbehalten. EasyMeter GmbH | Piderits Bleiche 9 | 33689 Bielefeld | Germany | Fon: +49 5205 9828-0 | Fax: +49 5205 9828-28 E-Mail: info@easymeter.com | Internet: www.easymeter.com 19.10.2021...

  • Seite 175: Datenblatt Drehstromzähler Ebz-Dd3

    Anlagen 13.1.3 Datenblatt Drehstromzähler eBZ-DD3 Elektronischer Drehstromzähler Sehen Sie dazu auch 2 Datenblatt Drehstromzähler eBZ_DD3.pdf [} 73] PTB0030 | 04 2024_04...

  • Seite 176: Die Moderne Messeinrichtung

    elektronischer Basiszähler DD3 mit mME-Funktionalität nach Messstellenbetriebsgesetz Die wichtigsten Vorteile im Überblick:  Temperaturstabile Shuntmessung JANUAR 2017  Hochauflösendes Messwerk  Kompakte Einplatinenlösung  Robust und langlebig durch Gießharzfüllung  Manipulationssicher  Kontraststarkes, hochwertiges Display  Historische Daten (730d) mit PIN Schutz ...
  • Seite 177 elektronischer Basiszähler DD3 eBZ Newsletter JANUAR 2017 Elektronischer Drehstromzähler nach DIN EN 50470, Der DD3 verfügt über die Grundfunktionalität Dreipunktbefestigung nach VDE-AR-N 4400, der modernen Messeinrichtung für den Varianten: Bezugs-, Zweirichtungs-, Lieferzähler Einsatz in Neu- und Bestandsanlagen. An der mit und ohne Rücklaufsperre Info- und MSB-Schnittstelle können einfach Doppeltarifzähler mit Klemme 7*/9*/11/13/15/33, und manipulationssicher Smart Home-, Smart...
  • Seite 178 The power to move Compleo Charging Solutions GmbH & Co. KG Ezzestraße 8 44379 Dortmund Deutschland info@compleo-cs.com compleo-charging.com ©2024 Compleo. Alle Rechte vorbehalten. Dieses Dokument darf ohne schriftliche Genehmigung weder ganz noch auszugsweise kopiert oder in jeglicher Art und Form reproduziert werden. Alle Abbildungen in diesem Dokument dienen nur als Beispiel und können von dem ausgelieferten Produkt...

Diese Anleitung auch für:

I00010428

Inhaltsverzeichnis
