Installation
Ve
5.6
Versorgungsleitung anschließen

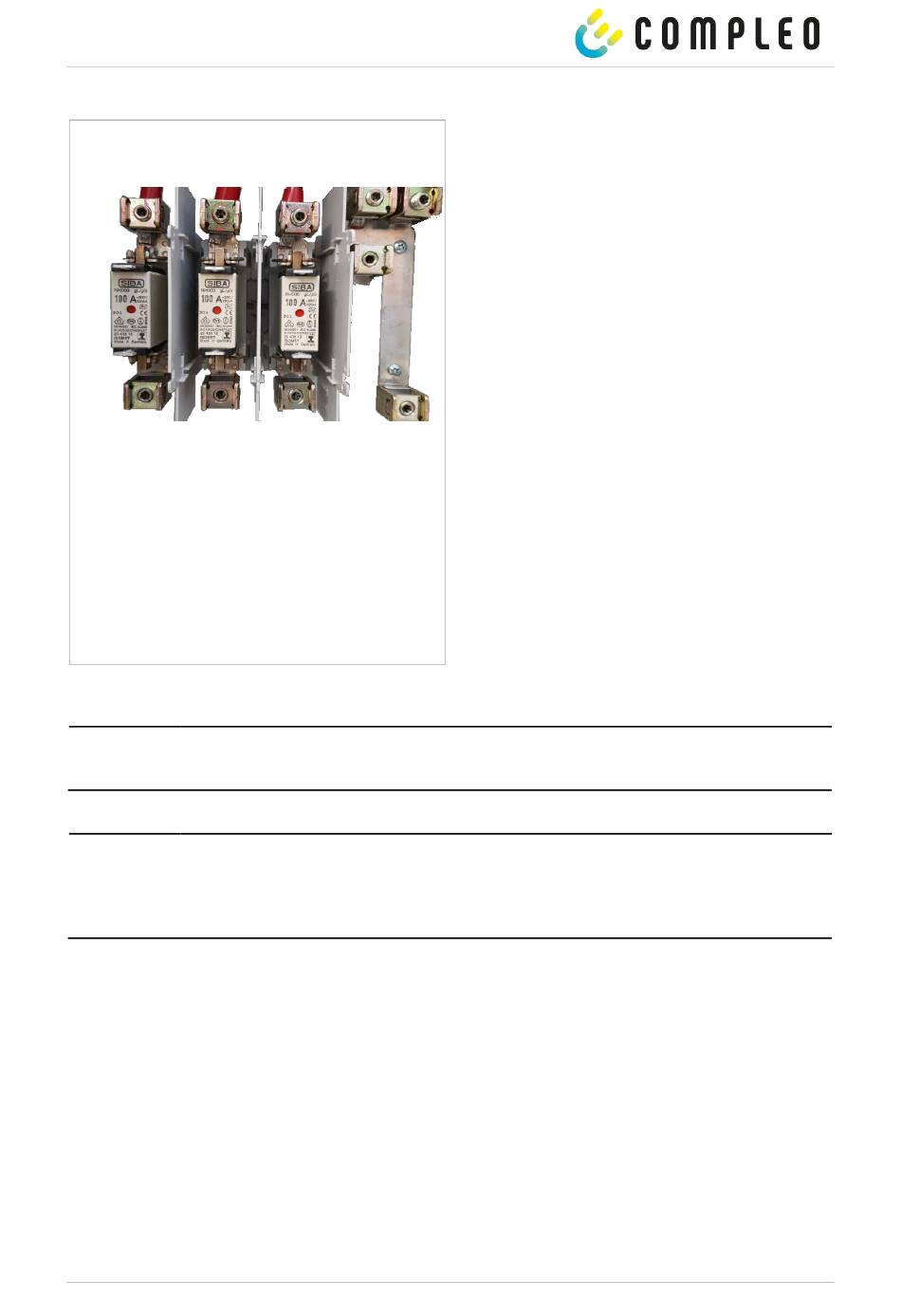

Interne Verdrahtung
L1
L2
I
I
I
I
N
L3
Externe Verdrahtung
HINWEIS
Die zu nutzenden NH-Sicherungen für das Ladesystem können Betriebstemperaturen über 25 °C unterliegen.
Es kann gegebenenfalls notwendig sein, eine NH-Sicherung der nächst höheren Stufe, bezogen auf den
Nennstrom des Ladesystems, zu nutzen, um eine hohe Verfügbarkeit des Ladesystems zu gewährleisten.
HINWEIS
Bei der elektrischen Installation eines Ladesystems sind die geltenden Normen für Überspannungsschutz zu
berücksichtigen. Die Firma Compleo Charging Solutions AG empfiehlt, bei Ladestationen mit öffentlichem
Netzanschluss im Vorzählerbereich den Einsatz eines Überspannungsableiters des Typs 1+2. Ladestationen,
welche aus bereits geschützten Verteilungen versorgt werden, sind mindestens mit einem
Überspannungsableiter des Typs 2 auszustatten.
28
L3
N
PE
I
I
I
I
I
I
L2
L1
PE
A121F37016.22/A122F37014.22 | 01
Die Installation wird an einem Hausanschlusskasten
vorgenommen
1.
Die einzelnen Adern 30 mm abisolieren bzw.
gemäß den zu verwendenden Kabelschuhen.
7.
Alle Leiter des Versorgungskabels gemäß
nebenstehender Abbildung auf der externen
Verdrahtungsseite anschließen.
Der Querschnitt der Leiter muss zwischen 10
und 70 mm² ((RM & SM) bzw. zwischen 10 und
95 mm² (RE & SE) liegen.
Der Leiterquerschnitt ist unter Berücksichti-
gung der maximalen Ladeleistung und der
Länge und der Verlegeart des Versorgungs-
kabels zu wählen.
8.
Sicherstellen, dass die einzelnen Adern richtig
angeschlossen und die Klemmschrauben fest
angezogen (M = 15 Nm) bzw. die Push-In-
Klemme richtig geschlossen (Klicken) sind.
9.
Entsprechend der Montagebedingungen und
der daraus resultierenden Planung einen
Überspannungs- und Blitzschutz installieren.
10.
Alle ggf. zuvor entfernten Abdeckungen
wieder montieren.
2022-06
