Wilo-Separator MONO
Installation

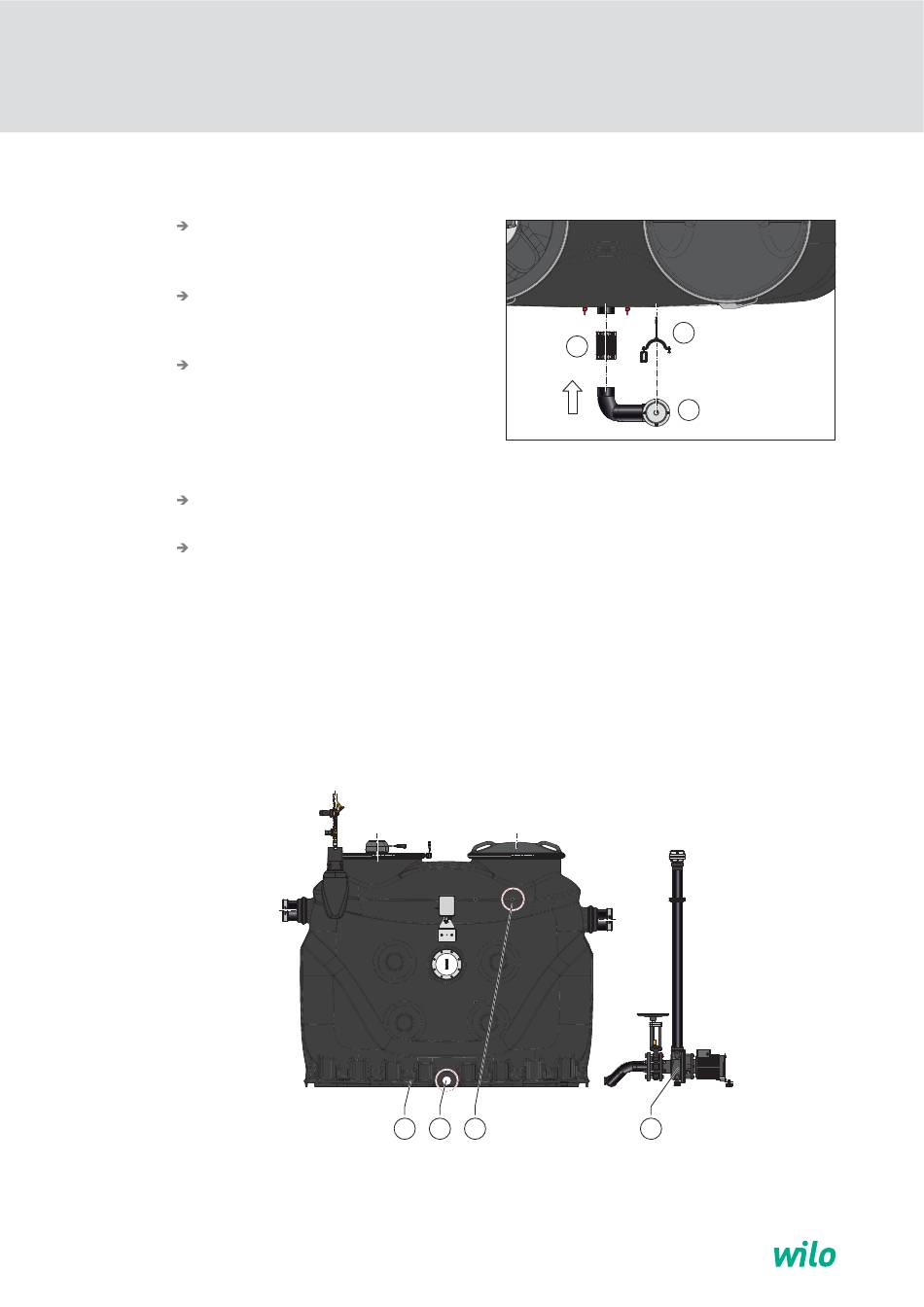

Reihenfolge der Arbeiten sollte eingehalten werden:
Rohrschellen in die Gewindeeinsätze
am Behälter eindrehen und waagrecht
ausrichten (1).
Gelenkbolzen am Rohrverbinder lösen
und Rohrverbinder über den Anschluss-
stutzen schieben (2).
Einheit Direktabsaugung neben dem
Behälter platzieren, Spitzende der
Verrohrung in den Rohrverbinder
schieben und Steigrohr der Direktab-
saugung gegen die Rohrschellen drücken
(3).
Gelenkbolzen des Rohrverbinders
handfest anziehen.
Rohrschellen schließen, Schraubverbin-
dungen handfest anziehen und mit Mutter
gegenüber dem Gewindeinsatz sichern.
3.1.10 Montage Einheit Entsorgungspumpe
Gilt für Typ 4.1 und 5.1
Falls die Einheit der Entsorgungspumpe nicht am Behälter montiert wurde (z. B. aus Trans-
portgründen), liegt sie im Auslieferungszustand lose bei und muss montiert werden.
56/ 106
2.
1
2
3
Abbildung: Typ 5.1
1.
3.
4
