2.7 Steuerung

Findet Verwendung bei Typ 4.1

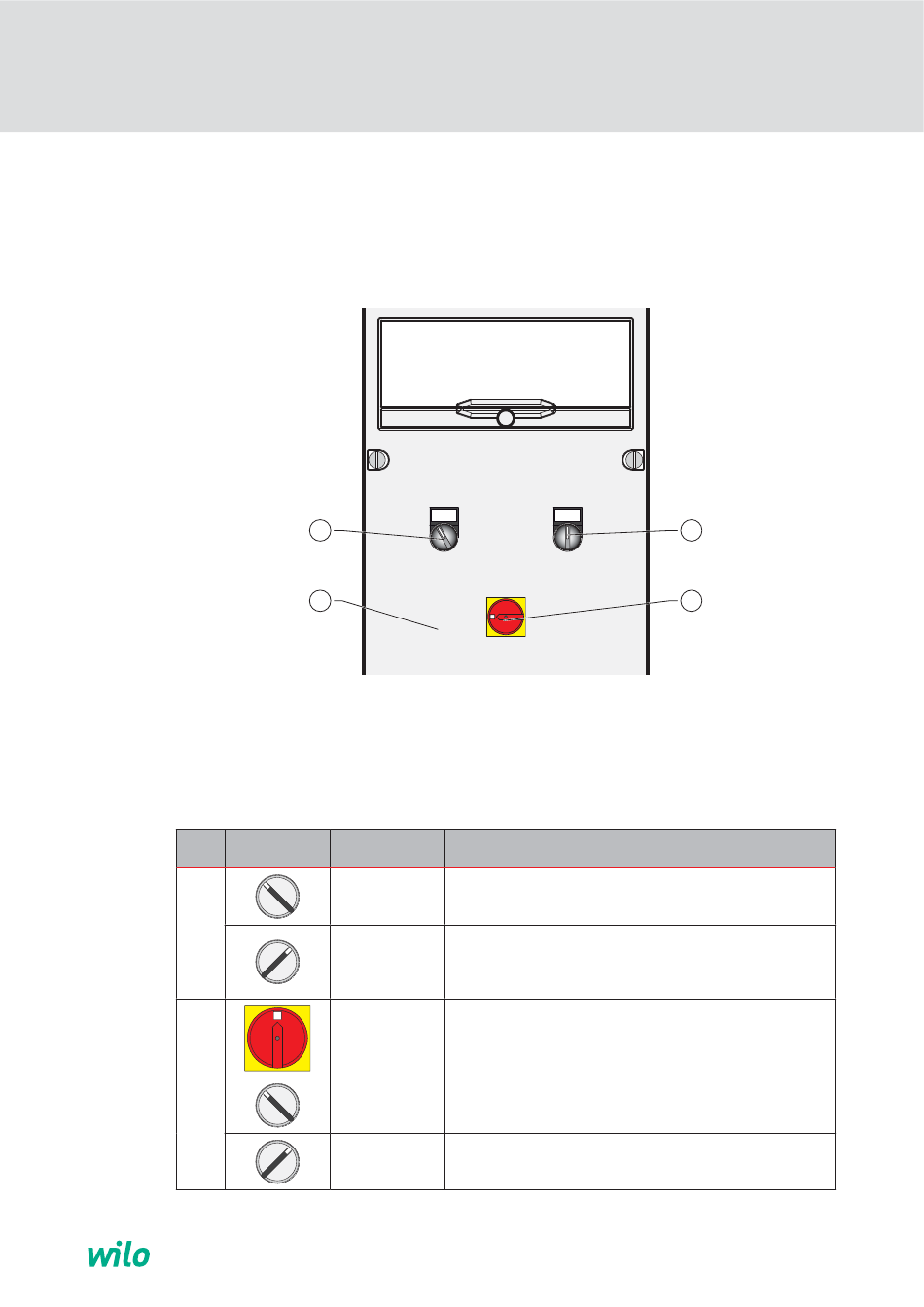

2.7.1 Bedienelemente und Anzeigen

4
3
1 = Schalter H - 0 - A: Bedienung Entsorgungspumpe
2 = Hauptschalter

Funktion der Bedienelemente

Pos. Element Funktion
Manueller Betrieb
Entsorgungs-
pumpe
1
Automatischer
Betrieb Entsor-
gungspumpe
Stromversorgung
2
steuern
Manueller Betrieb
Rührwerk
4
Manueller Betrieb
Rührwerk
3 = Gehäuse
4 = Schalter 0 - 1: Bedienung Rührwerk
Erklärung
Schalterstellung H (rastet nicht ein, muss gehalten werden):
Entsorgungspumpe wird manuell gestartet.
Ist die Entsorgungspumpe in Betrieb, leuchtet der Schaltknopf.
Schalterstellung A (rastet ein): Entsorgungspumpe wird manuell
gestartet und gemäß den Voreinstellungen am Zeitrelais
automatisch gestoppt.
Ist die Entsorgungspumpe in Betrieb, leuchtet der Schaltknopf.
Mit dem Hauptschalter in Stellung „I" wird die elektrische
Ausrüstung allpolig mit der elektrischen Versorgung verbunden.
Schalterstellung 0 (rastet ein): Rührwerk ist aus bzw. wird
gestoppt.
Schalterstellung A (rastet ein): Rührwerk wird gestartet.
Ist das Rührwerk in Betrieb, leuchtet der Schaltknopf.
Wilo-Separator MONO
