Wilo-Separator MONO
Installation
3.1.8 Montage Einheit Fülleinheit
Gilt für alle Typen
Falls die Einheit der Fülleinheit nicht am Behälter montiert wurde (z. B. aus Transport-
gründen), liegt sie im Auslieferungszustand lose bei und muss montiert werden.

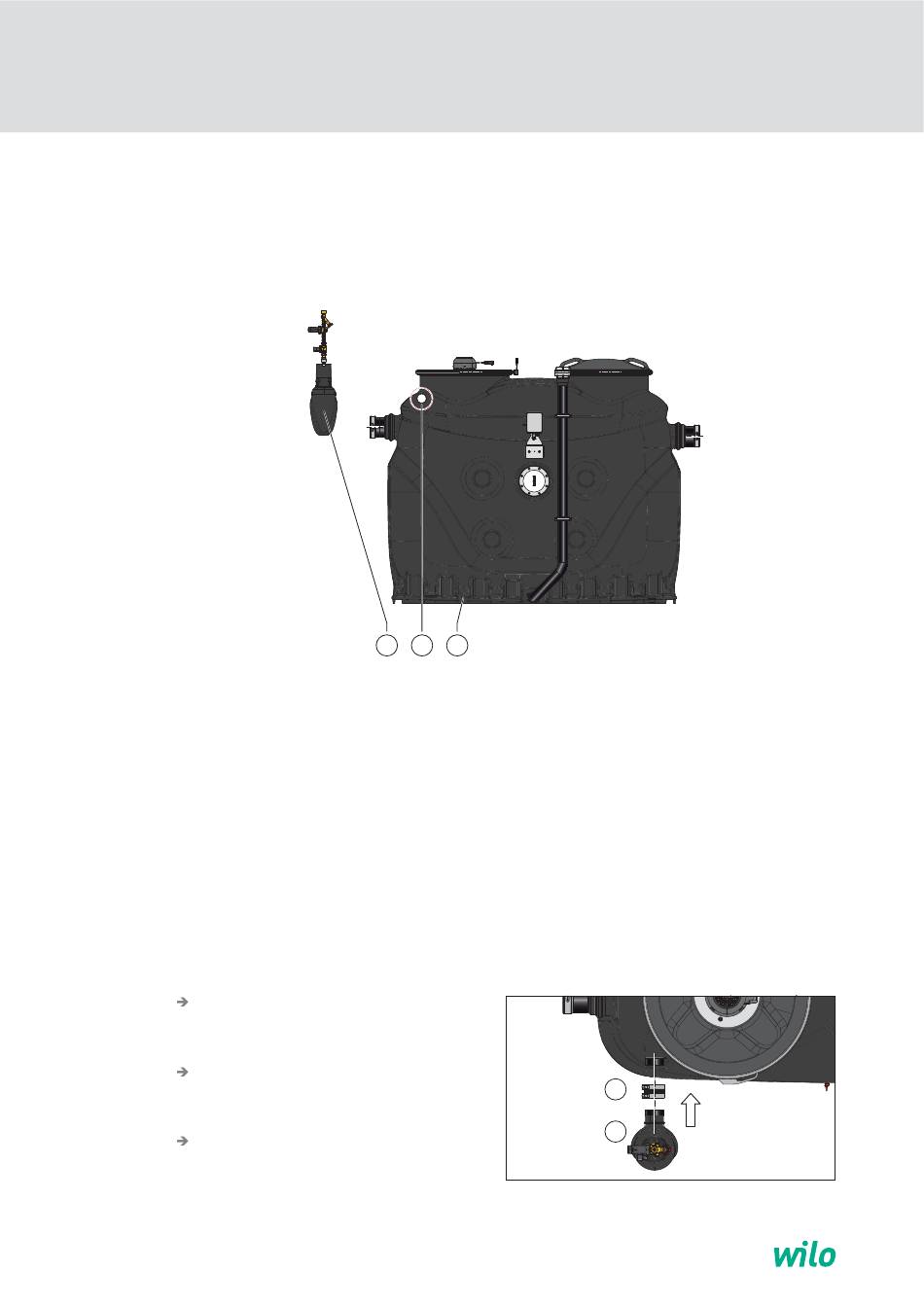

1 = Einheit Fülleinheit: Freistromventil,
Druckminderer mit Schmutzfänger, Magnetventil,
Geruchverschluss und Rohrverbinder
2 = Anschlussstutzen (gemäß Ausführung rechts oder
links, werkseitig geöffnet)
Anforderungen:
Einheit Fülleinheit im rechten Winkel zur Mittelachse des Behälters anordnen.
■
Anschlussstutzen und Spitzende des Anschlussrohrs müssen nach der Montage noch
■
mindestens 10 mm Abstand im Rohrverbinder haben.
Mittelachse der Einheit Fülleinheit senkrecht ausrichten.
■
Reihenfolge der Arbeiten sollte eingehalten werden:
Gelenkbolzen am Rohrverbinder lösen
und Rohrverbinder über den Anschluss-
stutzen schieben (1).
Einheit Fülleinheit mit dem Spitzende
des Anschlussrohrs in den Rohrverbinder
schieben (2).
Gelenkbolzen des Rohrverbinders
handfest anziehen.
54/ 106
1
2
3
Abbildung: Typ 5
3 = Behälter
1.
2.
