Typ 5.1; Ausstattung - Wilo -Separator MONO 3 Gebrauchsanleitung

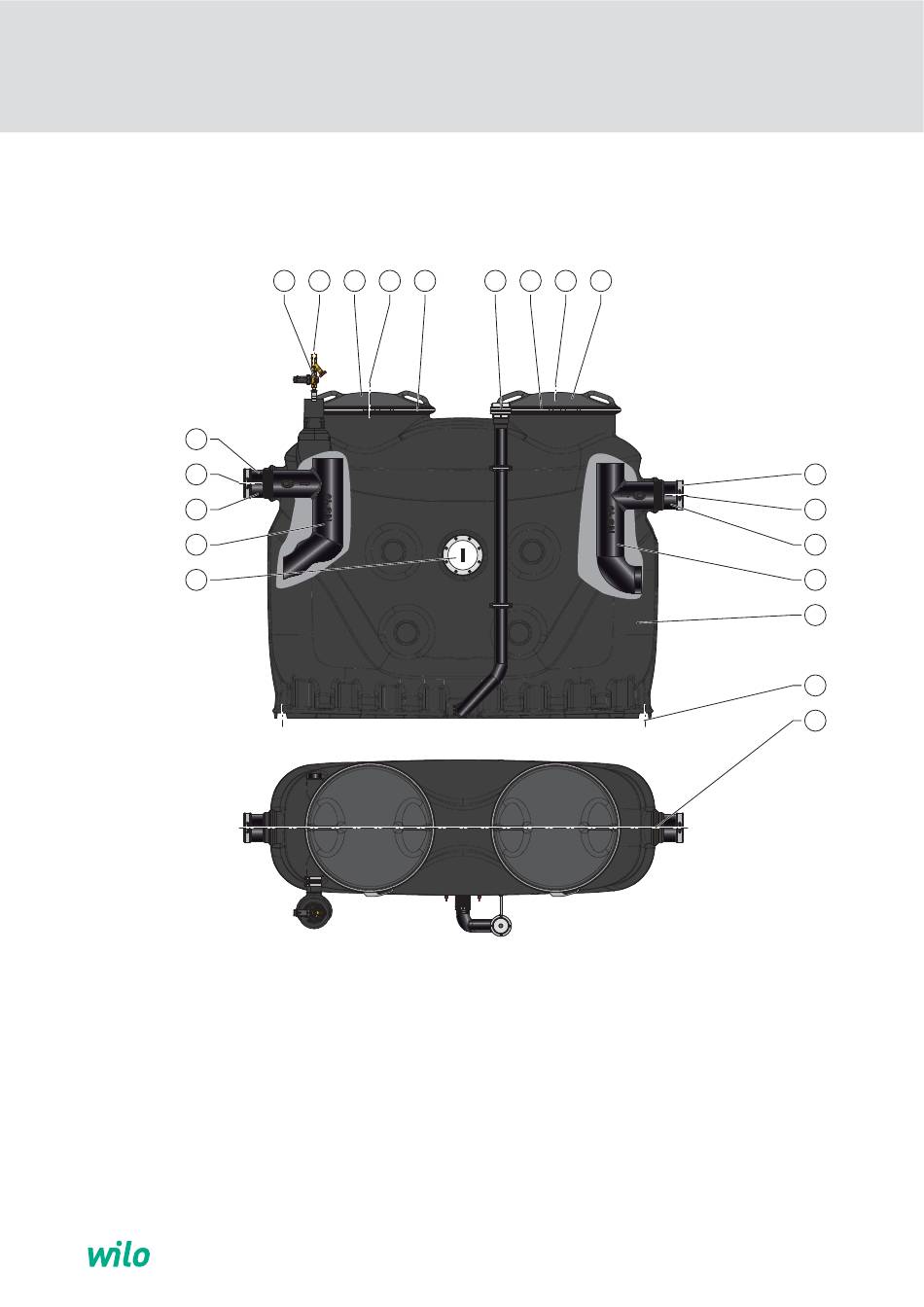

2.3 Ausstattung

2.3.1 Typ 3
1 2 3
21
20
19
18
17
1 = Fülleinheit: Freistromventil, Druckminderer
mit Schmutzfänger, Geruchverschluss und
Rohrverbinder
2 = bauseitige Kaltwasserleitung (Anschluss Rp ¾"
an Fülleinheit)
3 = Deckel
4 = Wartungsöffnung
5 = Spannring
4 5 6 7
Abbildung: NS 10 rechts
6 = Anschluss zur Direktabsaugung mit Festkupplung
Storz-B / 2½" und Blindkupplung
7 = Spannring (nur bei NS 10)
8 = Wartungsöffnung (nur bei NS 10)
9 = Deckel (nur bei NS 10)
10 = Rohrverbinder
11 = bauseitige Ablaufleitung
