1 = Behälter
2 = Anschlussstutzen (gemäß Ausführung rechts oder
links, werkseitig geöffnet)
3 = Gewindeeinsatz
Anforderungen:
Einheit Entsorgungspumpe parallel zur Mittelachse des Behälters anordnen.
■
Anschlussstutzen und Spitzende des Saugrohrs müssen nach der Montage noch
■
mindestens 10 mm Abstand im Rohrverbinder haben.
Steigrohr der Direktabsaugung senkrecht ausrichten (Rohrschelle entsprechend
■
einstellen).
Reihenfolge der Arbeiten sollte eingehalten werden:
Rohrschelle in den Gewindeeinsatz
am Behälter eindrehen und waagrecht
ausrichten (1).
Gelenkbolzen am Rohrverbinder lösen
und Rohrverbinder über den Anschluss-
stutzen schieben (2).
Einheit Entsorgungspumpe neben
dem Behälter platzieren, Spitzende
der Verrohrung in den Rohrverbinder
schieben und Steigrohr der Direktab-
saugung gegen die Rohrschelle drücken
(3).
Gelenkbolzen des Rohrverbinders
handfest anziehen.
Rohrschelle schließen, Schraubverbin-
dungen handfest anziehen und mit Mutter
gegenüber dem Gewindeinsatz sichern.
Wilo-Separator MONO

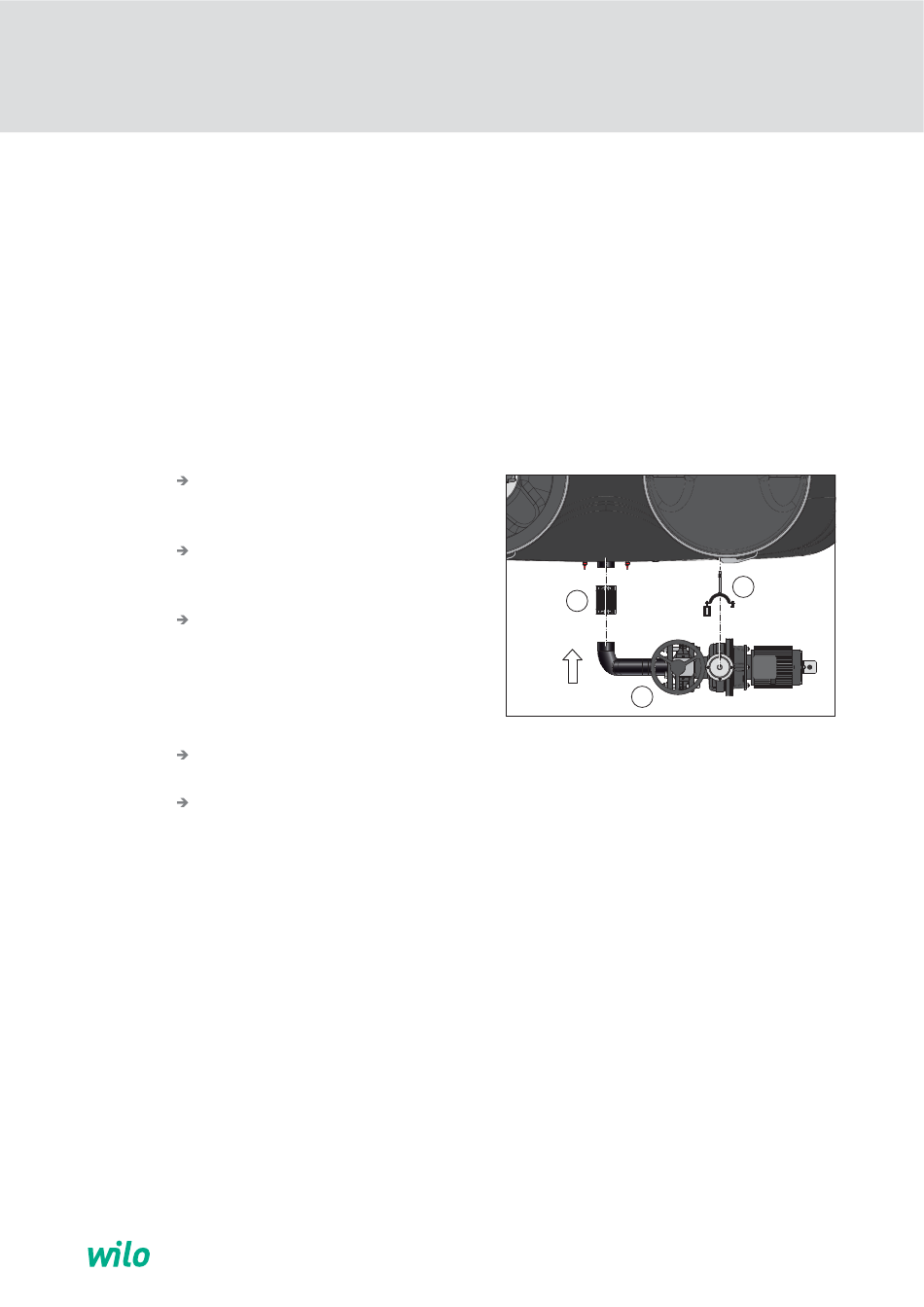

4 = Einheit Entsorgungspumpe: Rohrverbinder,
Verrohrung, Absperrschieber, Direktabsaugung
mit Rohrschelle und Entsorgungspumpe
2.
3.
Installation
1.
