1 = Lüftungsleitung
2 = Küchenspüle
3 = Geschirrspülmaschine
4 = Ablauf oder Entwässerungsrinne mit
Geruchverschluss

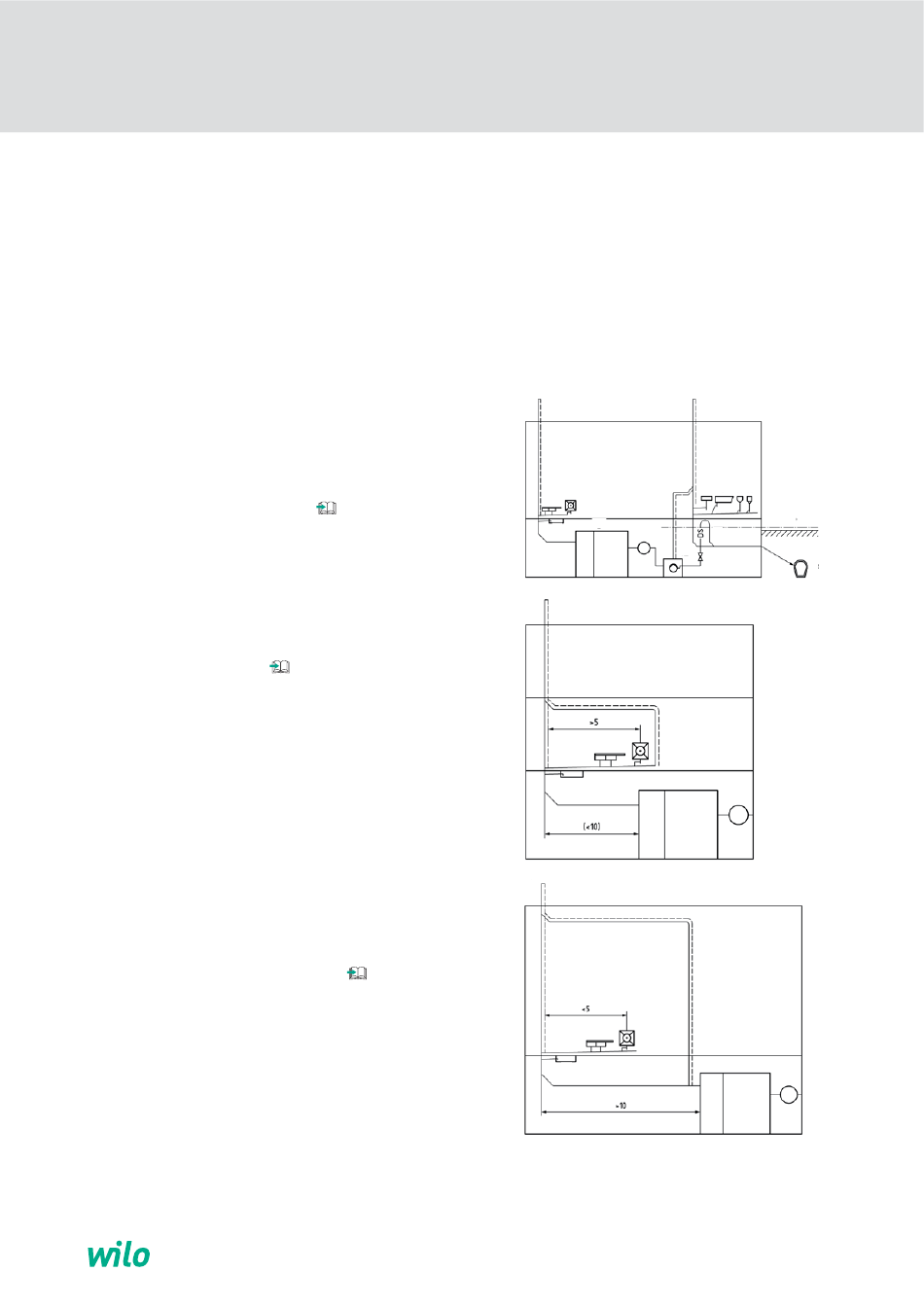

Zulaufleitungen an Abscheideranlagen müssen unmittelbar über Dach be- und entlüftet
■
werden. An diese Lüftungsleitungen dürfen keine anderen Lüftungen angeschlossen
werden.
Falls zum Schutz gegen Rückstau
■
nachgeschaltete Hebeanlagen installiert
werden, darf die Lüftungsleitung von
Hebeanlagen nicht mit der zulaufseitigen
Lüftungsleitung einer Abscheideranlage
verbunden sein (
DIN EN 12056-4 und
DIN 4040-100 _ Bild 4 bzw. Bild rechts).
Alle an der Abscheideranlage angeschlos-
■
senen Anschlussleitungen von mehr
als 5 m Länge sind gesondert zu
entlüften (
DIN EN 1825-2 und DIN
4040-100 _ Bild 5 bzw. Bild rechts).
Diese zusätzliche Lüftungsleitung ist
in mindestens DN 70 auszuführen. Bei
kleineren Anschlussleitungen als DN 70 ist
der Leitungsquerschnitt ausreichend.
Ist die Zulaufleitung zur Abscheideranlage
■
länger als 10 m, so ist die Zulaufleitung
so nah wie möglich an der Abscheider-
anlage mit einer zusätzlichen Lüftungs-
leitung zu versehen (
und DIN 4040-100 _ Bild 6 bzw. Bild
rechts). Diese zusätzliche Lüftungsleitung
ist in mindestens DN 70 auszuführen.
5 = Fettabscheider
6 = Probenahmeeinrichtung
7 = Schmutzwasserkanal
14 = Rückstauebene
DIN EN 1825-2
Wilo-Separator MONO
Installation
51/ 106
