Wilo-Separator MONO
Produktbeschreibung
2.3.3 Typ 4.1
24
23
22
21
20
19

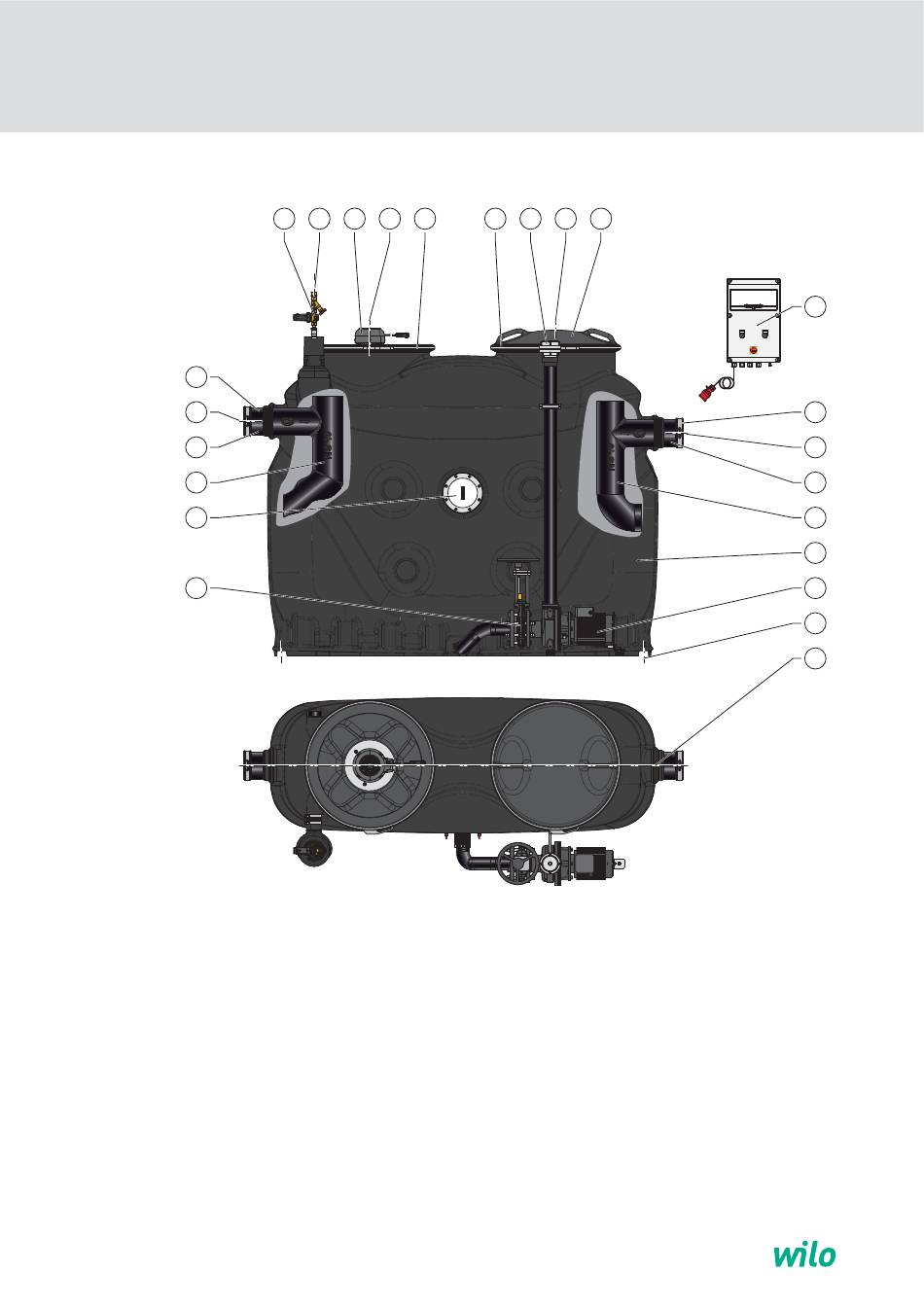

1 = Fülleinheit: Freistromventil, Druckminderer
mit Schmutzfänger, Geruchverschluss und
Rohrverbinder
2 = bauseitige Kaltwasserleitung (Anschluss Rp ¾"
an Fülleinheit)
3 = Rührwerk (im Deckel montiert)
4 = Wartungsöffnung
5 = Spannring
6 = Spannring (nur bei NS 10)
24/ 106
1
2
3
4
5
Abbildung: NS 10 rechts
6
7
8
9
7 = Anschluss zur Direktabsaugung mit Festkupplung
Storz-B / 2½" und Blindkupplung
8 = Wartungsöffnung (nur bei NS 10)
9 = Deckel (nur bei NS 10)
10 = Steuerung mit Anschlusskabel und CEE-Stecker
11 = Rohrverbinder
12 = bauseitige Ablaufleitung
10
11
12
13
14
15
16
17
18
