7. Installation
7.4
Anschluss der PV-Module
GEFAHR
Lebensgefahr oder Gefahr schwerer Verlet-
zungen durch gefährliche Spannung
An den DC-Anschlüssen des Solar Wechselrich-
ters können gefährliche Spannungen anliegen.
► Trennen Sie die Solarmodule niemals vom
Solar Wechselrichter ab, wenn sich der Solar
Wechselrichter unter Last befi ndet. Schalten
Sie zunächst das Netz ab, sodass der Solar
Wechselrichter nicht mehr einspeist. Öffnen
Sie dann den DC-Trennschalter.
► Sichern Sie die DC-Anschlüsse gegen
Berührung ab.
HInWEIS
Um Schutzgrad IP65 sicher zu stellen, müssen
alle nicht genutzten Anschlüsse und Schnittstel-
len mit den am Solar Wechselrichter angebrach-
ten Abdeckungen verschlossen werden.
7.4.1
Allgemeine Anweisungen

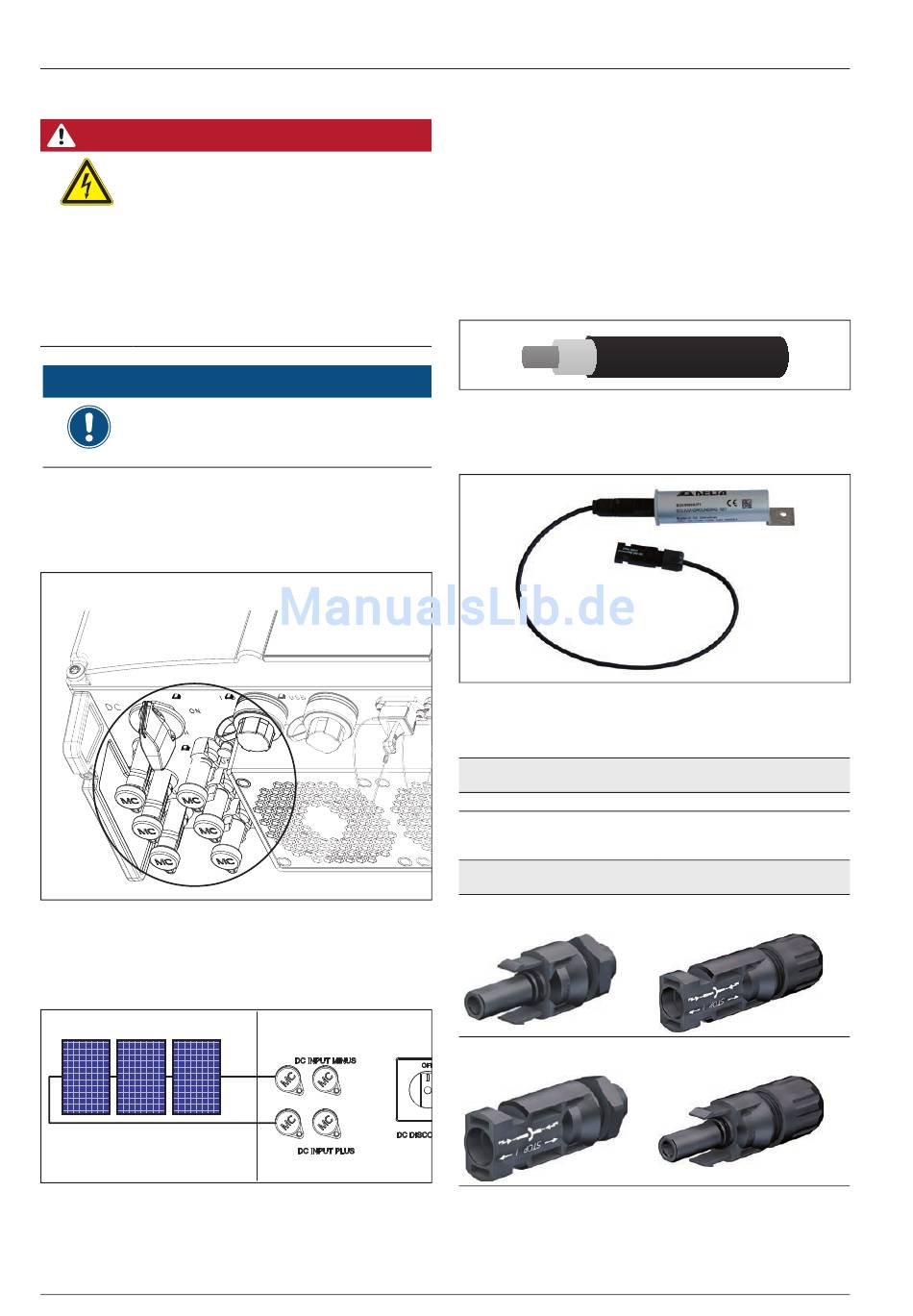

Die Strings der PV-Module werden mit den DC-Anschlüssen ver-
bunden, siehe
Abb. 7.5, S.
26.
Abb. 7.5:
Position der DC-Anschlüsse
Der negative DC-Pol des Strings wird mit dem DC-MINUS-
Anschluss verbunden, der positive DC-Pol mit dem DC-PLUS-
Anschluss, siehe
Abb. 7.6, S.
26.
Abb. 7.6:
PV-Module mit DC-Anschlüssen verbinden
26
–
+
Beachten Sie die maximale Eingangsspannung des Solar Wech-
selrichters und die maximal erlaubte Strombelastung der DC-
Anschlüsse (siehe Kapitel
„15 Technische Daten", S.
Der DC-MINUS-Anschluss ist eine Buchse. Für das DC-Kabel wird
ein Kupplungsstecker benötigt.
Der DC-PLUS-Anschluss ist ein Stecker. Für das DC-Kabel wird
eine Kupplungsbuchse benötigt.
7.4.2
Benötigtes Werkzeug und Zubehör
Nicht im Lieferumfang enthalten:
1-adriges Kabel
Erdungskit
Das Erdungskit wird benötigt, wenn DC-PLUS- oder DC-MINUS-
Seite des Solar Wechselrichters geerdet werden müssen.
Das Erdungskit kann bei Delta bestellt werden. Ein Handbuch liegt
bei und kann unter
www.solar-inverter.com/eu/de/grounding-kit.htm
heruntergeladen werden.
Erdungskit
Erdungskit für SOLIVIA EU G4 TR
Kupplungsbuchse und Kupplungsstecker
Dc-Anschlusstyp am Solar
Wechselrichter
Der DC-MINUS-Anschluss ist
eine Buchse.
Der DC-PLUS-Anschluss ist ein
Stecker.
Kupplungsbuchse und Kupplungsstecker können bei der Firma
Multi-Contact bestellt werden (www.multi-contact.de). Die benötigte
Größe ist abhängig vom Drahtquerschnitt und dem Durchmesser
des verwendeten Kabels.
Betriebs- und Installationshandbuch für SOL10.0-1TR3-E4 und SOL11.0-1TR3-E4
83).
Teilenummer
Delta
EOE990000275
Für Kabel benötigtes Gegen-
stück
Für das Kabel wird ein Kupp-
lungsstecker benötigt.
Für das Kabel wird eine Kupp-
lungsbuchse benötigt.
