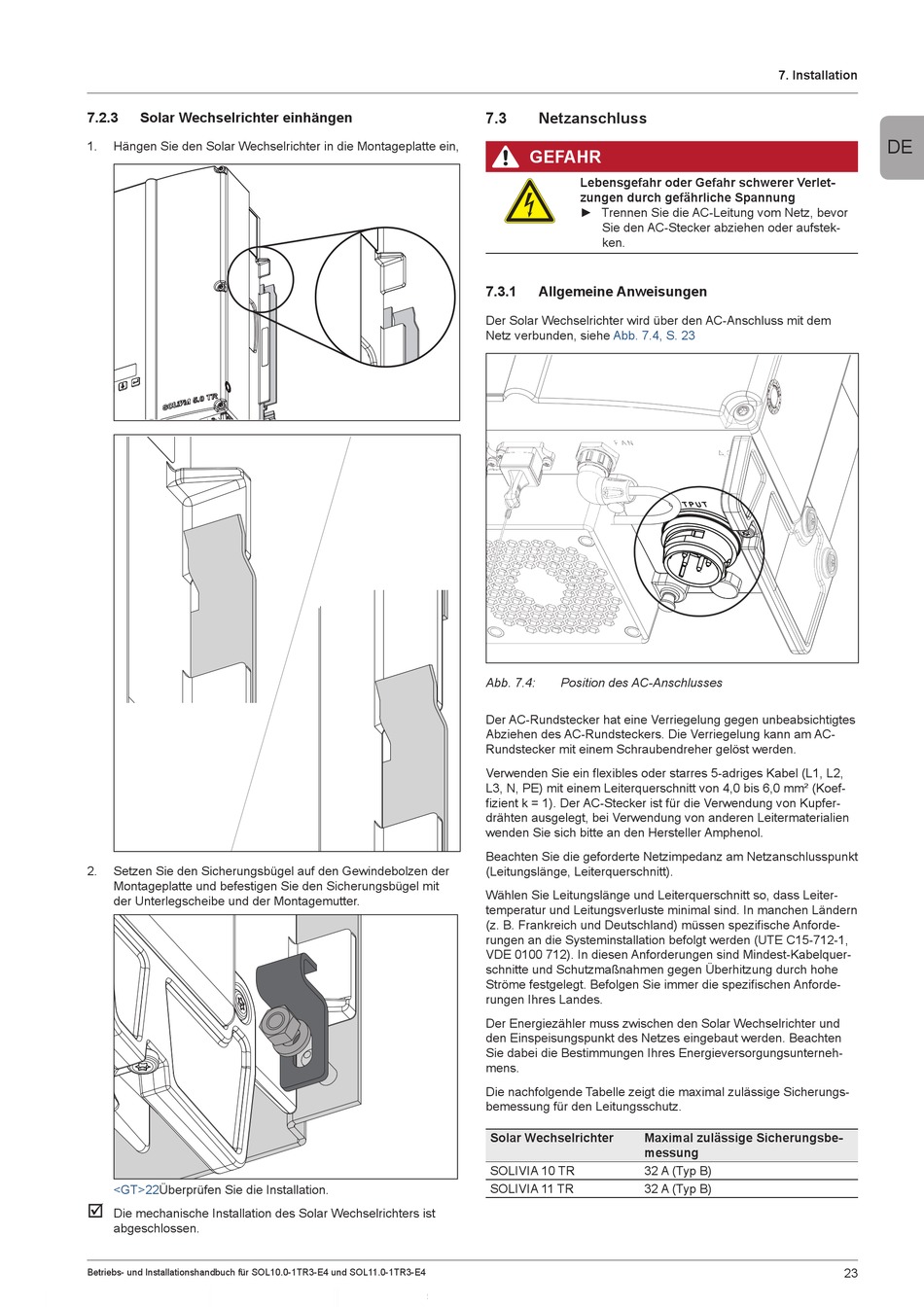

7.2.3
Solar Wechselrichter einhängen
1.
Hängen Sie den Solar Wechselrichter in die Montageplatte ein,
2.
Setzen Sie den Sicherungsbügel auf den Gewindebolzen der
Montageplatte und befestigen Sie den Sicherungsbügel mit
der Unterlegscheibe und der Montagemutter.
3.
<GT>22Überprüfen Sie die Installation.
þ
Die mechanische Installation des Solar Wechselrichters ist
abgeschlossen.
Betriebs- und Installationshandbuch für SOL10.0-1TR3-E4 und SOL11.0-1TR3-E4
7.3
netzanschluss
GEFAHR
Lebensgefahr oder Gefahr schwerer Verlet-
zungen durch gefährliche Spannung
► Trennen Sie die AC-Leitung vom Netz, bevor
Sie den AC-Stecker abziehen oder aufstek-
ken.
7.3.1
Allgemeine Anweisungen
Der Solar Wechselrichter wird über den AC-Anschluss mit dem
Netz verbunden, siehe
Abb. 7.4, S. 23
Abb. 7.4:
Position des AC-Anschlusses
Der AC-Rundstecker hat eine Verriegelung gegen unbeabsichtigtes
Abziehen des AC-Rundsteckers. Die Verriegelung kann am AC-
Rundstecker mit einem Schraubendreher gelöst werden.
Verwenden Sie ein fl exibles oder starres 5-adriges Kabel (L1, L2,
L3, N, PE) mit einem Leiterquerschnitt von 4,0 bis 6,0 mm² (Koef-
fi zient k = 1). Der AC-Stecker ist für die Verwendung von Kupfer-
drähten ausgelegt, bei Verwendung von anderen Leitermaterialien
wenden Sie sich bitte an den Hersteller Amphenol.
Beachten Sie die geforderte Netzimpedanz am Netzanschlusspunkt
(Leitungslänge, Leiterquerschnitt).
Wählen Sie Leitungslänge und Leiterquerschnitt so, dass Leiter-
temperatur und Leitungsverluste minimal sind. In manchen Ländern
(z. B. Frankreich und Deutschland) müssen spezifi sche Anforde-
rungen an die Systeminstallation befolgt werden (UTE C15-712-1,
VDE 0100 712). In diesen Anforderungen sind Mindest-Kabelquer-
schnitte und Schutzmaßnahmen gegen Überhitzung durch hohe
Ströme festgelegt. Befolgen Sie immer die spezifi schen Anforde-
rungen Ihres Landes.
Der Energiezähler muss zwischen den Solar Wechselrichter und
den Einspeisungspunkt des Netzes eingebaut werden. Beachten
Sie dabei die Bestimmungen Ihres Energieversorgungsunterneh-
mens.
Die nachfolgende Tabelle zeigt die maximal zulässige Sicherungs-
bemessung für den Leitungsschutz.
Solar Wechselrichter
Maximal zulässige Sicherungsbe-
messung
SOLIVIA 10 TR
32 A (Typ B)
SOLIVIA 11 TR
32 A (Typ B)
7. Installation
DE
23
