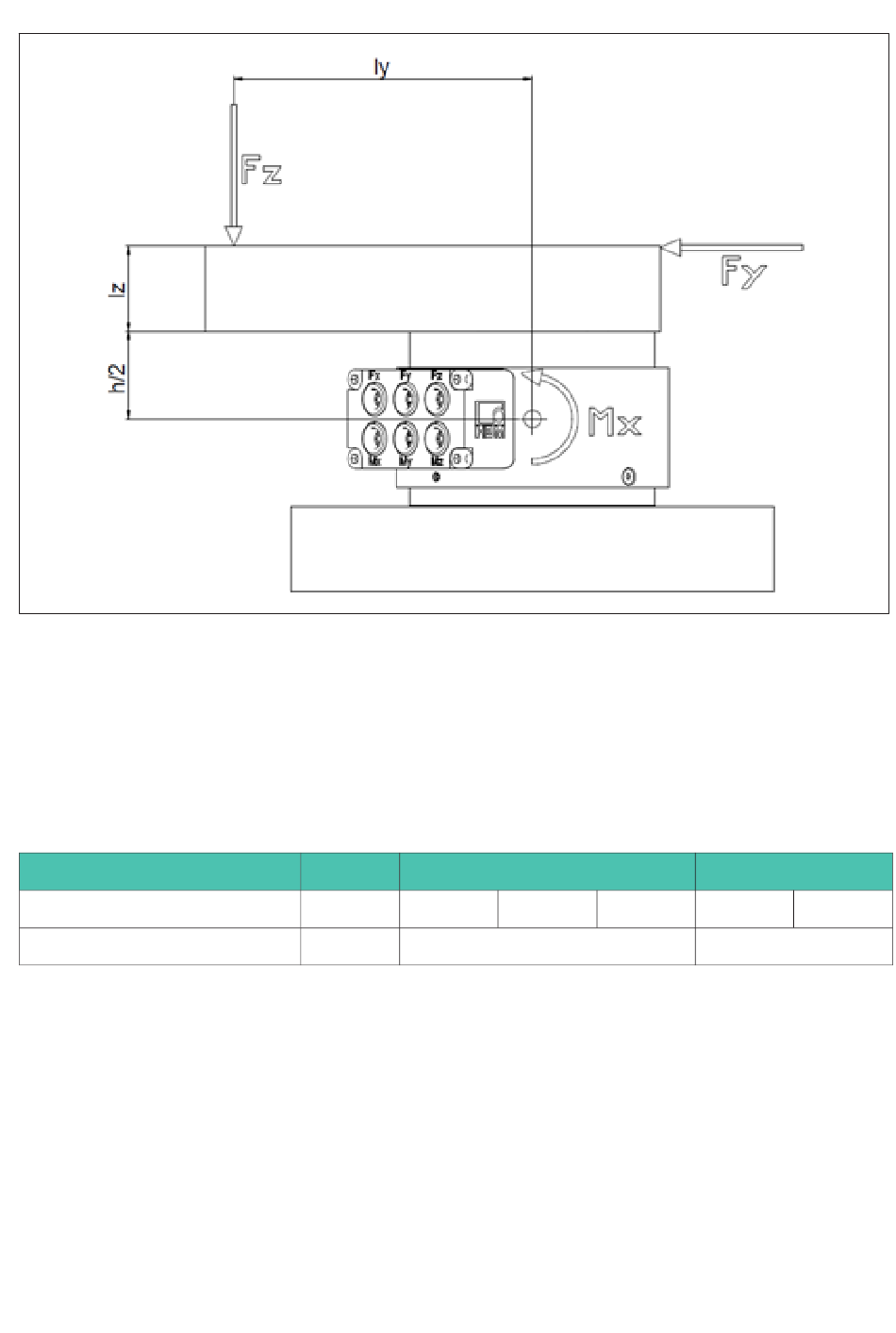

Abb. 6.7 Beispielhafte Darstellung von Kräften und daraus resultierenden Momenten
Bei der Berechnung der Biegemomente aufgrund von Querkräften, muss für die Bestim­
mung des Hebelarms die halbe Aufnehmerhöhe (vergleiche Tab. 6.2) berücksichtigt
werden, da sich der Koordinatenursprung in der Mitte des Aufnehmers befindet. Die
maximal zulässigen Lasten laut technischer Daten sind einzuhalten. Auch wenn in einzel­
nen Achsen nicht gemessen wird.
Aufnehmerhöhe [mm]
Tab. 6.2 Aufnehmerhöhen
MCS10
MECHANISCHER EINBAU
BG1
050 010
45
BG2
025 050
62
BG3
100 200
77
