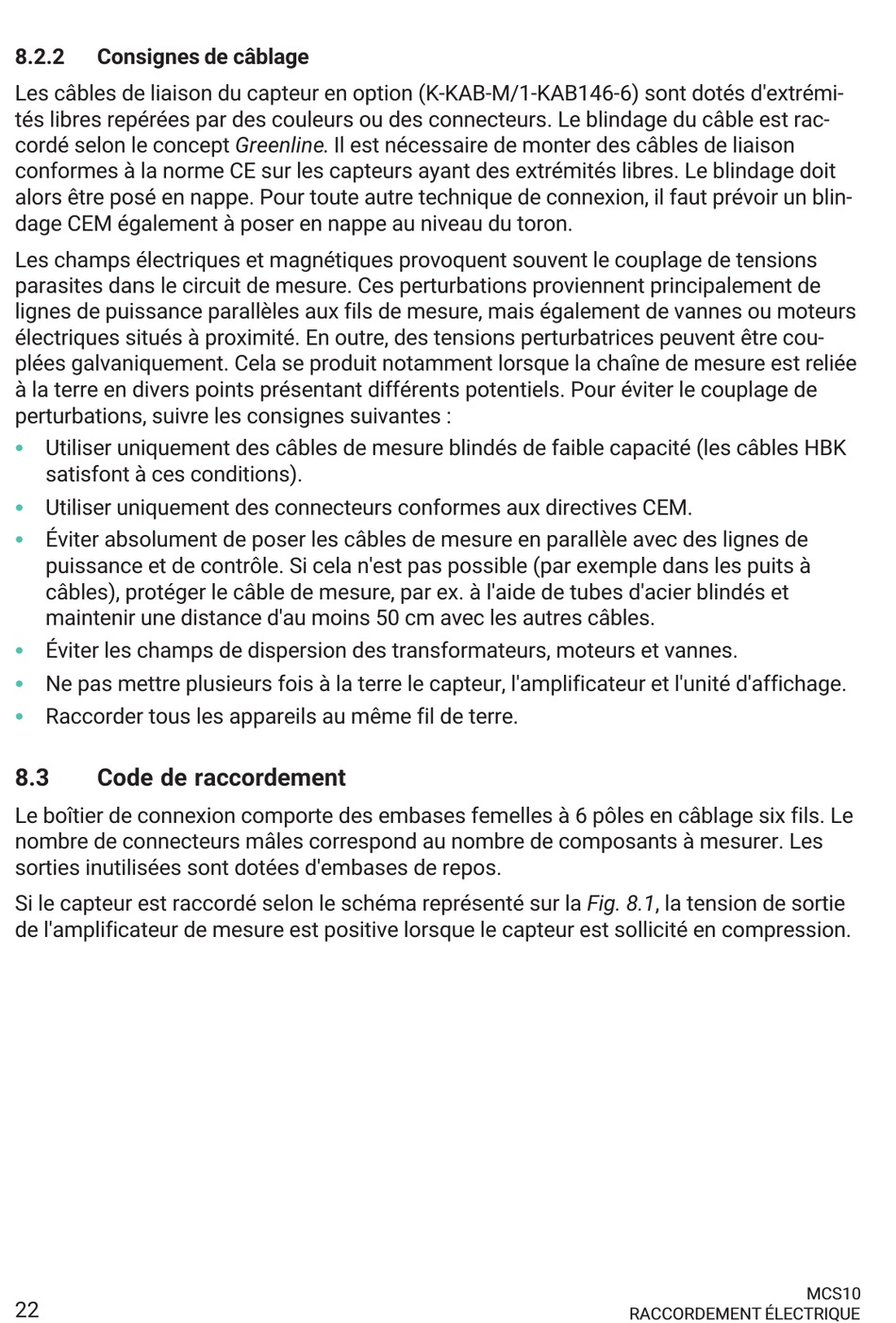

8.2.2 Consignes de câblage
Les câbles de liaison du capteur en option (K-KAB-M/1-KAB146-6) sont dotés d'extrémi­
tés libres repérées par des couleurs ou des connecteurs. Le blindage du câble est rac­
cordé selon le concept Greenline. Il est nécessaire de monter des câbles de liaison
conformes à la norme CE sur les capteurs ayant des extrémités libres. Le blindage doit
alors être posé en nappe. Pour toute autre technique de connexion, il faut prévoir un blin­
dage CEM également à poser en nappe au niveau du toron.
Les champs électriques et magnétiques provoquent souvent le couplage de tensions
parasites dans le circuit de mesure. Ces perturbations proviennent principalement de
lignes de puissance parallèles aux fils de mesure, mais également de vannes ou moteurs
électriques situés à proximité. En outre, des tensions perturbatrices peuvent être cou­
plées galvaniquement. Cela se produit notamment lorsque la chaîne de mesure est reliée
à la terre en divers points présentant différents potentiels. Pour éviter le couplage de
perturbations, suivre les consignes suivantes :
S
Utiliser uniquement des câbles de mesure blindés de faible capacité (les câbles HBK
satisfont à ces conditions).
S
Utiliser uniquement des connecteurs conformes aux directives CEM.
S
Éviter absolument de poser les câbles de mesure en parallèle avec des lignes de
puissance et de contrôle. Si cela n'est pas possible (par exemple dans les puits à
câbles), protéger le câble de mesure, par ex. à l'aide de tubes d'acier blindés et
maintenir une distance d'au moins 50 cm avec les autres câbles.
S
Éviter les champs de dispersion des transformateurs, moteurs et vannes.
S
Ne pas mettre plusieurs fois à la terre le capteur, l'amplificateur et l'unité d'affichage.
S
Raccorder tous les appareils au même fil de terre.
8.3

Code de raccordement

Le boîtier de connexion comporte des embases femelles à 6 pôles en câblage six fils. Le
nombre de connecteurs mâles correspond au nombre de composants à mesurer. Les
sorties inutilisées sont dotées d'embases de repos.
Si le capteur est raccordé selon le schéma représenté sur la Fig. 8.1, la tension de sortie
de l'amplificateur de mesure est positive lorsque le capteur est sollicité en compression.
