"en rouge" → Surface de centrage intérieure
Nous recommandons de centrer les pièces d'ap­
plication de charge / de fixation du client au
moyen de cette surface de centrage.
"en bleu" → Surface d'application de charge
Les forces entrantes et sortantes doivent
impérativement passer par cette surface.
"en vert" → Tige de positionnement
Veuillez utiliser les tiges de centrage pour
positionner et aligner les pièces d'application de
charge / de fixation sur le capteur.

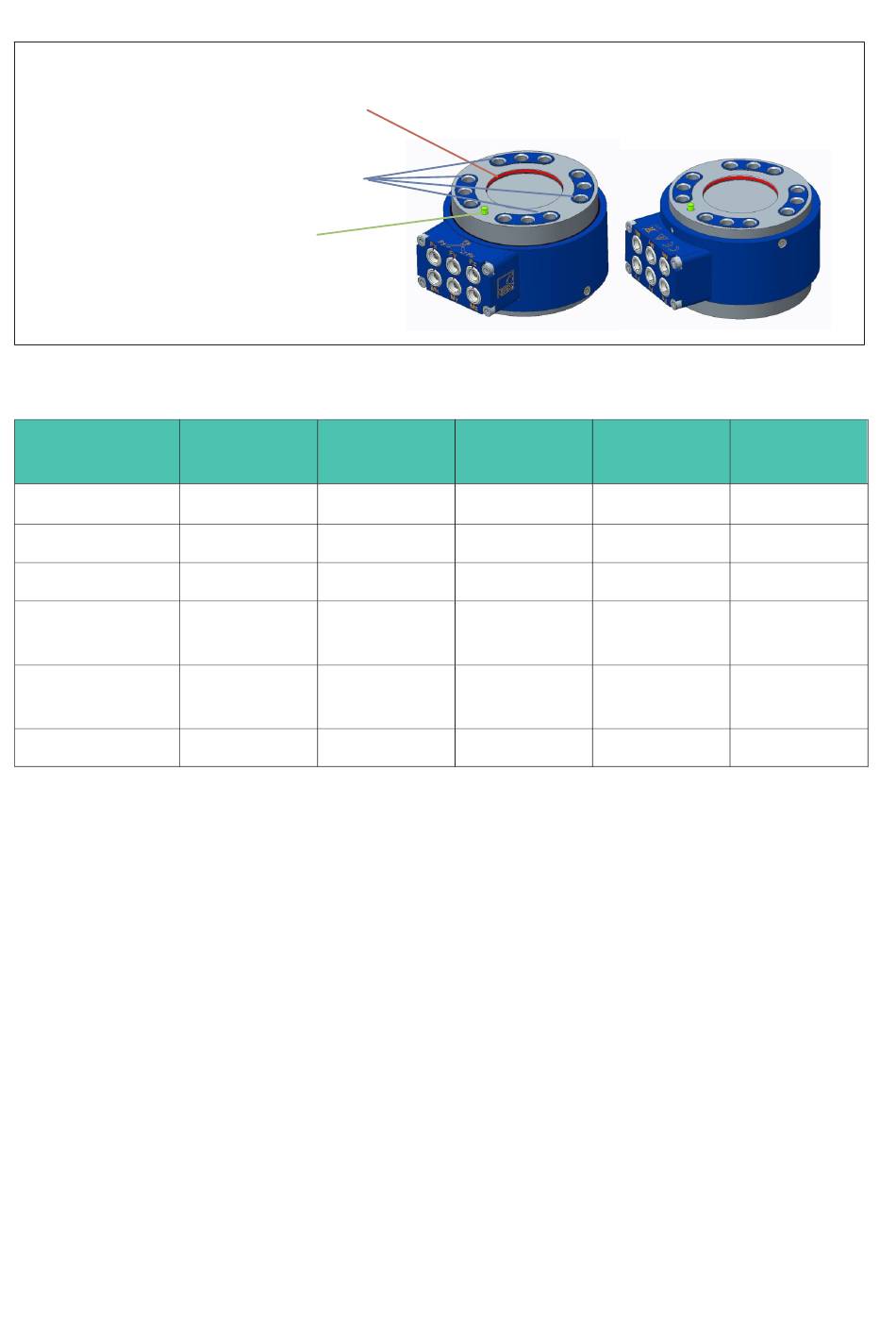

Fig. 6.1 Description de l'interface mécanique
Étendue de
mesure
Centrage
Goujon
Filetage
Couple de
serrage
Classes de
dureté
Numéro
Tab. 6.1 Caractéristiques des vis de fixation
14
MCS10-005 MCS10-010 MCS10-025
Ø30 H8 Ø45 H8
Ø2,5 m6 Ø4 m6
M5
6 Nm 25 Nm
8.8
12
Face supérieure du
capteur (côté mesure)
et -050
Ø45 H8
Ø4 m6
M8 M8
36 Nm
8.8 10.9
12 12
Face inférieure du cap­
teur (côté fixe)
MCS10-100 MCS10-200
Ø60 H8 Ø60 H8
Ø4 m6 Ø4 m6
M10
72 Nm 145 Nm
10.9
12
MONTAGE MÉCANIQUE
M12
12.9
12
