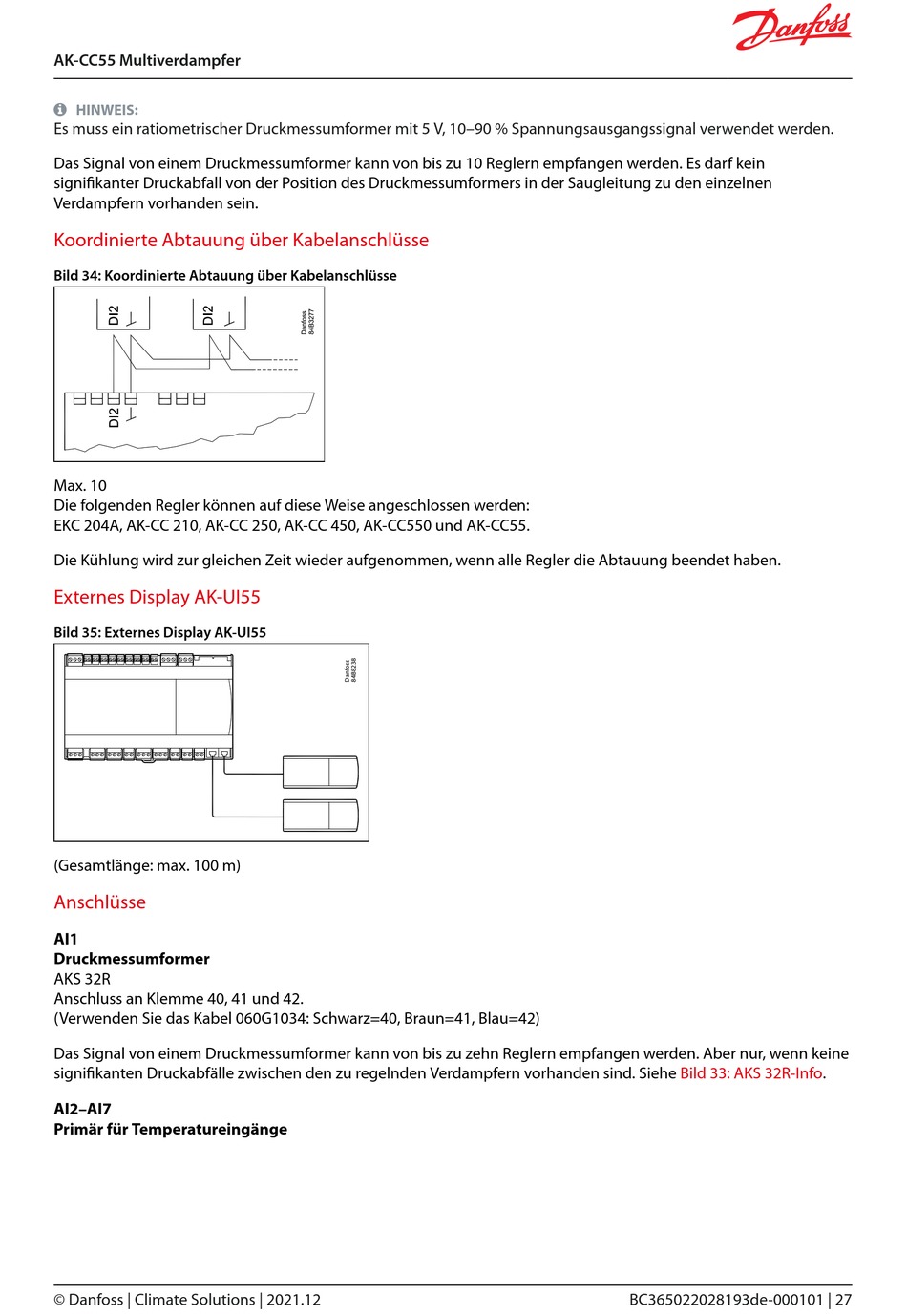

AK-CC55 Multiverdampfer
 HINWEIS:
Es muss ein ratiometrischer Druckmessumformer mit 5 V, 10–90 % Spannungsausgangssignal verwendet werden.
Das Signal von einem Druckmessumformer kann von bis zu 10 Reglern empfangen werden. Es darf kein
signifikanter Druckabfall von der Position des Druckmessumformers in der Saugleitung zu den einzelnen
Verdampfern vorhanden sein.
Koordinierte Abtauung über Kabelanschlüsse
Bild 34: Koordinierte Abtauung über Kabelanschlüsse
Max. 10
Die folgenden Regler können auf diese Weise angeschlossen werden:
EKC 204A, AK-CC 210, AK-CC 250, AK-CC 450, AK-CC550 und AK-CC55.
Die Kühlung wird zur gleichen Zeit wieder aufgenommen, wenn alle Regler die Abtauung beendet haben.

Externes Display AK-UI55

Bild 35: Externes Display AK-UI55
(Gesamtlänge: max. 100 m)
Anschlüsse
AI1
Druckmessumformer
AKS 32R
Anschluss an Klemme 40, 41 und 42.
(Verwenden Sie das Kabel 060G1034: Schwarz=40, Braun=41, Blau=42)
Das Signal von einem Druckmessumformer kann von bis zu zehn Reglern empfangen werden. Aber nur, wenn keine
signifikanten Druckabfälle zwischen den zu regelnden Verdampfern vorhanden sind. Siehe Bild 33: AKS 32R-Info.
AI2–AI7
Primär für Temperatureingänge
