AK-CC55 Multiverdampfer

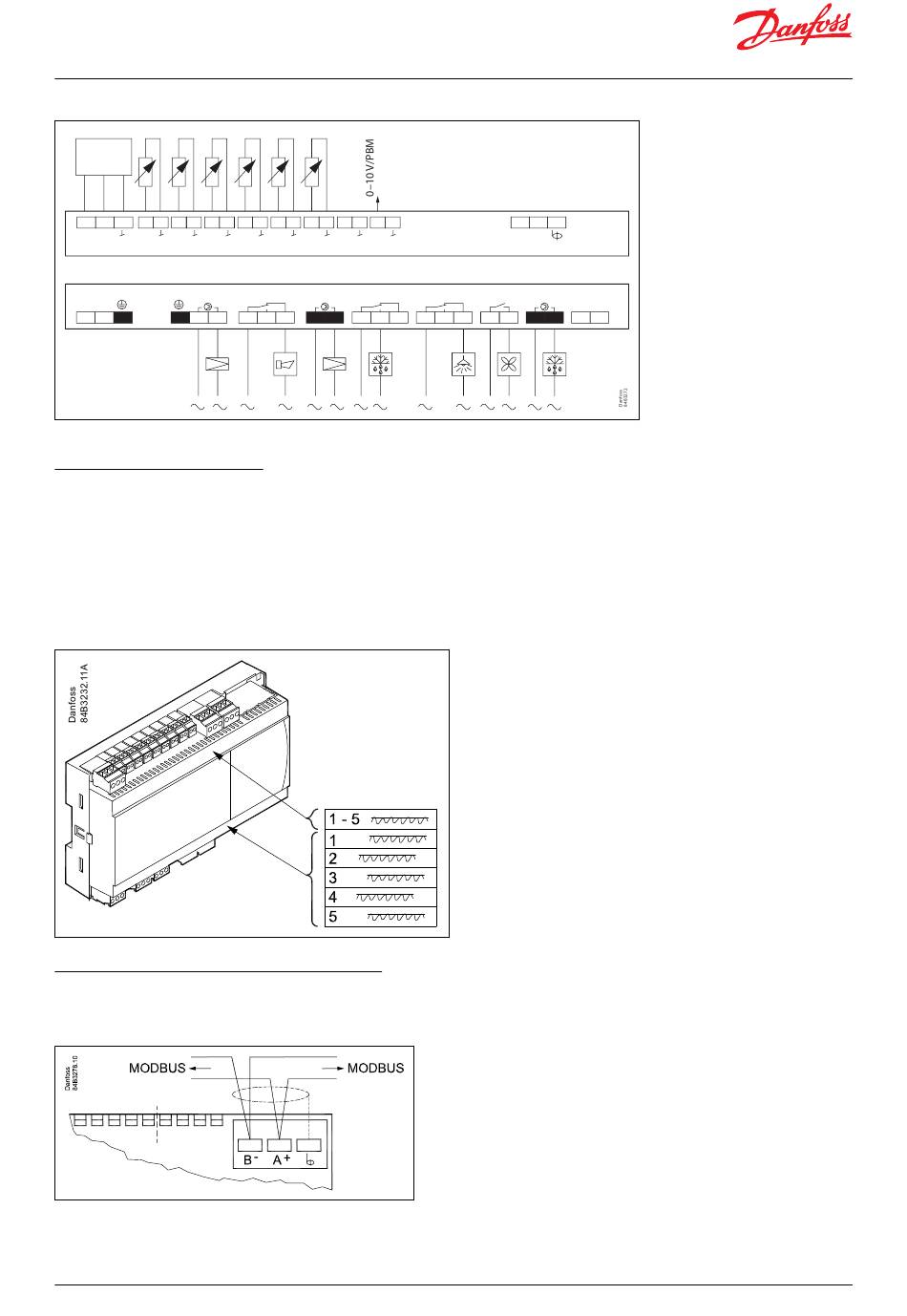

Bild 26: Anschlüsse für Anwendung 5
P
1 3 2
40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 60 61 70 71
5 V Sek.
S2A S4A S5A
Po (Verd.)
115–230 V AC
AKV A
L N
1 2 3 7 8 9
A

Produktkennzeichnung

Der Regler ist ab Werk mit Klemmenschildern für die verschiedenen Anwendungen versehen. Für die jeweils
gewählte Anwendung gibt es entsprechende Klemmenschilder, so dass Sie die entsprechende anbringen können.
Die Anwendungsnummer befindet sich links auf dem Klemmenschild. Verwenden Sie das Klemmenschild, dass zu
der ausgewählten Anwendung passt.
Einige der Klemmenschilder passen zu mehreren Anwendungsoptionen.
Bild 27: Produktkennzeichnung
AK-CC55 Multiverdampferanschlüsse

Datenkommunikation

Bild 28: Datenkommunikation
© Danfoss | Climate Solutions | 2021.12
S2B S4B S5B DI2 AO1
PBM
Alarm AKV B Abtauung A
10 11 12 13 14 15 16 17
B A
83 84 85
B - A +
MODbus
Licht Lüfter Abtauung B
DI3
115–230 V AC
18 19 20 21 22 23 24 30 31
B
5
