5 Applikationsbeispiel
5.7 Beispielprogramm – DX-NET-PROFINET2-2 mit TIA Portal
5.7.4 Software-Konfiguration – Programm für zyklische und azyklische Kommunikation
5.7.4.1 Zyklische Kommunikation
114
Mit Hilfe des Siemens Bausteins SINA_SPEED kann der Frequenzumrichter
zyklisch mit dem „Standard Telegram 1" angesteuert werden.
Der Funktionsbaustein SINA_SPEED muss angelegt und anschließend im
OB1 aufgerufen werden.
Der Funktionsbaustein SINA_SPEED ist in der Bibliothek DriveLib verfügbar.

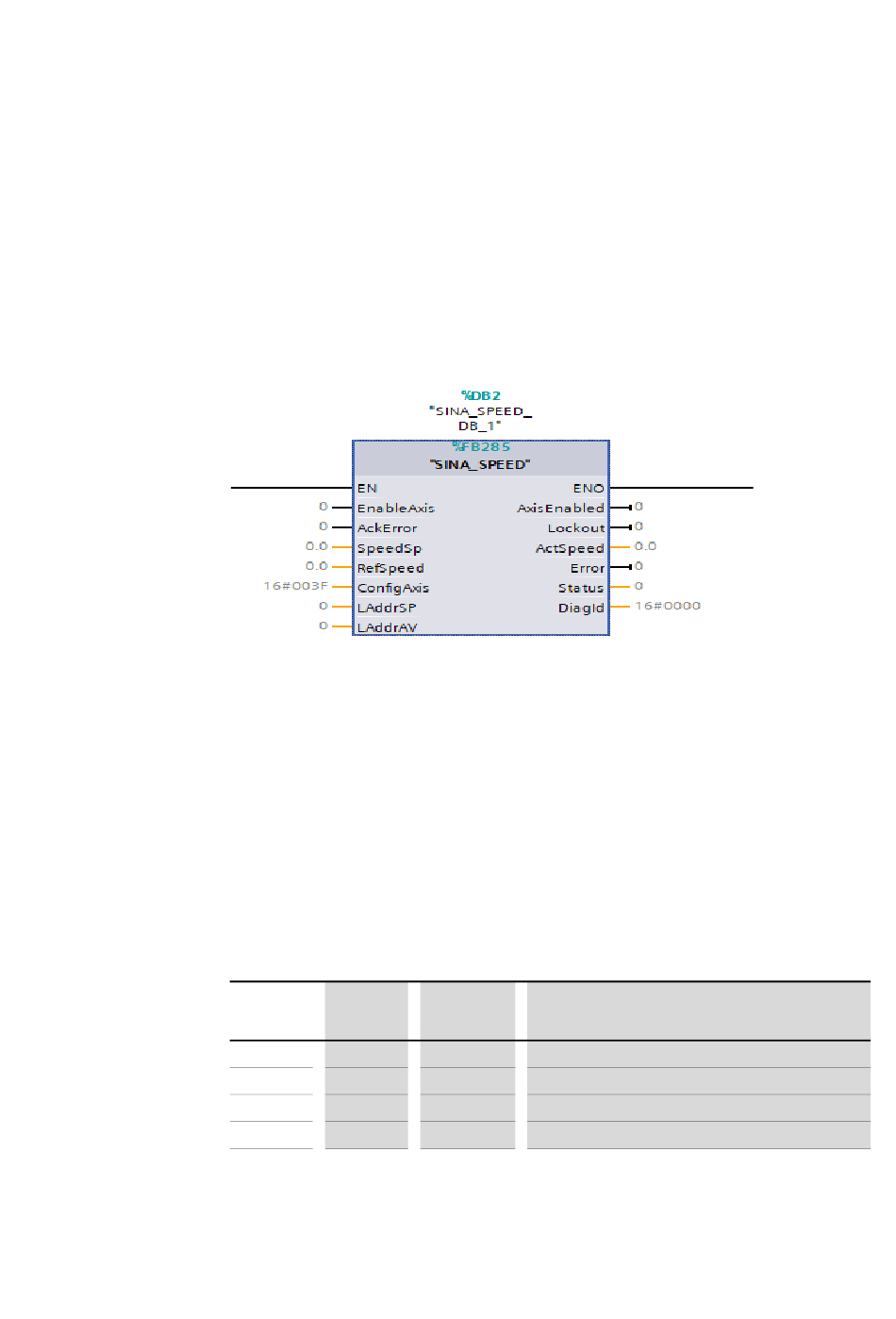

Abbildung 51: Funktionsbaustein SINA_SPEED
￫
Details zur Funktionsweise des Funktionsbausteins
SINA_SPEED finden Sie in der Online-Hilfe des TIA Portals oder
in der Dokumentation der Bibliothek „DriveLib".
Ein- und Ausgangsparameter des Funktionsbausteins SINA_SPEED
In den folgenden Tabellen sind die Ein- und Ausgangsparameter des Funkti-
onsbausteins SINA_SPEED aufgelistet.
Eingangsparameter des Funktionsbausteins SINA_SPEED
Tabelle 55: Eingangsparameter SINA_SPEED
Eingangs-
Typ
signal
EnableAxis
BOOL
AckError
BOOL
SpeedSp
REAL
RefSpeed
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
Standard-
Beschreibung
wert
0
1 = Einschalten des Antriebs
FALSE
Quittierung von Achsfehler -> AckFlt = 1
0.0 [rpm]
Drehzahlsollwert
0.0 [rpm]
Bemessungsdrehzahl des Antriebs -> p2000
