4.7.2 Ausgangsdaten

Telegramm
Vendor specific 1000
Standard Telegram 1
Vendor specific 999

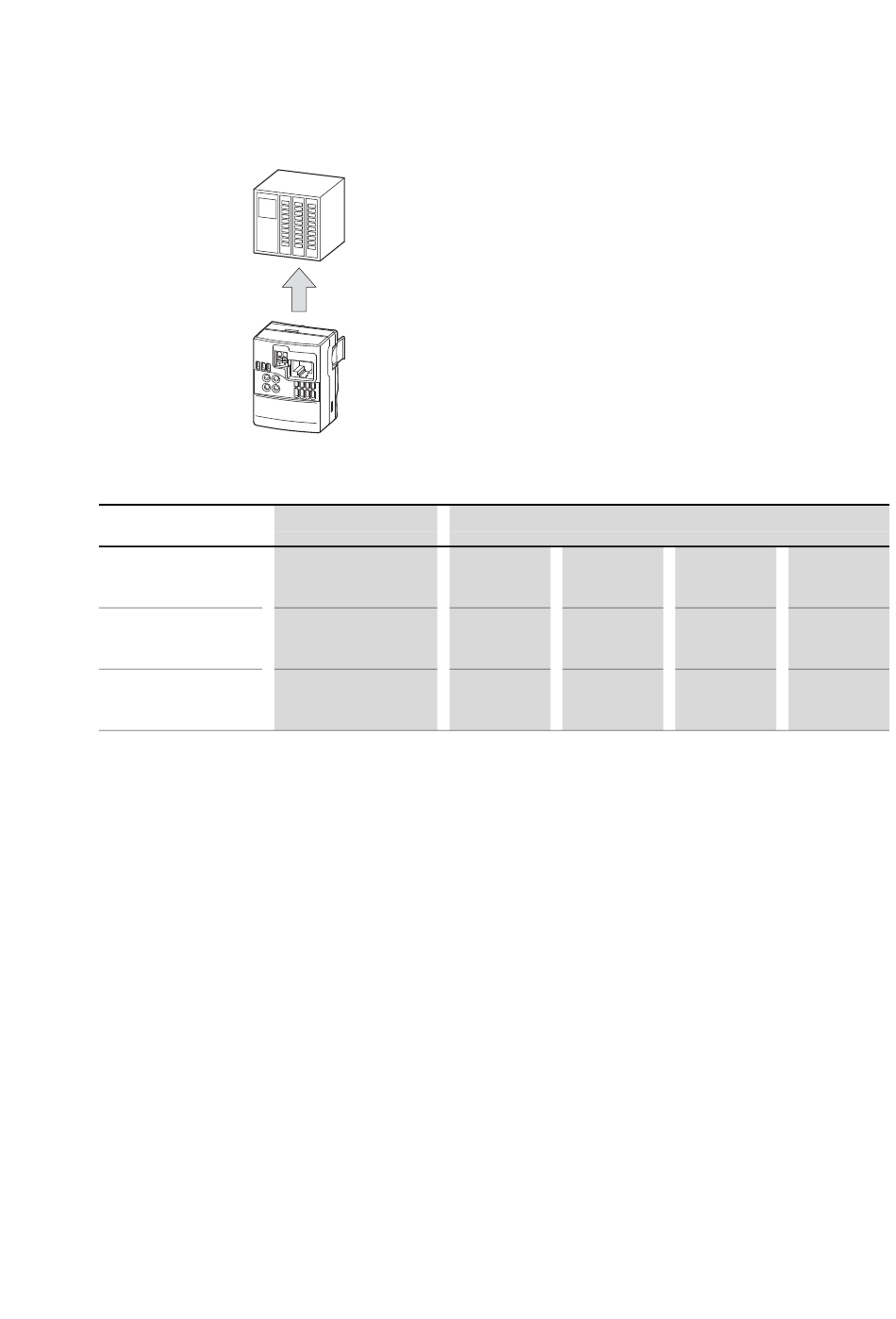

Abbildung 29: Ausgangsdaten (vom Frequenzumrichter/Drehzahlstarter in die SPS)
Tabelle 7: Statuswort bei den Profilen
Profilname / Datenlänge
PDShort
8-Bit + 2x16 Bit
ProfiDRIVE
2x16 Bit
Transparent Mode
4 x 16 Bit
Nachfolgend werden die einzelnen Wortbereiche erläutert.
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
4.7 Eingangs- und Ausgangsdaten der zyklischen Profile
Ausgangswort (Status) Frequenzumrichter/Drehzahlstarter -> SPS
Statuswort1 (FU Stauswort 2 (FU
Status) Frequenz
Istwert)
Statuswort 1 Stauswort 2 (FU
(FU Status) Frequenz
Istwert)
Statuswort 1 Stauswort 2 (FU
(FU Status und Frequenz
Aktuelle Fehler) Istwert)
4 Inbetriebnahme
Statuswort 3 –
(Motorstrom)
– –
Statuswort 3 Statuswort 4
(Motorstrom) (Motordrehmo-
ment)
45
