4.6 Zyklische Daten
4.6.1 Einleitung

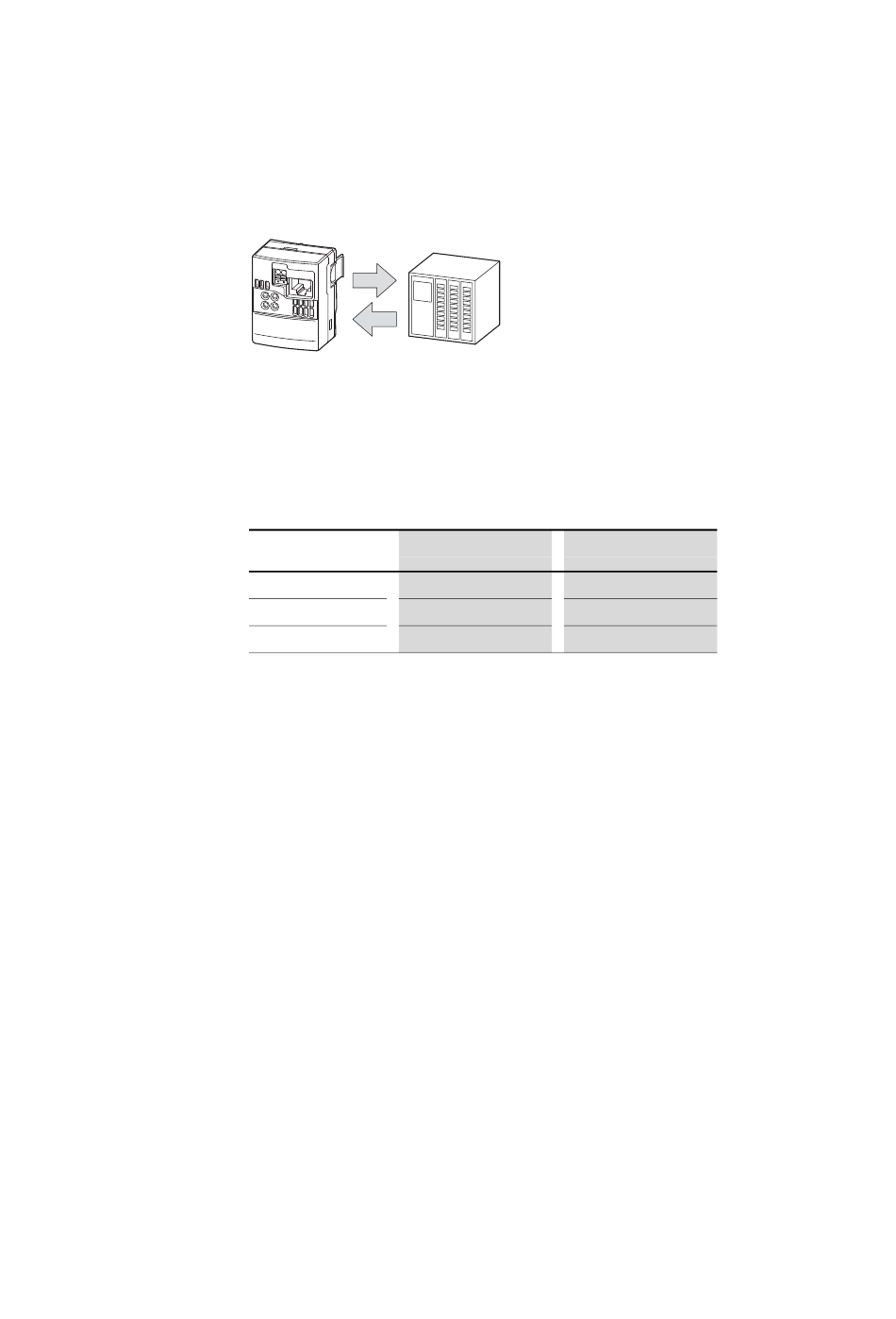

Abbildung 27: Datenaustausch von Prozessdaten
Die Menge der zyklischen Ein- und Ausgangsdaten (Prozessdaten) des
Frequenzumrichters bzw. Drehzahlstarters kann mit Hilfe der verschiedenen
Profile der Applikation angepasst werden. Die Auswahl der Profile erfolgt in
der Hardware-/ Steuerungskonfiguration (z. B. im Programm TIA-Portal).
Tabelle 5:
Telegramm
Profilname
Standard Telegram 1
Profidrive
Vendor specific 1000
PDShort
Vendor specific 999
Transparent Mode
￫
HINWEISE ZUM SPRACHGEBRAUCH
Als Eingangsdaten werden Daten bezeichnet, die von der
Steuerung/SPS kommen und in das Gerät, d. h. den Frquenz-
umrichter kommen. Also insbesondere Sollwerte.
„Eingang-...": SPS -> Frequenzumrichter/Drehzahlstarter
Als Ausgangsdaten werden Daten bezeichnet, die vom Gerät,
d. h. vom Frquenzumrichter kommen („ausgelesen" werden)
und in die Steuerung/SPS gelangen. Also insbesondere Istwerte
und Statuswerte.
Entsprechendes gilt dann für Eingangsbytes bzw. Ausgangs-
bytes.
„Ausgang-...": Frequenzumrichter/Drehzahlstarter -> SPS
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
4.6 Zyklische Daten
Datenlänge
2 x 16-Bit
8-Bit + 2 x 16-Bit
2 x 16-Bit
4 Inbetriebnahme
43
