4 Inbetriebnahme

4.11 Profil Transparent Mode

4.11 Profil Transparent Mode

4.11.1 Steuerworte

Telegramm
Vendor specific 999
60
Es stehen 4 Steuerworte zur Verfügung.
Die Steuerworte werden benutzt, um den Frequenzumrichter/ Drehzahlstar-
ter zu steuern.

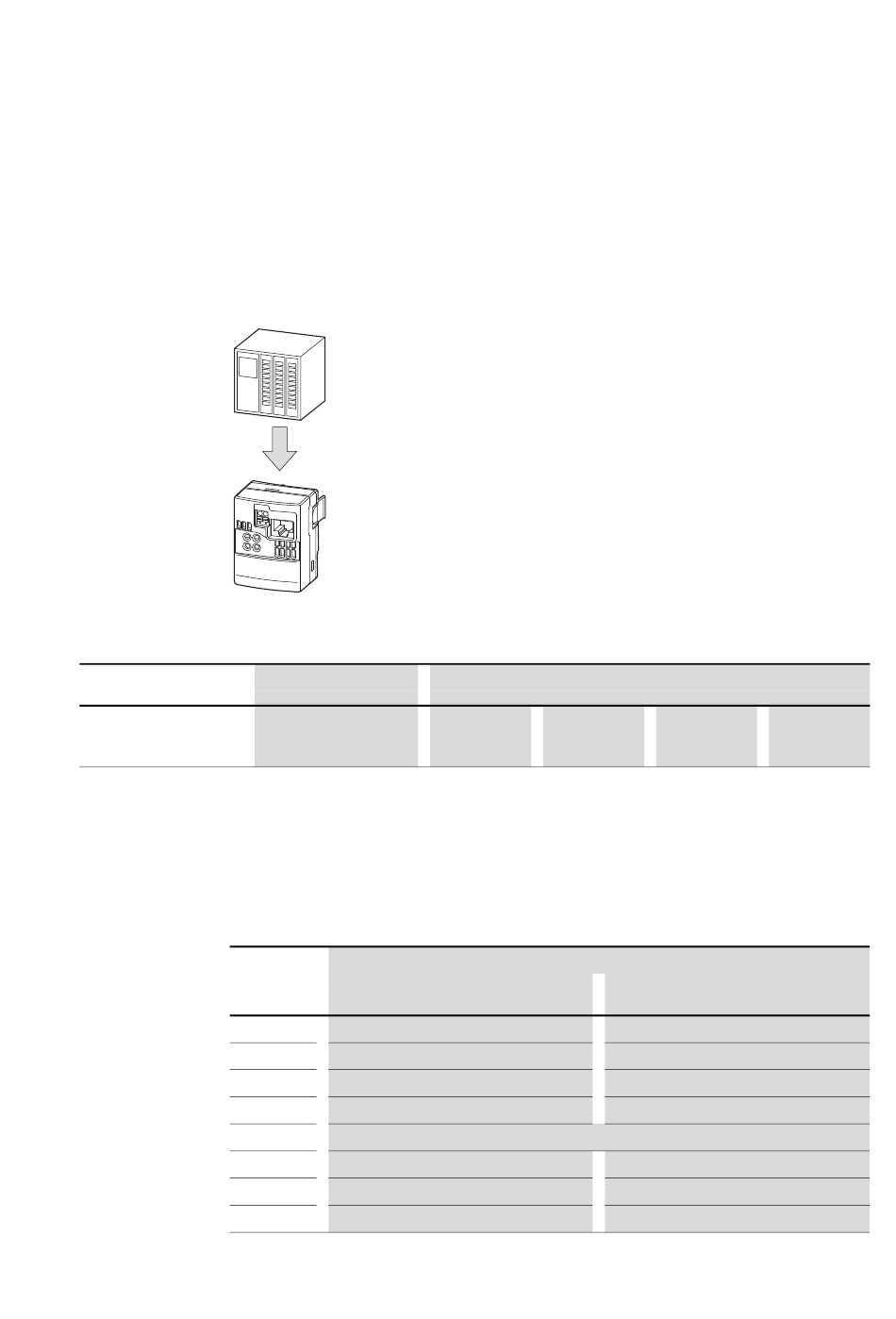

Abbildung 32: Eingangsdaten
Tabelle 27: Steuerworte beim Profil Transparent Mode
Profilname / Datenlänge
Transparent Mode
4 x 16 Bit
Steuerwort 1
Diese Bits dienen zur Steuerung des Frequenzumrichters/Drehzahlstarters.
Den Inhalt können Sie an Ihre Applikation anpassen und dann als Steuerwort
an den Frequenzumrichter/Drehzahlstarter senden.
Tabelle 28: Steuerwort 1 – Profil „Transparent Mode"
Bit
Beschreibung
Wert = 0
0
Stopp
1
Rechtsdrehfeld (FWD)
2
keine Aktion
3
keine Aktion
4
nicht verwendet
5
keine Aktion
6
keine Aktion
7
keine Aktion
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
Eingangswort (Steuern) SPS -> Frequenzumrichter/Drehzahlstarter
Steuerwort 1
Steuerwort 2
(FU Steuern)
(FU Frequenz
Sollwert)
Steuerwort 3
Steuerwort 4
(Reserviert)
(Rampenzeit)
Wert = 1
Betrieb
Linksdrehfeld (REV)
Fehler zurücksetzen
Freier Auslauf
Schnellstopp (Rampe 2)
Festfrequenz FF1
Sollwert mit 0 überschreiben
