5 Applikationsbeispiel
5.2 Systemübersicht
5.2 Systemübersicht
102

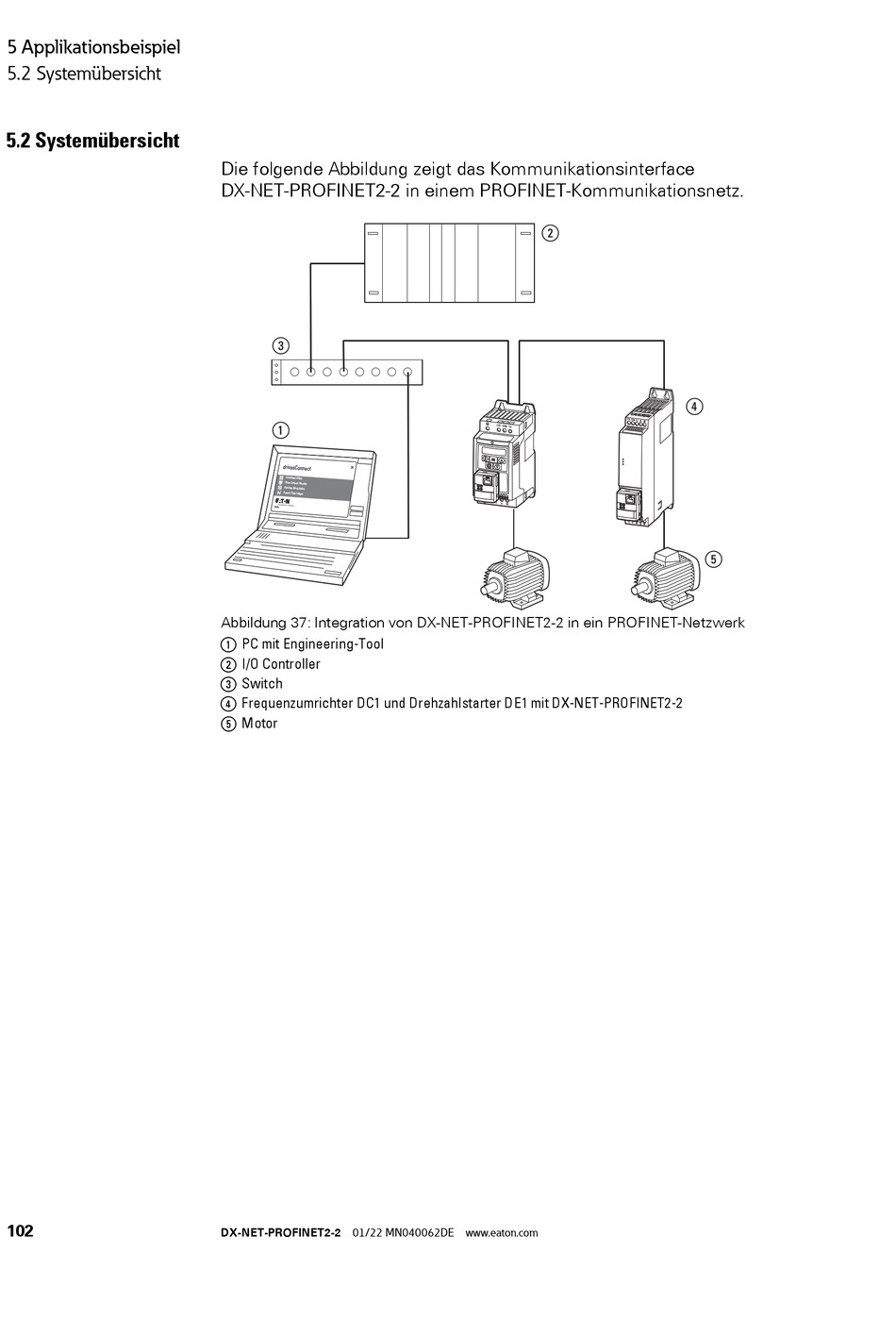

Die folgende Abbildung zeigt das Kommunikationsinterface
DX-NET-PROFINET2-2 in einem PROFINET-Kommunikationsnetz.
③
①
Abbildung 37: Integration von DX-NET-PROFINET2-2 in ein PROFINET-Netzwerk
a PC mit Engineering-Tool
b I/O Controller
c Switch
d Frequenzumrichter DC1 und Drehzahlstarter DE1 mit DX-NET-PROFINET2-2
e Motor
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
②
L1/L L2/N
L3


L1/L L2/N
L3
8 9 10 11

U
V
W
0 V +10 V 1
2 3
4 13 14
U
V W

④
⑤
