1 Gerätereihe
1.4 Pin-Belegung
1.4.2 Serielle Schnittstelle
12
Eine Änderung der Parameterwerte über drivesConnect oder die Bedienein-
heit erfordert eine Verbindung mit der RJ45-Steckbuchse.
Diese befindet sich auf der Vorderseite des Kommunikationsinterface
DX-NET-PROFINET2-2.
RJ45

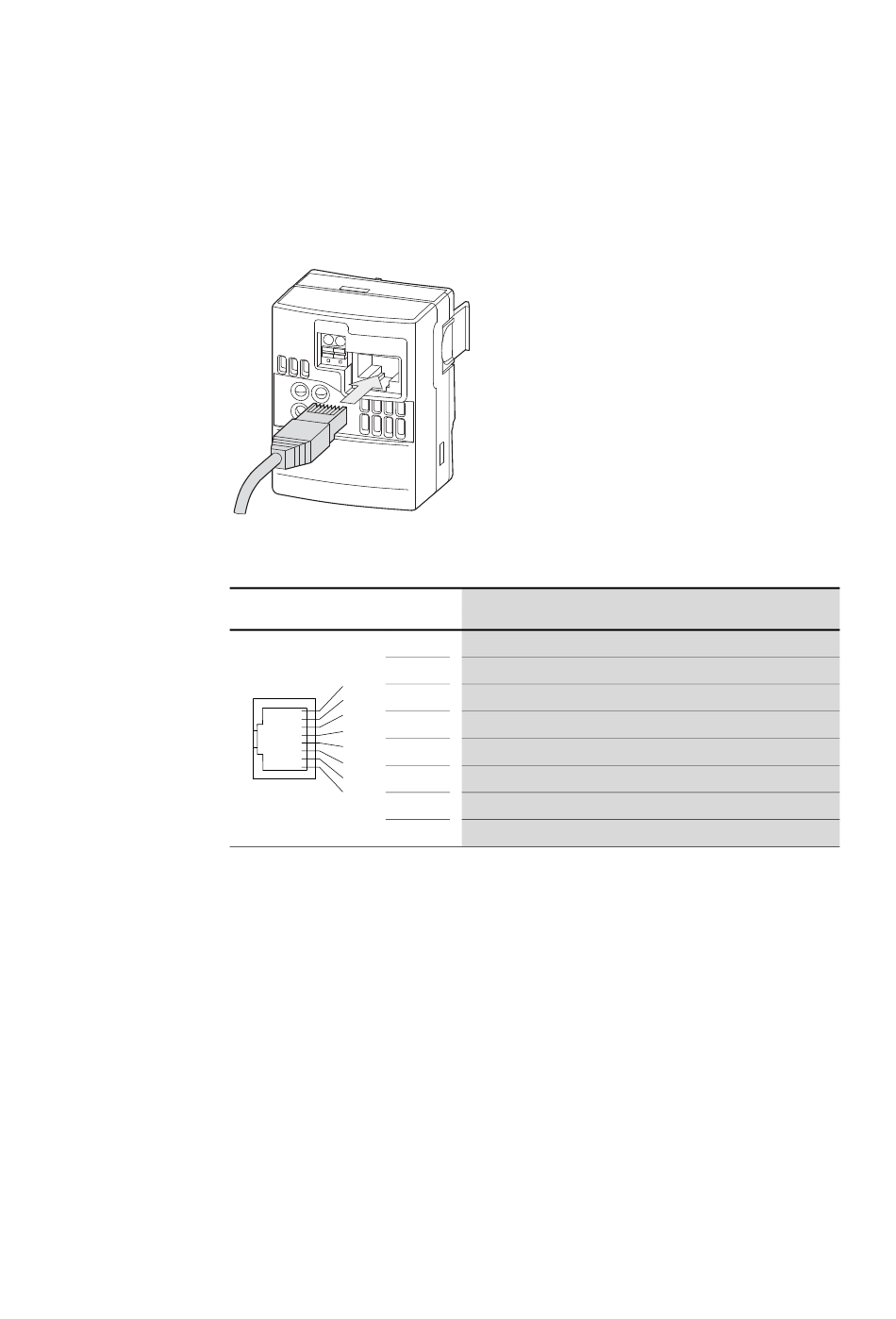

Abbildung 5: RJ45-Schnittstelle
PIN
1
2
1
3
2
3
4
4
5
5
6
6
7
8
7
8
Abbildung 6: PIN-Belegung bei RJ45-Stecker
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
Bedeutung
–
–
0 V
OP-Bus (Operation Bus) / externe Bedieneinheit / PC-Verbindung-
OP-Bus (Operation Bus) / externe Bedieneinheit / PC-Verbindung+
24-V-DC-Spannungsversorgung
RS485-
RS485+
