4 Inbetriebnahme

4.7 Eingangs- und Ausgangsdaten der zyklischen Profile

4.7 Eingangs- und Ausgangsdaten der zyklischen Profile

4.7.1 Eingangsdaten

Telegramm
Vendor specific 1000
Standard Telegram 1
Vendor specific 999
44

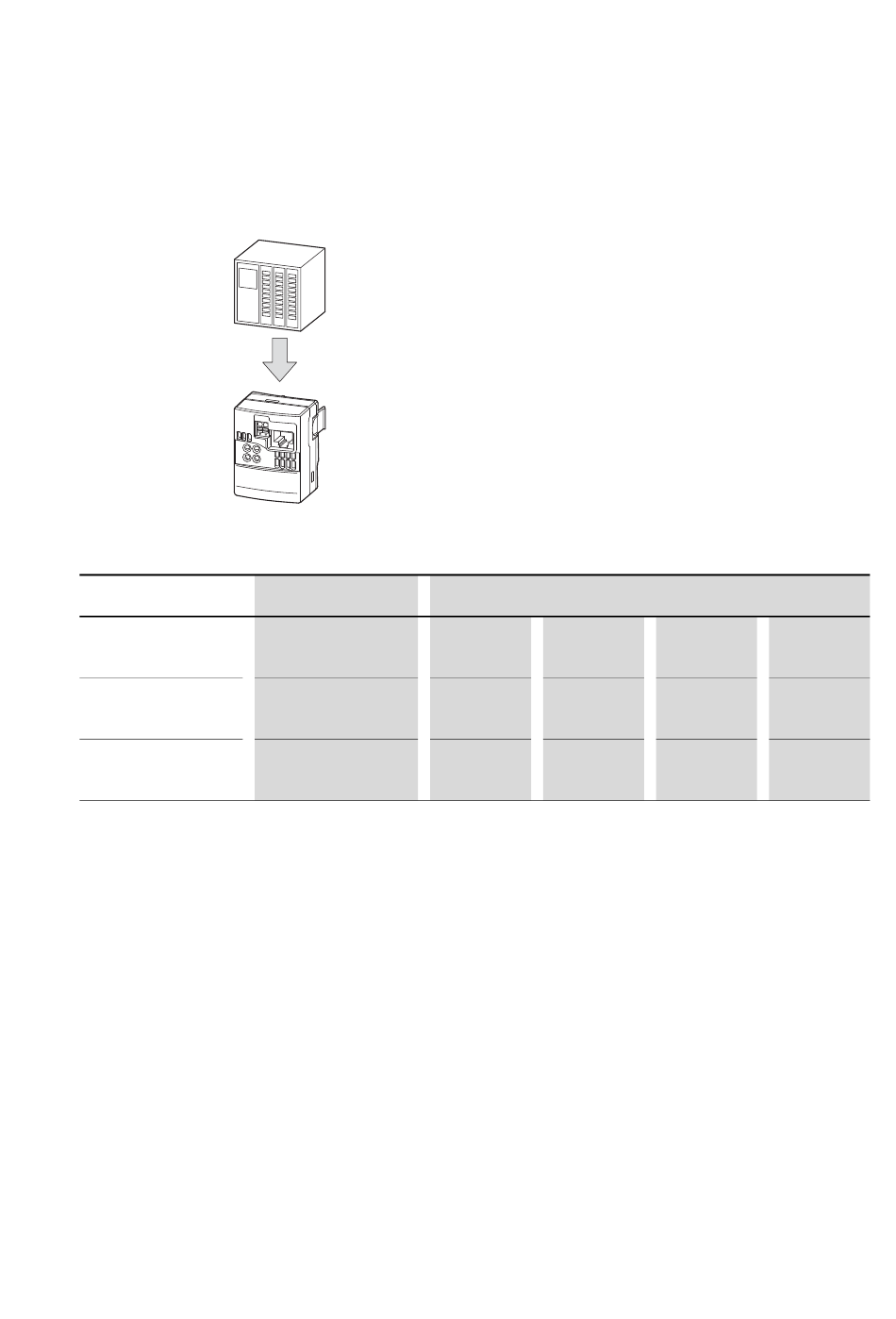

Abbildung 28: Eingangsdaten (von der SPS in den Frequenzumrichter/Drehzahlstarter)
Tabelle 6: Steuerwort bei den Profilen
Profilname / Datenlänge
PDShort
8-Bit + 2 x 16-Bit
PROFIdrive
2x16 Bit
Transparent Mode
4 x 16 Bit
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
Eingangswort (Steuern) SPS -> Frequenzumrichter/Drehzahlstarter
Steuerwort 1 Steuerwort 2
(FU Steuern) (FU Frequenz
Sollwert)
Steuerwort 1 Steuerwort 2
(FU Steuern) (FU Frequenz
Sollwert)
Steuerwort 1 Steuerwort 2
(FU Steuern) (FU Frequenz
Sollwert)
Steuerwort 3 –
(Reserviert)
– –
Steuerwort 3 Steuerwort 4
(Reserviert) (Rampenzeit)
