3 Installation

3.4 Montage

3.4 Montage
24
Die Verbindung vom Kommunikationsinterface DX-NET-PROFINET2-2 zum
Feldbus PROFINET erfolgt über einen RJ45-Stecker (siehe auch
￫ Abschnitt 1.4.1, „PROFINET-Anschluss", Seite 11).
Das Kommunikationsinterface DX-NET-PROFINET2-2 wird bei den Frequenz-
umrichtern DC1 und den Drehzahlstartern DE1 frontseitig am Frequenz-
umrichter bzw. Drehzahlstarter gesteckt.
Dazu müssen beim Frequenzumrichter bzw. Drehzahlstarter die zwei
Abdeckstopfen mit Hilfe eines Schraubendrehers mit flacher Klinge entfernt
werden.

1
2
3 4
5 6


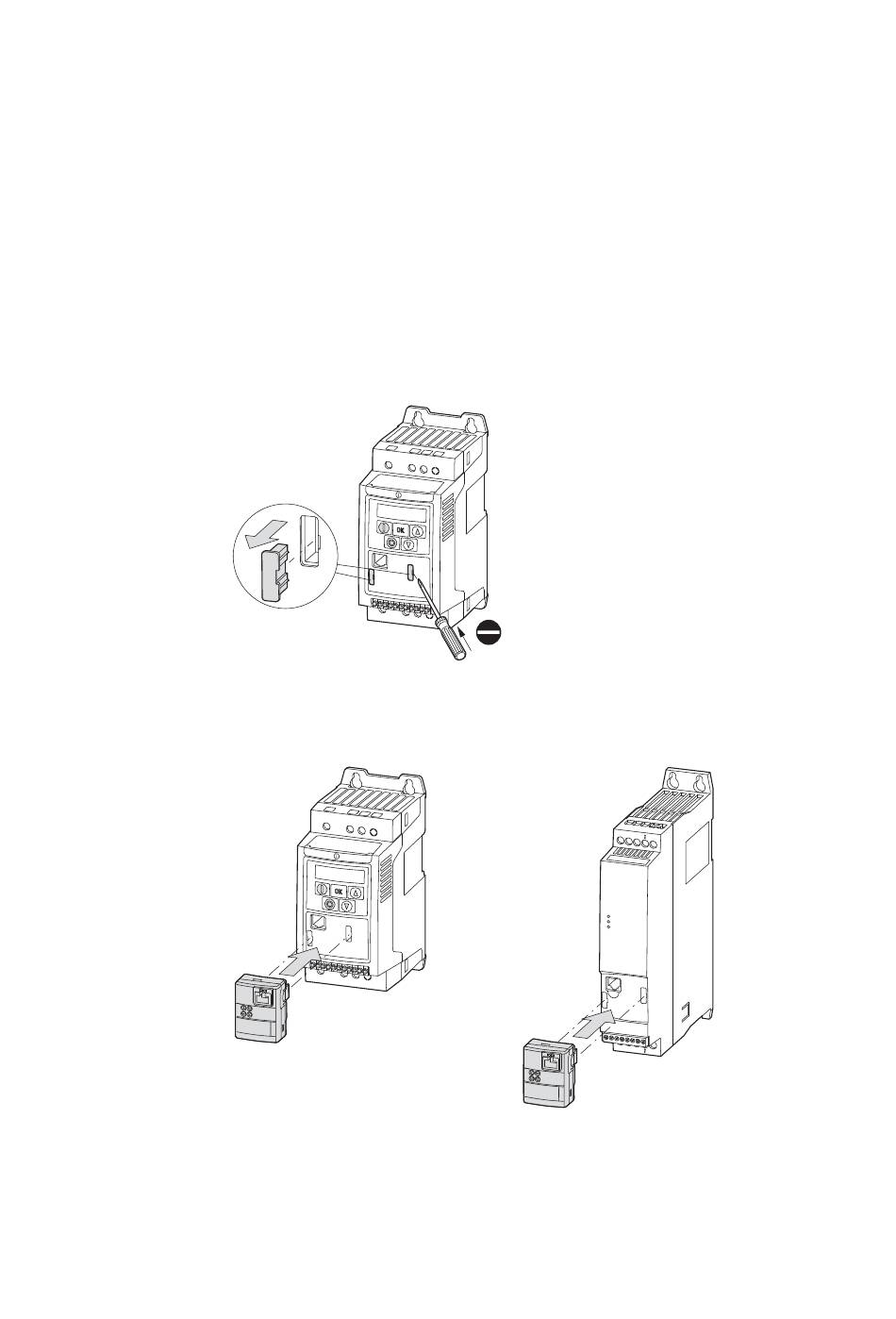

Abbildung 11: Entfernen der Abdeckstopfen
Anbau

L1 /L L2 /N
L3
1
2
3 4
5 6
7
8 9 10 11

U
V
W
Abbildung 12: Anbau des Kommunikationsinterface DX-NET-PROFINET2-2
an einen Frequenzumrichter DC1 (links) bzw.
an einen Drehzahlstarter DE1 (rechts)
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
L1 /L L2 /N
L3
7 8
9 10 11
U
V
W
4 mm
L1 /L L2 /N
L3

0 V +10 V 1
2
3 4
13 14
U
V
W

