1.5 Bestimmungsgemäßer Einsatz
1.5 Bestimmungsgemäßer Einsatz
14
Das Kommunikationsinterface DX-NET-PROFINET2-2 ist ein elektrisches
Betriebsmittel zur Steuerung und Anschaltung der Frequenzumrichter DC1
bzw. Drehzahlstarter DE1 der Produktfamilie PowerXL an das genormte Feld-
bussystem PROFINET. Es ist für den Einbau in eine Maschine oder zum
Zusammenbau mit anderen Komponenten zu einer Maschine oder Anlage
bestimmt.
Das Kommunikationsinterface DX-NET-PROFINET2-2 ist kein Haushaltsge-
rät, sondern als Komponente ausschließlich für die Weiterverwendung zur
gewerblichen Nutzung bestimmt.
Halten Sie die in diesem Handbuch beschriebenen technischen Daten und
Anschlussbedingungen ein. Jede andere Verwendung gilt als sachwidrig.
③
①

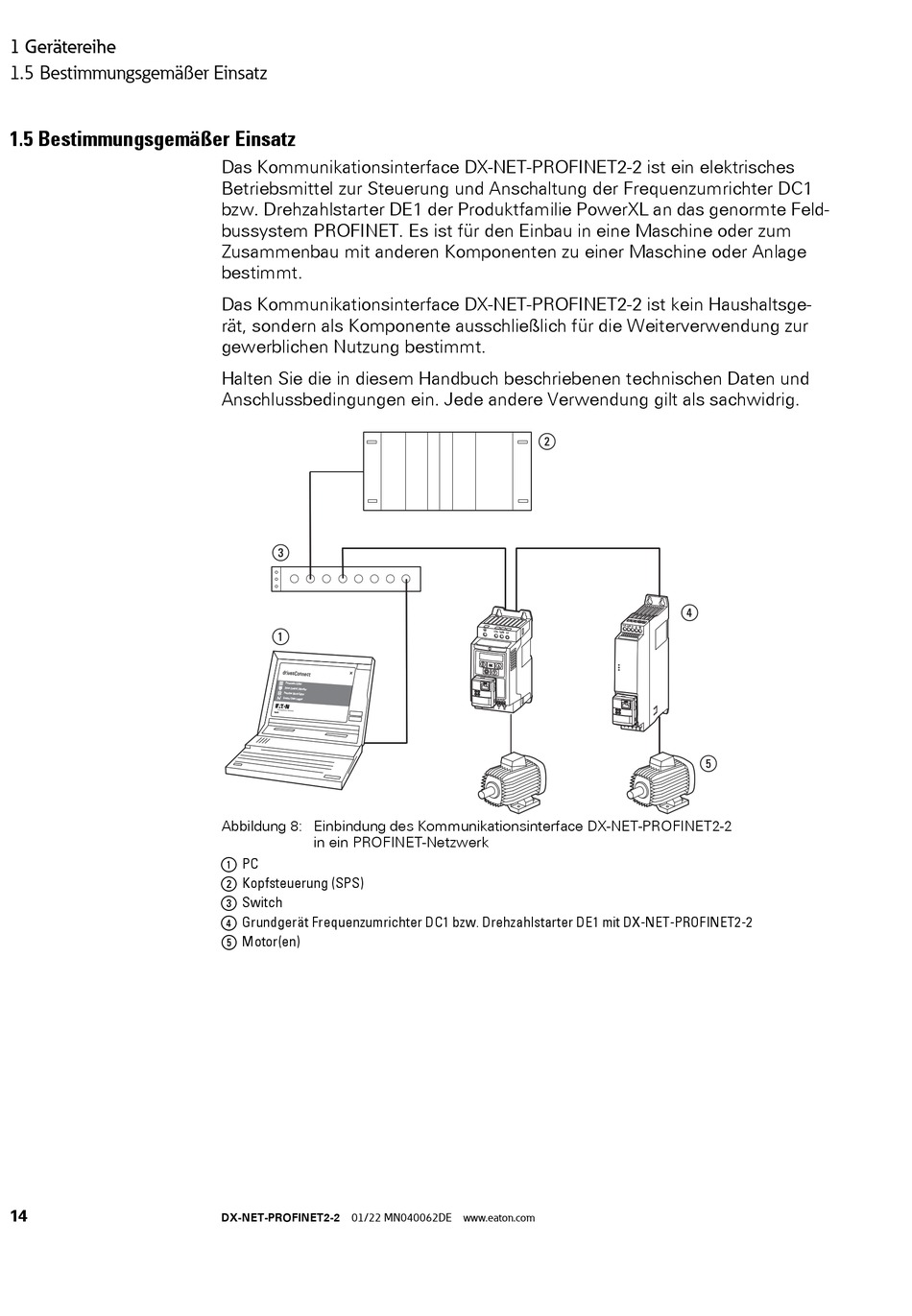

Abbildung 8: Einbindung des Kommunikationsinterface DX-NET-PROFINET2-2
in ein PROFINET-Netzwerk
a PC
b Kopfsteuerung (SPS)
c Switch
d Grundgerät Frequenzumrichter DC1 bzw. Drehzahlstarter DE1 mit DX-NET-PROFINET2-2
e Motor(en)
DX-NET-PROFINET2-2 01/22 MN040062DE www.eaton.com
②
L1/L L2/N
L3
L1/L L2/N
L3
8
9 10 11
U
V
W
0 V +10 V 1
2
3
4
13 14
U
V
W
④
⑤
