Einstellungen & Wartung
6. Die Riemen in umgekehrter Reihenfolge aufziehen.
Sicherstellen, dass die Riemen nicht verdreht sind
und richtig in den Nuten liegen. Riemenanschläge so
einstellen, dass der Abstand zwischen Riemen und
Anschlag 3 mm (1/8 in.) beträgt. Abbildung 26 zeigt
die richtige Führung beider Riemen. Die rechte
Achse vor dem Anziehen des Einstellrings (E,
Abbildung 25) ganz nach links schieben.
7. Spannung des Fahr- und Schneckenantriebs prüfen.
Das Verfahren unter SPANNUNG DES
SCHNECKEN-/FAHRANTRIEBS verwenden.
8. Sicherstellen, dass die Schnecke anhält, wenn der
Scheckenantriebshebel freigegeben wird.
Sicherstellen, dass der Fahrantrieb stoppt, wenn der
Fahrantriebshebel freigegeben wird. Andernfalls die
Antriebsspannung prüfen. Bei Problemen den
Fachhändler kontaktieren.
D
B
A

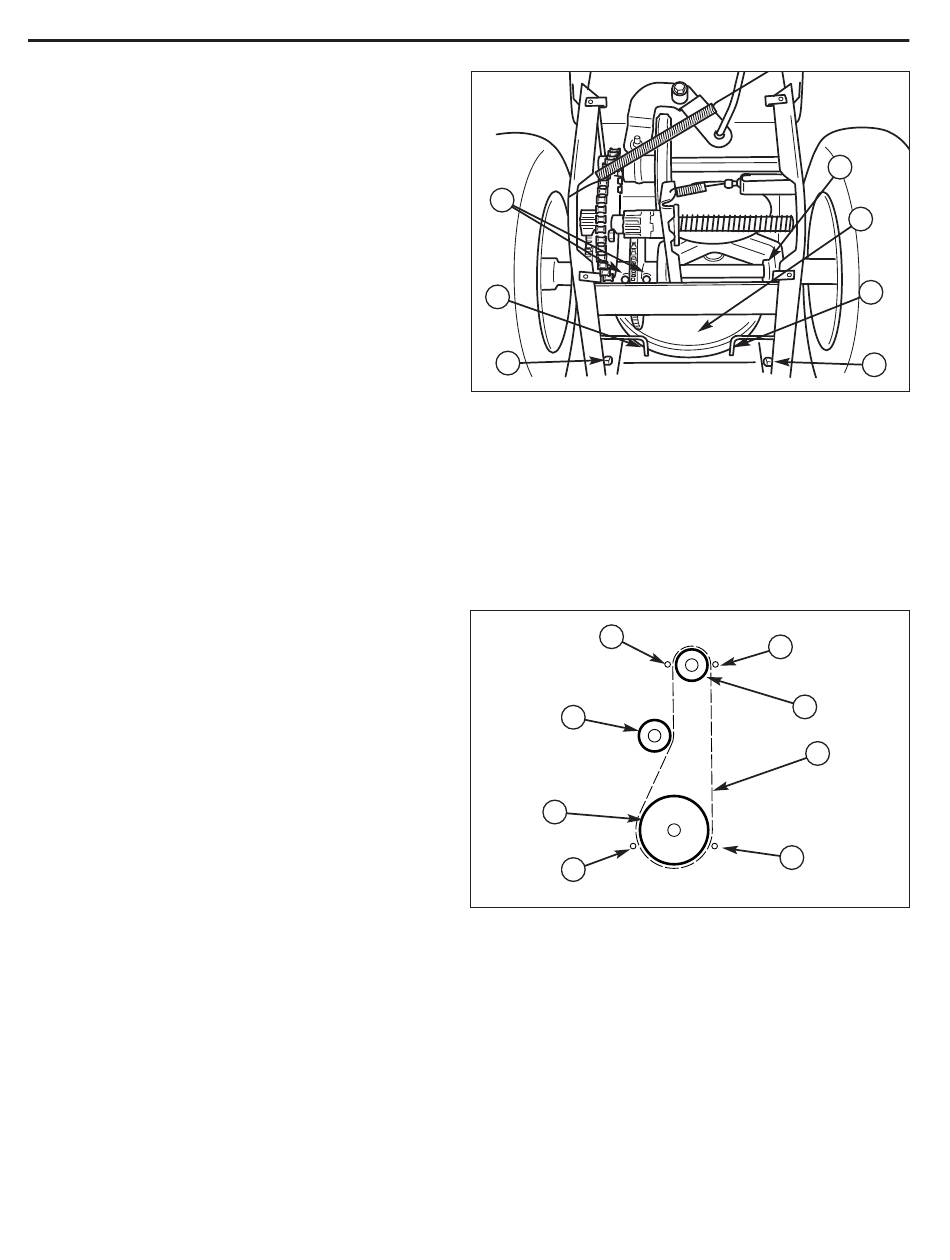

Abbildung 25. Schneckenriemenscheiben-
Riemenanschläge
(untere Abdeckung entfernt)
A. Muttern
B. Riemenanschläge
C. Schneckenriemenscheibe
D. Getriebeschrauben
E. Einstellring
E
C
D
F
Abbildung 26. Riemenschema (Frontansicht)
A. Motorriemenscheibe
B. Antriebsriemen
C. Spannrolle
D. Angetriebene Riemenscheibe
E. Motorriemenanschläge
F. Schneckenriemenscheiben-Riemenanschläge
26
E
C
B
A
E
A
B
F
